  1. #101
    666
    Старожил
    сосед,
    Lexander, мене кажется я уловил Мишину мысль, немного исправил, помоему должно работать

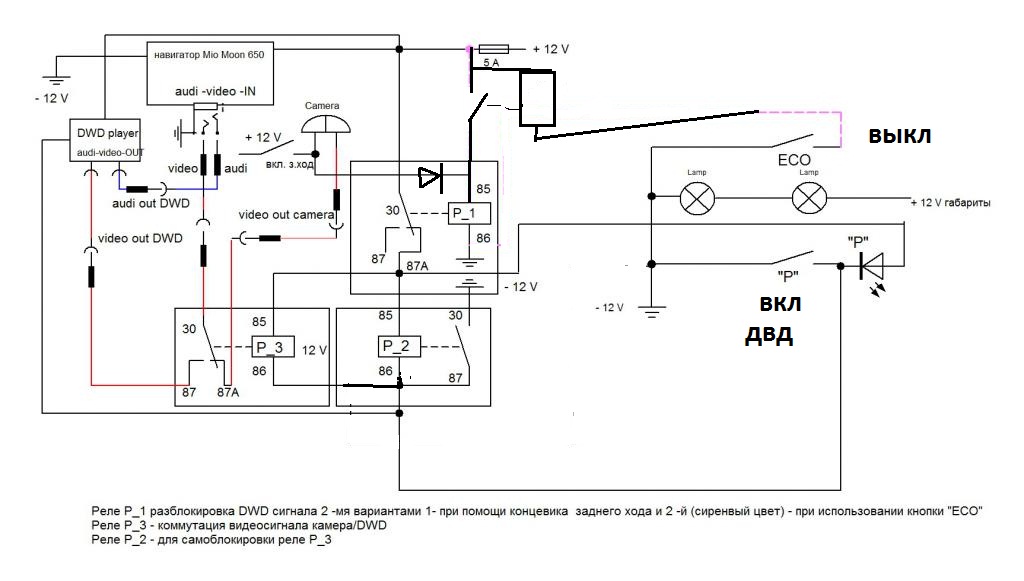

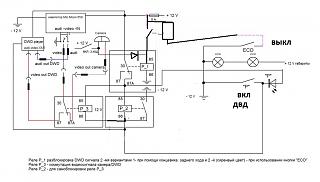

    Есть на форуме умеющие читать электрические схемы?-rporpopopro.jpg

    Но лучше конечно по новой нарисовать, дабы уменьшить кол-во реле... просто уже засыпаю мозг не варит...
    Последний раз редактировалось 666; 14.03.2016 в 01:32.

  2. #102
    сосед
    Старожил
    В ожидании Вашего варианта, покумекал, ну не знаю, но кажется сейчас должно работать...

    - - - Добавлено - - -

    666, ну в принципе, да...мы где то рядом пришли к результату))), вот только не ясно с выключением через з.х и кнопку ЕСО?

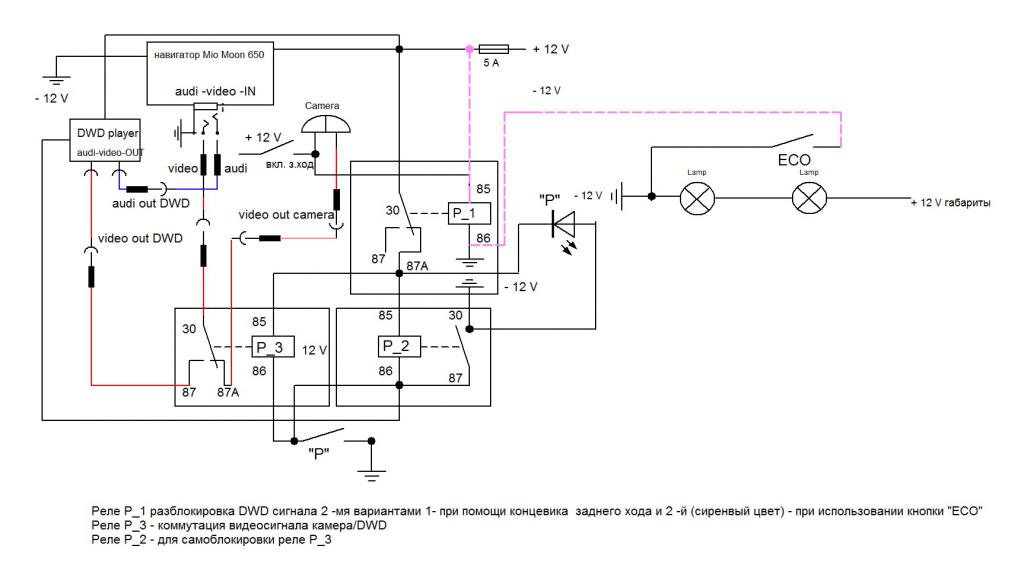

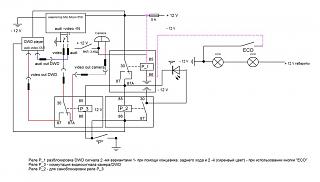

    Миниатюры Миниатюры Есть на форуме умеющие читать электрические схемы?-shema.jpg
    Последний раз редактировалось сосед; 14.03.2016 в 01:40.

  3. #103
    Lexander
    Участник
    Как-то так, пока без обвязки светодиодами.
    Одно из реле с двумя группами переключающих контактов.
    Вообще, эту схему на мощных автомобильных реле как-то не совсем кошерно делать ))
    Вложения Вложения

  4. #104
    сосед
    Старожил
    так...а задний ход чего там делает, коли мы решили чисто на 2-х кнопках ?

  5. #105
    666
    Старожил
    Lexander, у него кнопки одним концом на минусе... надо управление по минусу делать...

  6. #106
    Lexander
    Участник
    Да, за кнопки с общим концом забыл )
    щас, подумаю ))

  7. #107
    сосед
    Старожил
    и еще вопрос по схеме..как так бывает реле К1, я понимаю что 2 группы контактов, 1,1 и 1,2 - а разве так бывает что 1.2 нормаль замкнутое, а 1.1. при этом нормально-разомкнутое или я туплю уже совсем на ночь глядя?)))

  8. #108
    сосед
    Старожил
    пока Lexander думает....с включение вроде мы разобрали - должно работать, а вот с выключением = я выкладываю крайних 2 своих варианта 1 выкл через кнопку, 2 - выкл через з.ход , все....больше на сегодня вариантов у меня нет

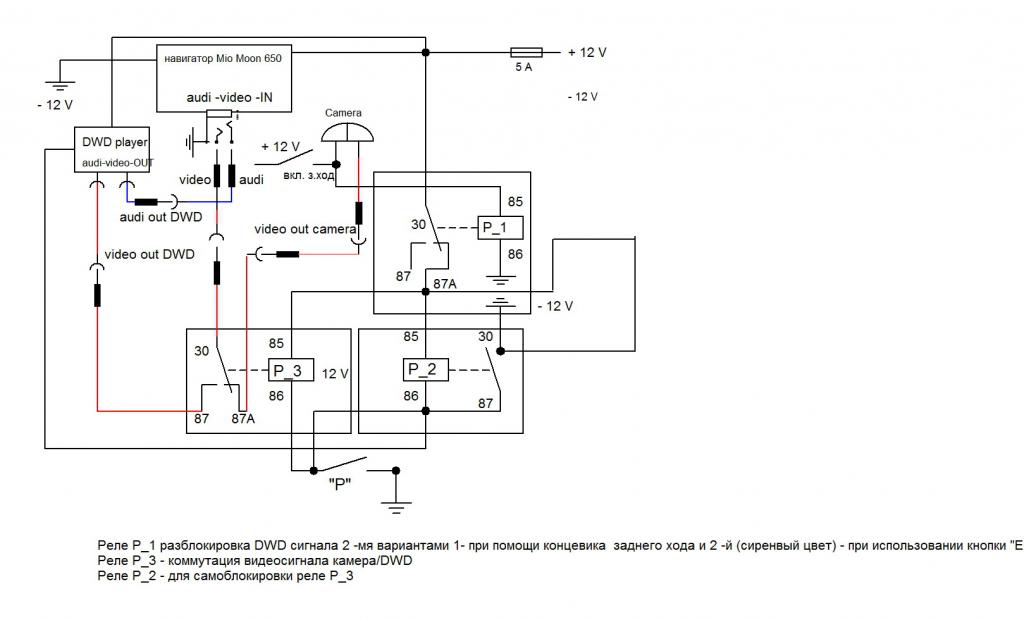

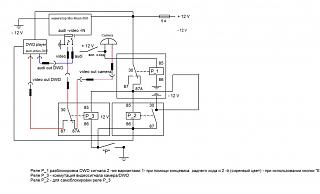

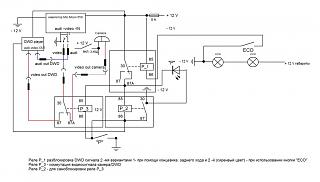

    Миниатюры Миниатюры Есть на форуме умеющие читать электрические схемы?-shema-vykl-knopka-eso.jpg   Есть на форуме умеющие читать электрические схемы?-shema-vykl-z.hod.jpg

  9. #109
    Lexander
    Участник
    В общем, с сохранением приоритета задней передачи и такой конструкцией кнопок без третьего реле не обойтись.
    Нижний вариант.

    Логика работы такая:
    В исходном состоянии камера ЗХ по видео сигналу присоединена к навигатору.
    Нажатием кнопки SW1 мы подключаем к навигатору ДВД.
    нажатием кнопки SW2 вновь возвращаем камеру.
    Включение задней передачи так же подключает камеру к навигатору и имеет приоритет. То есть, при включенной задней передаче ДВД к навигатору не подцепить.
    Вложения Вложения

  10. #110
    сосед
    Старожил
    А без Р3 или К3 никуда...спасибо...но чет уже на сегодня башня совсем заклинило..Надо на свежую голову схему глядеть, а то Вы наши с 666 варианты глянули, с учетом доработок?
