Есть на форуме умеющие читать электрические схемы?

Страница 10 из 13 ПерваяПервая ... 89101112 ... ПоследняяПоследняя
Показано с 91 по 100 из 128
  1. #91
    666
    Старожил
    Цитата Сообщение от сосед Посмотреть сообщение
    есть 2 нажимные нефиксируемые кнопки
    что за кнопки - штатные уже куда-то подключены или пустые? если подключены то как?

  2. #92
    Lexander
    Участник
    1. Зачем две кнопки?
    2. Светодиод на вашей схеме для чего? Он штатного исполнения, или вы собираетесь его сами куда ставить?
    3. Концевик заднего хода может подать плюс на камеру - это точная инфа?

  3. #93
    666
    Старожил
    Цитата Сообщение от Lexander Посмотреть сообщение
    Концевик заднего хода может подать плюс на камеру - это точная инфа?
    Скорее всего это плюс(возможно импульсный) с ламп заднего хода.

  4. #94
    сосед
    Старожил

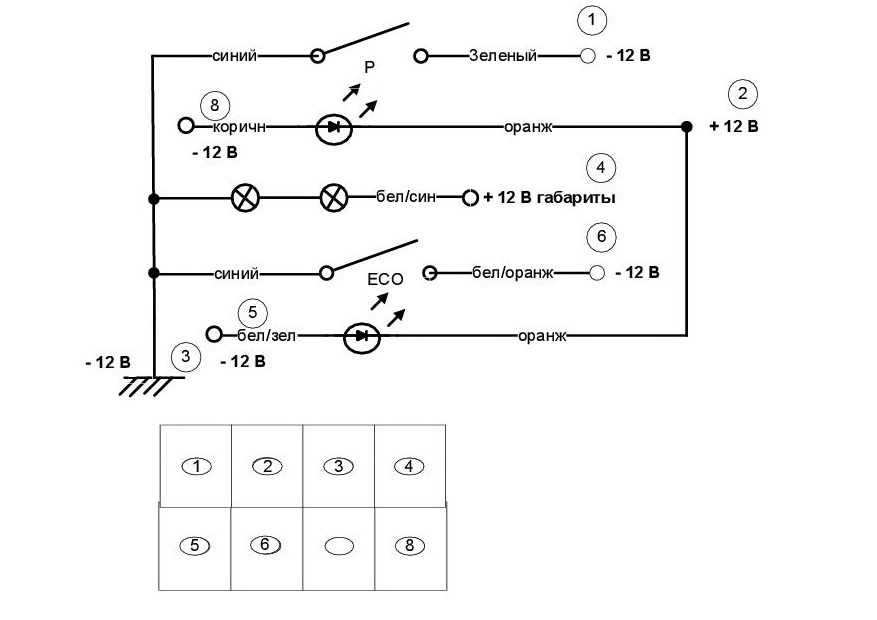

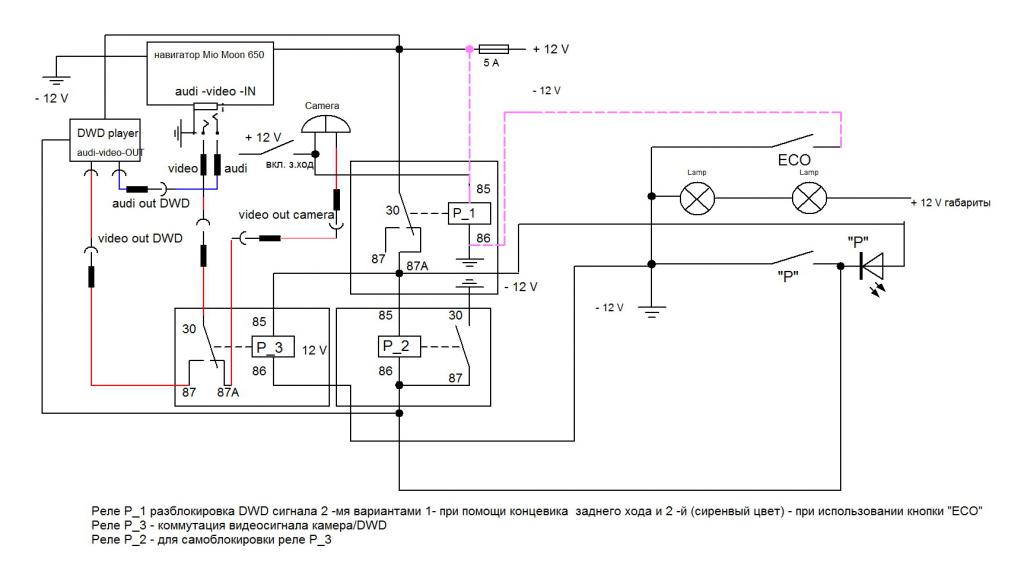

    штатные , но никуда не задействованные , схему подработанную прилагаю, а равно распиновка кнопок
    Миниатюры Миниатюры Есть на форуме умеющие читать электрические схемы?-1.jpg   Есть на форуме умеющие читать электрические схемы?-visio-piny-knopki.jpg

  5. #95
    Lexander
    Участник
    Светодиоды на распиновке неправильно нарисованы и две последовательные лампы - это что? )
    Я правильно понимаю, что вы хотите выводить изображение с камеры на навигатор в двух случаях:
    1. Включив заднюю передачу
    2. Нажав кнопку

    В остальных случаях на навигатор идёт сигнал с ДВД
    так?

  6. #96
    сосед
    Старожил
    Цитата Сообщение от Lexander Посмотреть сообщение
    1. Зачем две кнопки?
    2. Светодиод на вашей схеме для чего? Он штатного исполнения, или вы собираетесь его сами куда ставить?
    3. Концевик заднего хода может подать плюс на камеру - это точная инфа?
    ну 2 кнопки идут в одном корпусе, но можно через концевик заднего хода.
    2.с/д встроен в кнопку, не обязателен, просто будет показывать, что включен в/канал с dwd
    3. ну управление "+" камеры по умолчанию...мало того, насколько я помню специально параллельно данный провод идет пол р/кабелю к выходу

  7. #97
    сосед
    Старожил
    Цитата Сообщение от Lexander Посмотреть сообщение
    Светодиоды на распиновке неправильно нарисованы и две последовательные лампы - это что? )
    Я правильно понимаю, что вы хотите выводить изображение с камеры на навигатор в двух случаях:
    1. Включив заднюю передачу
    2. Нажав кнопку

    В остальных случаях на навигатор идёт сигнал с ДВД
    так?
    мужики..ну чего Вы до кнопок то доколупались...хрен с ними с с/д...так или не так нарисованы ...мне не кнопки щас более важны, а управление схемы в целом...Поясняю - распиновку тупо вызванивал - в 2=х словах по кнопкам что закрыть вопрос - 2- лампы - подсветка кнопок, есть 2 с/д которые относятся к каждой из кнопок, куда и для чего - я не в теме, так как полной схемы нет в наличии, Мне сейчас актуальнее не с/д их верность изображения, а чисто нажимная не фиксируемая часть часть кнопок, т.е. - пин 3 общий, 1 (Р) и 6 (ЕСО) и релюшки. + 12В с заднего хода на камеру по классике, т.е. через реле.

    Идея в целом верна, но немного наоборот :
    1. включен навигатор - показывает навигацию.
    2. включил з.х. - навигатор сам переключается на АV вход и я ничего не нажимая - автоматом через нормальнозамкнутое реле 3 в/сигнал пришел на монитор, выключил заднюю - монитор перешел в навигацию.
    3. захотел глянуть кино - нажал на кнопку - реле 3 встало на самоблокировку и в/с с плеера хреначит на монитор через 30/87 контакты Р3 и гляжу себе видео. Надо допустим вернуть в исходное - т.е. убрать питание с плеера и перепросить в/сигнал на монитор с камеры - включил или з.х. или можно кнопкой вернуть в исходное состояние Р3.
    В любом случае - на монитор по умолчанию пойдет в/с с камеры(если она включена), т.е. камера - приоритет чем плеер.
    Последний раз редактировалось сосед; 14.03.2016 в 00:45.

  8. #98
    Lexander
    Участник
    Ваша схема даже с исправлениями пока неработоспособна.
    Делать вкл/выкл одной и той же нефиксируемой кнопкой без электроники, одними реле почти нереально.

    Можем сделать: одна кнопка включает, другая выключает.
    так годится? )

    Но еще вопросы:
    1. навигатор сам переключается на АВ вход? Каким образом? Он это делает автоматом при появлении сигнала на видеовходе?
    2. Питание на ДВД подается постоянно? (А то в вашей последней редакции минус от ДВД пошел на реле и кнопку)

  9. #99
    сосед
    Старожил
    а кто говорит что одной и той же кнопкой?Я такого не говорил, = допустим кнопка "Р" включает эту всю приладу, а или концевик З.Х или кнопка "ЕСО" ...я про то и речь вел..Давайте Ваш вариант двухкнопочный рассмотрим, мы ж тока "за!"
    1. Нави сам переходит на Ав режим при появлении в/с на входе, это вопрос в его компетенции, переход в режим навигации после пропадания в/с на входе - нажатием на сенсор навигатора.
    2. плеер пока нет вообще, он по почте едет аж с Абакана))) но я хотел +12 брать с +12 магнитолы , а управлять минусом - коли Р№3 управляется минусом
    Последний раз редактировалось сосед; 14.03.2016 в 01:04.

  10. #100
    Lexander
    Участник
    Я как раз хочу нарисовать схему, вот и пытаюсь исходные данные собрать ))
    Дайте ответы на два последних вопроса )
