Есть на форуме умеющие читать электрические схемы?

Страница 1 из 13 12311 ... ПоследняяПоследняя
Показано с 1 по 10 из 128
  1. #1
    Космоболец
    Читатель

    Вопрос Есть на форуме умеющие читать электрические схемы?

    День добрый форумчане....
    Есть на форуме знатоки электрических схем, умеющие их читать?? У само знания кое какие есть, но вот чтобы на все 100 прочитать и быть уверенным что все правильно понял не хватает Нужно прокомментировать, ИЛИ ХОТЯ БЫ ДАТЬ ТОЛЧОК МЫСЛИ к правильному прочтению электрической схемы по Caddy .... В частности электрическая схема 66 ....

  2. #2
    kalus-v
    Старожил
    Занимаюсь ремонтом офисной техники, компютеров, мобильных телефонов. Наверное умею читать и понимать схемы на 99,9%. Машину покупал новую, в 2007г. За весь период (90 000) поменял только задние тормозные колодки. Так что в схемы кадика вникать не приходилось. Если что-то смогу - помогу. Что там за проблема в схеме 66?

  3. #3
    Космоболец
    Автор темы
    Попробую начать с той части что мне удалось понять....

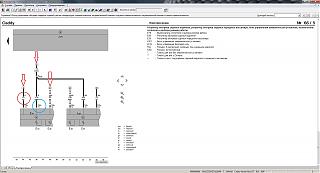

    Есть на форуме умеющие читать электрические схемы?-skin4red.jpg
    Схема состоит из 4 частей. В последней понял, что в моём случае, так как у меня нет Климата, мне нужно рассматривать левый вариант (схема без обозначений двумя звездочками). Правильно??
    Красным обведено сечение провода и цвет. Синим обведено маркировку разъема и номер пина на который идет провод.
    Скажите, пожалуйста, как понимать информацию в квадаратиках, указанные красными стрелками?? И поправте меня, если я выше допустил ошибки....
    Продолжение следует.... Там я и начал путаться

  4. #4
    MYth
    Участник
    Цитата Сообщение от Космоболец Посмотреть сообщение
    Скажите, пожалуйста, как понимать информацию в квадаратиках, указанные красными стрелками??
    По логике это номер пина с блока J519 .

  5. #5
    kalus-v
    Старожил
    Однозначно так маркируются № контакта

  6. #6
    Космоболец
    Автор темы
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Однозначно так маркируются № контакта
    Получается, если на данной схеме вверху присутствует блок J519, то обозначенные контакты идут к нему??

  7. #7
    kalus-v
    Старожил
    Но в даном случае наверное просто обозначен разрыв по схеме, который продолжается в другом месте схемы. Тоесть цифра в квадратике 21 гальванически соедена с аналогичной цифрой в другом месте на рисунке.

  8. #8
    kalus-v
    Старожил
    нужно более полный объем схемы, чтобы понять о сути вообще.

  9. #9
    Космоболец
    Автор темы
    Вот первые три части этой схемы:

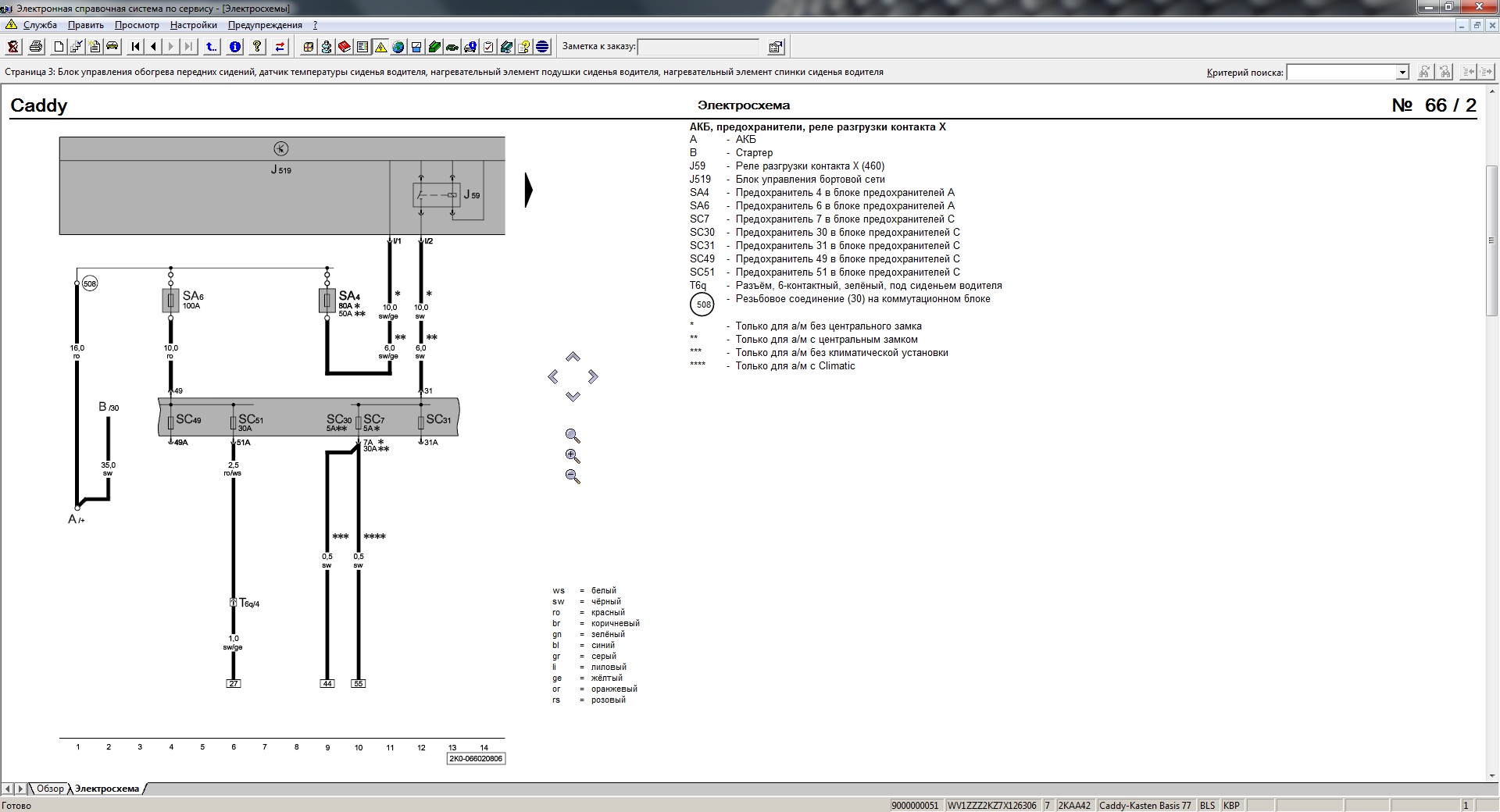

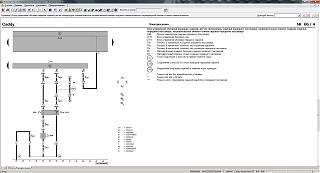

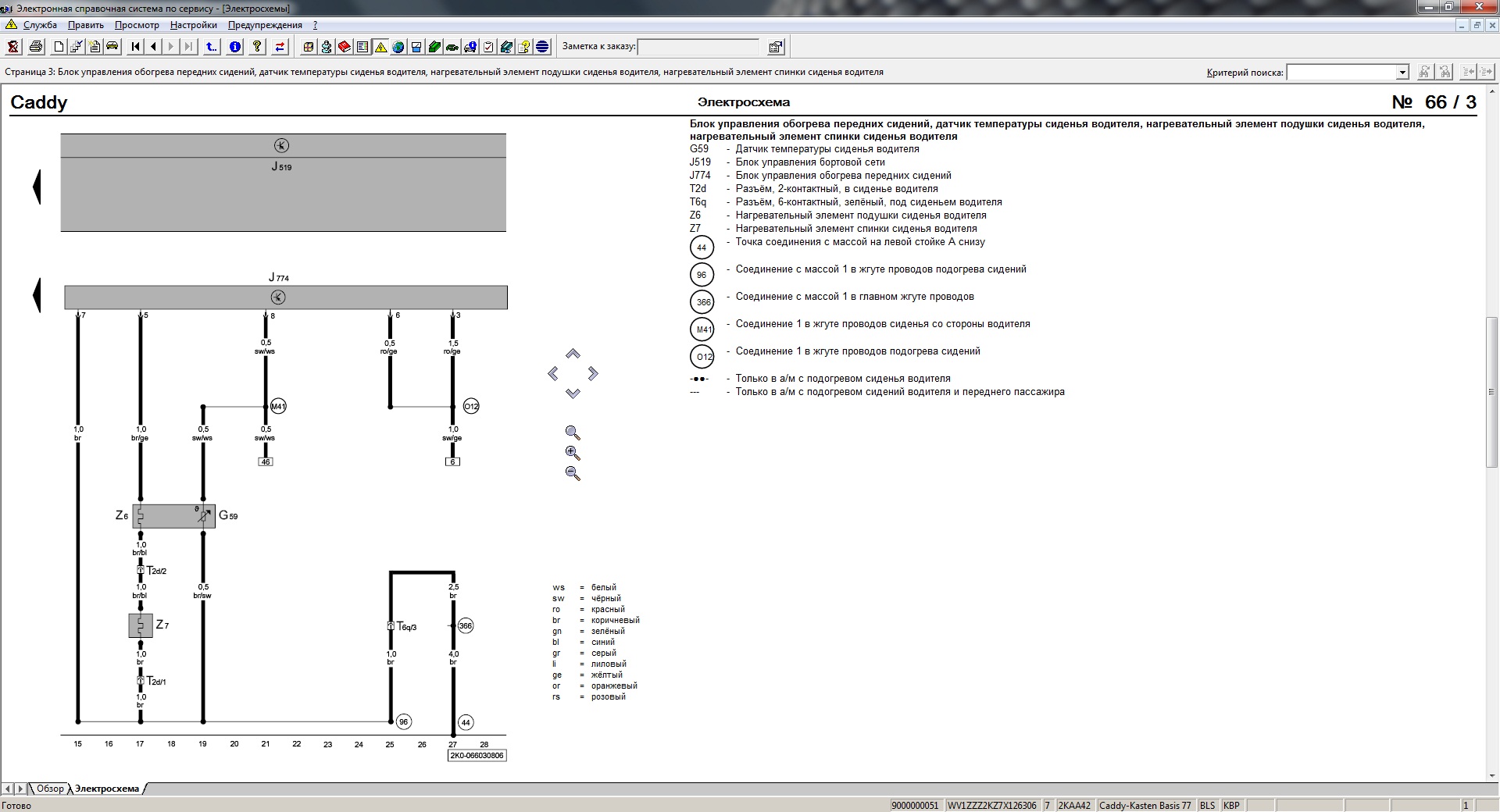

    Есть на форуме умеющие читать электрические схемы?-skin1.jpg Есть на форуме умеющие читать электрические схемы?-skin2.jpg Есть на форуме умеющие читать электрические схемы?-skin3.jpg
    Суть в том, что имеется подогре в сидениях водителя и пассажира, имеется реле управления подогревом сидений и есть бегунки в блоке управления климатом на торпедо.... Нужно всё связать и заставить работать.... Тоесть нет проводки!
    Последний раз редактировалось Космоболец; 30.07.2012 в 20:18.

  10. #10
    Vipop
    Читатель
    Попогрев родной?
