Подогрев сидений

Страница 18 из 25 ПерваяПервая ... 81617181920 ... ПоследняяПоследняя
Показано с 171 по 180 из 244
  1. #171
    vds33
    Участник
    Я так понимаю что у вас кондиционера нет..
    Распиновка штекеров Блока климатической установки с Climatic 2003-2005-2007 г ---совпадают.
    Но это в варианте с кондиционерам ...
    Надо проверить распиновку на ваших штекерах (разъемах)
    У Вас сзади на блоке 3 разъема на 5 пинов 16 пинов и 20 пинов.
    Т5-5 пинов:
    1. Желтый
    2. Голубой/желтый
    3. черный/белый
    4. коричневый/черный
    5. белый/красный
    Т16- 16 пинов
    1. синий/черный
    2. красный/черный
    4. серый/красный
    5 .белый/синий
    7. черный
    8. коричневый/белый
    9. лиловый/желтый
    10. синий/красный
    11. зеленый/красный
    Т20-20 пинов
    3. Лиловый
    5. лиловый/желтый
    7. оранжевый/коричневый
    8. оранжевый/зеленый
    11.-----
    12.------
    13.------
    14.-----
    15 .черный
    16.-----
    18.коричневый/белый
    19.белый/красный
    20. коричневый

    Пины 11,12,13,14и 16 отвечают за подключения подогрева сидений в разных комплетациях
    Последний раз редактировалось vds33; 09.01.2014 в 16:04.

  2. #172
    vilen
    Старожил
    Цитата Сообщение от yseroga Посмотреть сообщение
    ПУсть не совсем в эту тему пишу, но у меня вопрос, у меня сидухи от сценика, из под них торчат фишки (может и подогрев) могу ли я как то это проверить и подключить его самостоятельно.
    Думаю можно, только колхозным вариантом, т.к. у меня есть в наличии оригинальные кресла с подогревом, но колхозю через прикуриватель, пока застрял на подборке кнопок с регулятором температуры, есть в продаже жигулевские, но на включение по максиму.
    А вариант второй, у меня тоже есть кресла от сценика с фишками, но они от аэрбека. Убедитесь от чего фишки у Вас.

  3. #173
    kela
    Участник
    vds33
    Центральный замок и ПТФ есть.
    Блок 1К0 820 047 GA, 16.07.07

    1K0 819 047 BM старый блок
    Т5 - скорость вентилятора печки - там все в порядке
    Т16 - пинов в разъеме нет, на фотке видно
    Т20 - 7 пинов задействовано
    3 - желтый/фиолетовый
    6 - зеленый/фиолетовый
    8 - фиолетовый/белый
    12 - зеленый/фиолетовый
    17 - белый/голубой
    19 - черный/синий
    20 - коричневый
    Последний раз редактировалось kela; 09.01.2014 в 23:29.

  4. #174
    vds33
    Участник
    Завтра гляну... Странно ,я не понял про 16Т. Разьем есть, а к нему ничего не приходит? На каком фото видно?
    Буквенное обозначение двигателя напишите.
    А может штекер забыли подключить? Проверите..

  5. #175
    kela
    Участник

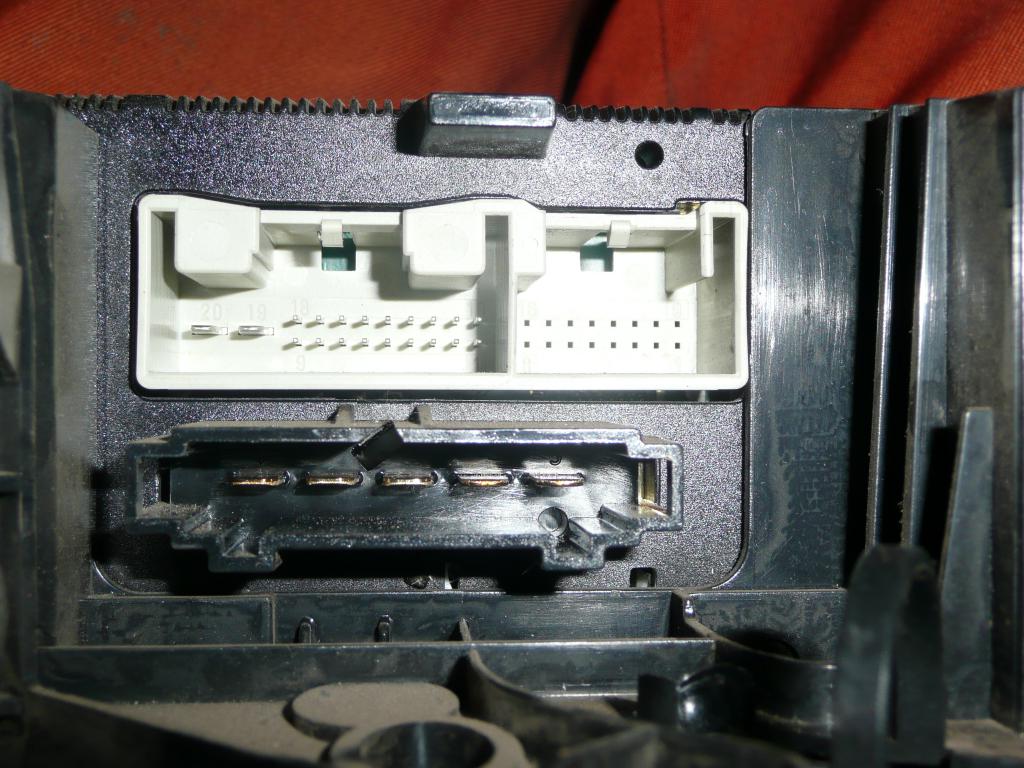

    Подогрев сидений-p1120843.jpg
    2.0 SDI BST

    Разъем T16?
    Последний раз редактировалось kela; 09.01.2014 в 23:46.

  6. #176
    vds33
    Участник
    А со штекером , что с пинами?

  7. #177
    kela
    Участник
    Я штекера у себя не видел.
    Интересно за что он отвечает? и откуда он идет?

  8. #178
    vds33
    Участник
    Завтра посмотрю..

  9. #179
    yseroga
    Читатель
    Цитата Сообщение от vilen Посмотреть сообщение
    Убедитесь от чего фишки у Вас.
    А как проверить от чего фишки?

  10. #180
    vds33
    Участник
    Ну, как правило желтые это подушки безопасности и пинов там не много..
