Подогрев сидений

Страница 16 из 25 ПерваяПервая ... 61415161718 ... ПоследняяПоследняя
Показано с 151 по 160 из 244
  1. #151
    ps600
    Особый участник
    Вспомнил, что в Эльзе есть схема для подогрева только сидения водителя, тоесть с завода подогрев был только на одном сидении.
    miron3009, у Вас сидения турановские же, врятли на туране есть такая комплектация.
    И еще, J774 это не реле, а блок управления подогревом, в даном случаи сидения водителя и пассажира, до 08 года у каждого сидения был свой блок, кстати недавно на форуме такие продавались.
    Последний раз редактировалось ps600; 26.12.2013 в 19:53.

  2. #152
    vovachkalviv
    Читатель
    Цитата Сообщение от ps600 Посмотреть сообщение
    Вспомнил, что в Эльзе есть схема для подогрева только сидения водителя, тоесть с завода подогрев был только на одном сидении.
    miron3009, у Вас сидения турановские же, врятли на туране есть такая комплектация.
    И еще, J774 это не реле, а блок управления подогревом, в даном случаи сидения водителя и пассажира, до 08 года у каждого сидения был свой блок, кстати недавно на форуме такие продавались.
    +, видел такой каддик с подогревом только водительского сидения, т.е. пассажырское было "неполноценное", ну всмысле в перегородке дверка была и сидение маленькое такое!

  3. #153
    ps600
    Особый участник
    vovachkalviv, а на блок управления отопителем/климатиком не обращали внимания, был один регулятор или два?

  4. #154
    vovachkalviv
    Читатель
    Цитата Сообщение от ps600 Посмотреть сообщение
    vovachkalviv, а на блок управления отопителем/климатиком не обращали внимания, был один регулятор или два?
    Был один, потому и удивился, тогда еще кадди у меня небыло, и я думал что кнопку туда отдельно можно провести, т.е с левой стороны насколько помню стоял регулятор, с правой - заглушка!

  5. #155
    miron3009
    Участник
    Цитата Сообщение от Космоболец Посмотреть сообщение
    я бы снял пол и посмотрел что находиться под сидениями! Так как у вас блок управления климатом с крутилками, то возможно проводка у вас лежат (если конечно до вас ни какой умник не сменил этот блок) ....
    Если фишки под креслами вы не найдете, то тогда прийдется прокладывать все провода!
    А подлинность блока управления климата можно проверить сняв его и посмотрев запитаны ли контакты идущие на управление подогревом сидений (в схеме можно посмотреть какие именно пины должны быть задействованы) ....
    Если у вас смутное понятие о том как всё это должно происходить, я бы советовал отказаться от этой идеи или найти того, кто смог бы вам это всё сделать.

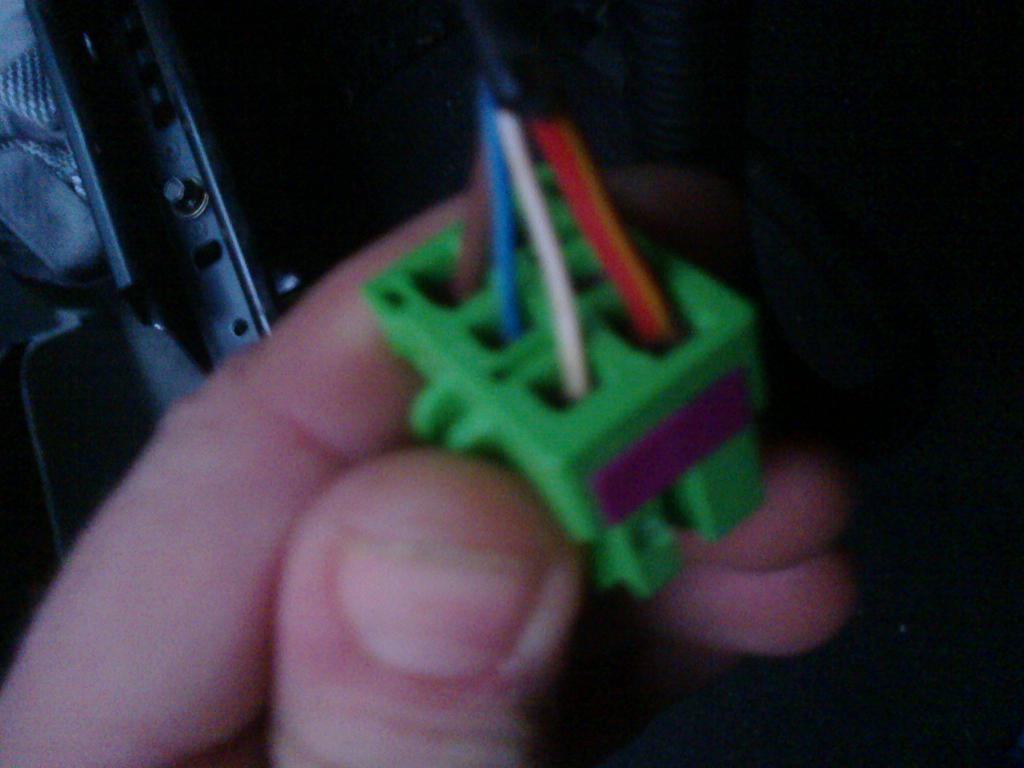

    Пол снимал, проводка с зеленым разъемом есть только под водительским, под пассажирским ничего нет. Крутилки две. Меня интересует вопрос пассажирское должно запитываться от зеленого разъема под водителем, или же какой-то нехороший человек при переоборудовании выташил проводку на пассажирское сиденье. Машина 2009 года. Фото разъема под водительским сиденьем. Подогрев сидений-0139-1-.jpg

  6. #156
    ps600
    Особый участник
    miron3009, если чуть више посмотрите на рисунок Тараса Космоболец, то увидете, что с разъема в сидении водителя идет два провода в разъем пассажирского, но там один общий, так что должно одного не хватать. У Вас на фото вроде двух проводов не хватает?
    Последний раз редактировалось ps600; 27.12.2013 в 19:47.

  7. #157
    vovachkalviv
    Читатель
    Цитата Сообщение от miron3009 Посмотреть сообщение
    Пол снимал, проводка с зеленым разъемом есть только под водительским, под пассажирским ничего нет. Крутилки две. Меня интересует вопрос пассажирское должно запитываться от зеленого разъема под водителем, или же какой-то нехороший человек при переоборудовании выташил проводку на пассажирское сиденье. Машина 2009 года. Фото разъема под водительским сиденьем. Нажмите на изображение для увеличения.

Название:	Фото0139[1].jpg
Просмотров:	107
Размер:	62.1 Кб
ID:	34180
    Насколько помню, есть 2 типа подогревов, первый - стоит блок только под водителем, второй - и под водителем и под пассажыром. А у вас есть блоки на самих сидениях? ну тоисть проводка может быть прокладена, а вот сами сидения могут и не иметь подогревов, либо ктото блоки с сидений поснимал... вроде как парни с форума по оригиналу турановские неподключали (если не ошыбаюсь), нужно блоки покупать от каддиковских сидений!

  8. #158
    vovachkalviv
    Читатель
    Цитата Сообщение от ps600 Посмотреть сообщение
    miron3009, если чуть више посмотрите на рисунок Тараса Космоболец, то увидете, что с разъема в сидении водителя идет два провода в разъем пассажирского. У Вас на фото вроде двух проводов не хватает?
    на фото такой же как у меня разьем, и под каждым сидением блок стоял, т.е. как я понимаю схема Космобольца непокатит в етом случае. Нужно такой же разьем искать и под пасс сидением, если нужно, поищу номера блоков что у меня стояли!

  9. #159
    ps600
    Особый участник
    Цитата Сообщение от vovachkalviv Посмотреть сообщение
    на фото такой же как у меня разьем, и под каждым сидением блок стоял, т.е. как я понимаю схема Космобольца непокатит в етом случае. Нужно такой же разьем искать и под пасс сидением, если нужно, поищу номера блоков что у меня стояли!
    Он выше писал, что под сидением пассажира ничего нет: ни проводов, ни блоков, ни разъемов. А два блока — то вариант до 08 года, так сказать — уже старый.

  10. #160
    Космоболец
    Читатель
    Цитата Сообщение от vovachkalviv Посмотреть сообщение
    на фото такой же как у меня разьем, и под каждым сидением блок стоял, т.е. как я понимаю схема Космобольца непокатит в етом случае. Нужно такой же разьем искать и под пасс сидением, если нужно, поищу номера блоков что у меня стояли!
    Да, моя схема расчитана на один блок под водительским сидением. Тоесть на схему более новых Caddy (с 2008 модельного года) ....
    А смысл ставить два реле, если можно запитать по схеме одного реле?
    P.S. и N.B. Как реализована проводка в оригинально исполнении VW мы не знаем, электрическая схема показывает только принципиальную схему подключения. Нужно смотреть у оригинала, как там у него под сидениями.
    miron3009, по вашей фишке видно как подходведены все необходимые провода к водительскому сидению, но как в таком случае идет запитка пассажирского хз На фишку приходит четыре провода??? Если пины 4 и 5 пустые, то у вас нет нужной пары проводов на пассажирское сиденье!! (массу можно взять и непосредственно под пассажирским креслом) ... Опять таки, я не знаю как всё организовано по части проводки у оригинального Caddy с попогреями.
