Концевик распашной двери и освещение багажника - логика работы ?

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 19
  1. #1
    Sharkan
    Участник

    Концевик распашной двери и освещение багажника - логика работы ?

    Не могу понять логику работы концевиков (микропереключателей) задней распашной двери кадди.

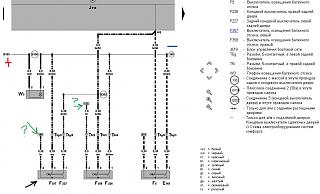

    Электрическую схему нашел - но тут непонятно...
    Во-первых, если, согласно схемы и описанию, точка В150 - плюс (см. схему), а точка 195 - масса - тогда лампочка освещения багажника W3 будет гореть постоянно...какая тут роль микрика ? Тоесть маразм выходит...Что-о тут не так.

    Во вторых, куда подключаются точки 189 и 155 (зеленые стрелки) ? Согласно ЕЛЬЗы - тоже масса...но так не может быть! Тогда у нас две разные массы...

    Что понятно точно, так что выводы номер 3 левого и 1 правого микропереключателей идут на блок управления бортовой сети.

    Внесите ясность пожалуйста...

    Я так понимаю - концевик в разомкнутом состоянии (как на схеме) - это дверь закрыта ?
    Миниатюры Миниатюры Концевик распашной двери и освещение багажника - логика работы ?-caddy-zamok.jpg
    Последний раз редактировалось Sharkan; 28.03.2012 в 22:22.

  2. #2
    081
    Читатель
    Цитата Сообщение от Sharkan Посмотреть сообщение
    Не могу понять логику работы концевиков (микропереключателей) задней распашной двери кадди.
    Электрическую схему нашел - но тут непонятно...
    Во-первых, если, согласно схемы и описанию, точка В150 - плюс (см. схему), а точка 195 - масса - тогда лампочка освещения багажника W3 будет гореть постоянно...какая тут роль микрика ? Тоесть маразм выходит...Что-о тут не так.

    Во вторых, куда подключаются точки 189 и 155 (зеленые стрелки) ? Согласно ЕЛЬЗы - тоже масса...но так не может быть! Тогда у нас две разные массы...

    Что понятно точно, так что выводы номер 3 микропереключателей идут на блок управления бортовой сети.

    Внесите ясность пожалуйста...

    Я так понимаю - концевик в разомкнутом состоянии (как на схеме) - это дверь закрыта ?
    Не парьтесь - концевик лишь информатор мозгу о том что дверь открыта/закрыта - электроны на лампочку подает мозг! Наверное...

  3. #3
    Sharkan
    Автор темы
    Цитата Сообщение от 081 Посмотреть сообщение
    Не парьтесь - концевик лишь информатор мозгу о том что дверь открыта/закрыта - электроны на лампочку подает мозг! Наверное...
    Не думаю...

  4. #4
    081
    Читатель
    Последний раз редактировалось 081; 28.03.2012 в 21:26.

  5. #5
    Sharkan
    Автор темы
    А при чем тут шина КАН ? На нее поступает сигнал с вывода 3 микрика через блок J519.
    А тут вопрос о выводах 1 и 2 микропереключателя.

  6. #6
    081
    Читатель
    Цитата Сообщение от Sharkan Посмотреть сообщение
    А при чем тут шина КАН ? На нее поступает сигнал с вывода 3 микрика через блок J519.
    А тут вопрос о выводах 1 и 2 микропереключателя.
    Не знаю как у Вас, но я так понял, что на авто последних годов выпуска сигналку пяти/десяти летней давности поставить проблематично - все управляется через эту байду, у мене на гражданском авто другого производителя та же беда...

  7. #7
    Sharkan
    Автор темы
    Цитата Сообщение от 081 Посмотреть сообщение
    Не знаю как у Вас, но я так понял, что на авто последних годов выпуска сигналку пяти/десяти летней давности поставить проблематично - все управляется через эту байду, у мене на гражданском авто другого производителя та же беда...
    Ставится сигналка простая на все года. Это не проблема.
    У меня просто микрик не работает - один из двух на левой двери. Я хотел местами поменять - но для этого нужно логику работы знать.

  8. #8

  9. #9
    Sharkan
    Автор темы
    Цитата Сообщение от 081 Посмотреть сообщение
    Я вот никак не пойму...причем тут сигнализации к моей проблеме ???

  10. #10
    081
    Читатель
    Цитата Сообщение от Sharkan Посмотреть сообщение
    Я вот никак не пойму...причем тут сигнализации к моей проблеме ???
    Цитата Сообщение от Sharkan Посмотреть сообщение
    Концевик распашной двери и освещение багажника - логика работы ?
    Вопрос про логику работы, я предложил ответ про CAN-BUS, Вы сказали что это не то, ну раз не то так не то, до кучи скинул инфу про сигналки с управлением по CAN-BUS...
