  1. #151
    edelweis
    Старожил

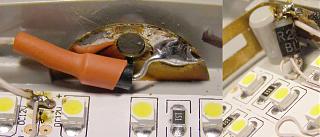

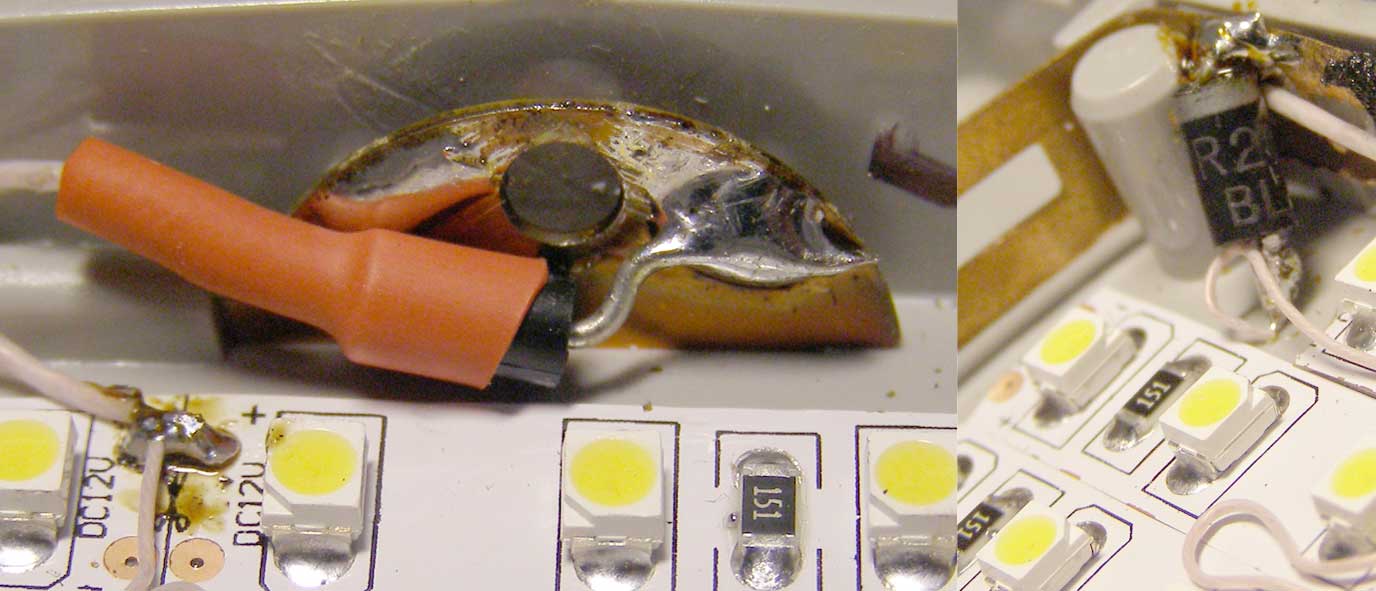

    Питание с контактных групп на ленты, подавал через диоды (соответственно полярности).
    Исключительно перестраховка.
    Освещение салона-p1018841.jpg
    Цена диоду 0,4 грн...
    Последний раз редактировалось edelweis; 25.10.2013 в 15:02.

  2. #152
    Fhloston
    root

    Вопрос

    Цитата Сообщение от Лазерщик Посмотреть сообщение
    Наконец-то дошли руки.
    Вложение 29719Вложение 29720Вложение 29721Вложение 29722
    Слева направо.

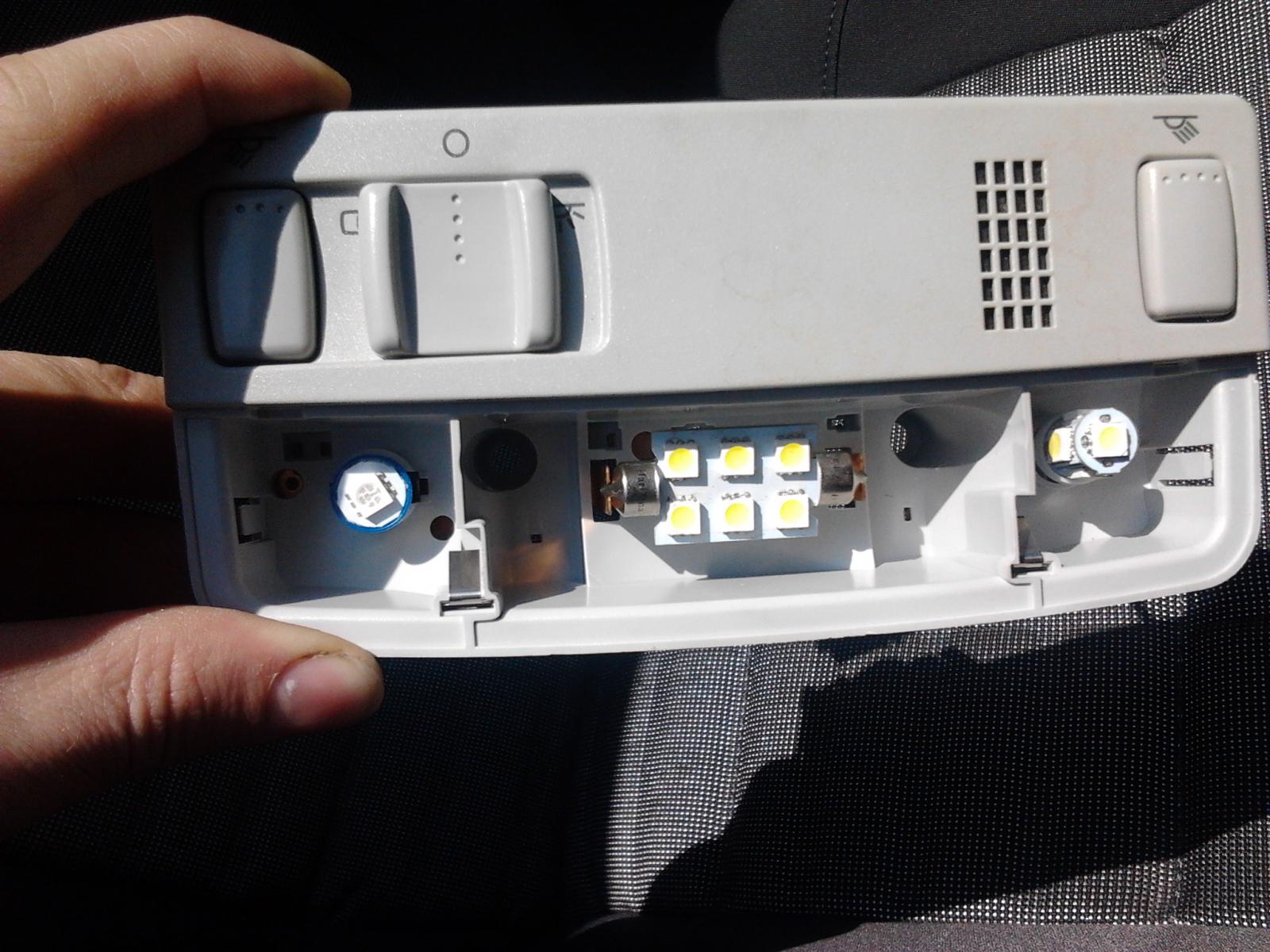

    1.Купил диодные лампочки, для моей стороны - синего цвета, нажимая кнопку загорается синий диод (тускло так) и включается регистратор.

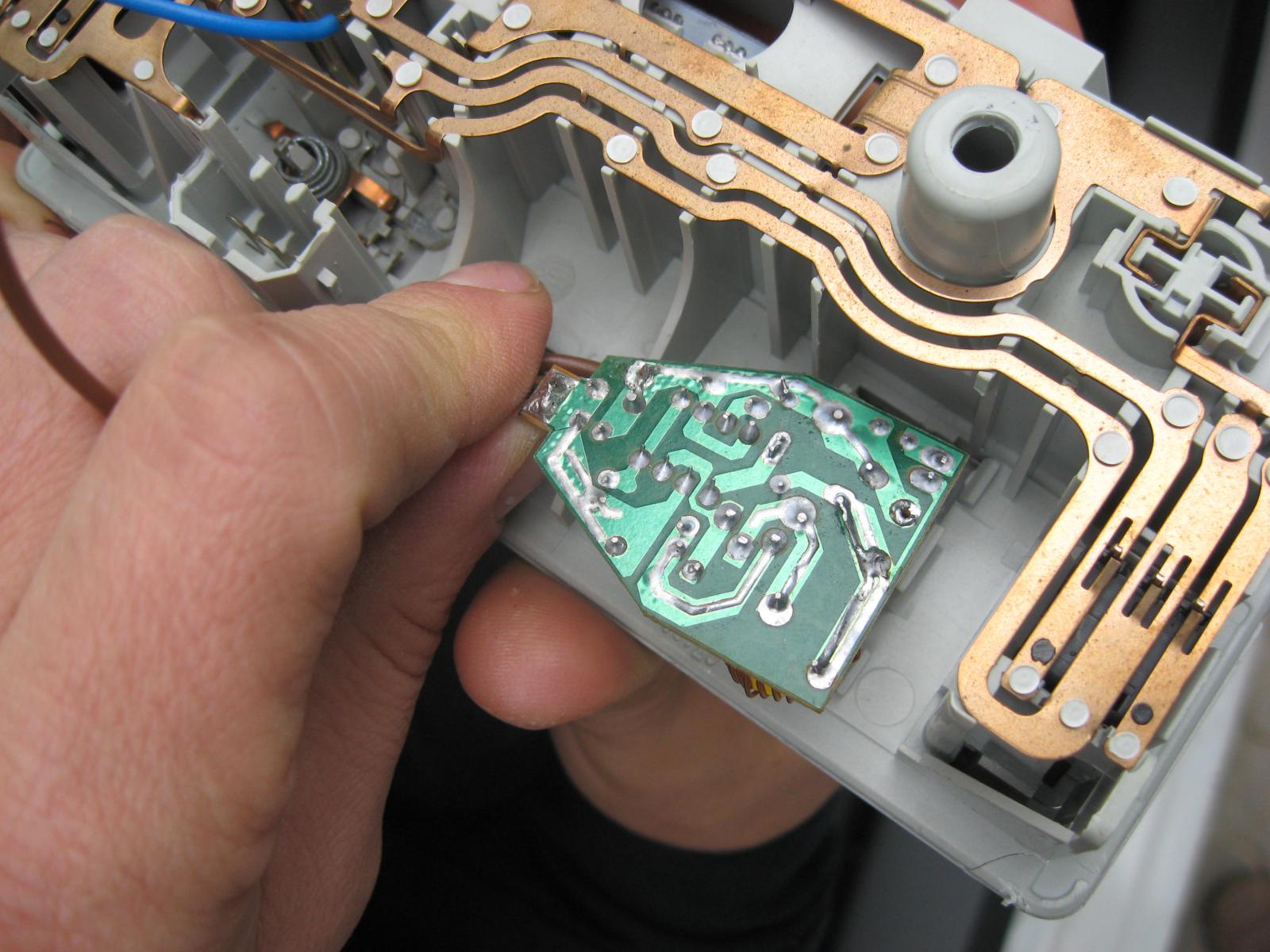

    2. Блок питания рег. вынял из корпуса и освободил от пружинки и усов.

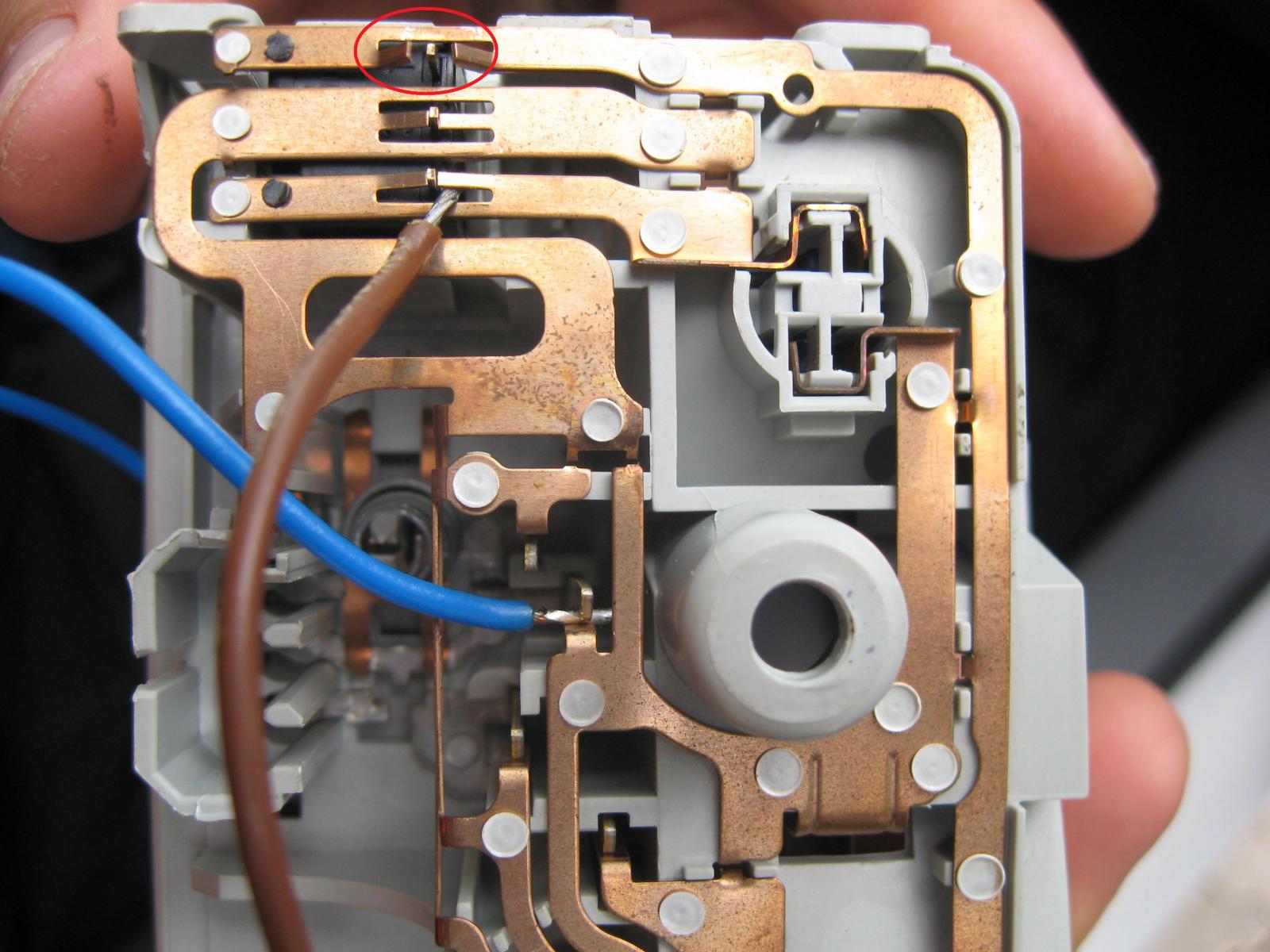

    3. В красном овале - разогнул усики, у "моей" кнопки теперь ограниченные функции, и впердолил два проводка для запитки блока питания регистратора.
    4. Штатный микрофон вынул из плафона, его место занял блок питания регистратора.

    Всё собрали обратно и проверили. Осталось привыкнуть нажимать на кнопку, так как бортовик не видит нагрузку и при закрывании авто камера сама не выключается.
    Лазерщик, я правильно понял + и - так подключать?
    "+" коричневый, "-" - синий?

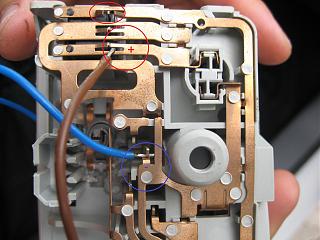

    Освещение салона-img_5736.jpg

  3. #153
    Allexandr
    Участник
    Fhloston, Я точно не помню, какой из них "+", но скорее всего коричневый (проверь прибором). Проверишь, потом соединишь "+" с центральным выводом зарядника (который для прикуривателя), а "-" с внешней частью. Мы с Андреем (Лазерщиком) корпус зарядника прикуривателя разобрали, а коричневый и синий провод припаяли к плате вместо пружинки (центральный вывод "+") и внешнего контакта "-". Будут вопросы пиши отвечу.

  4. #154
    Fhloston
    root

    Лампочка

    Пошел в гараж без мультиметра.
    На схеме лазерщика получается синий +, коричневый -.
    Можно и без тестера определить поскольку в разъеме плафона "+" - центральный вывод.
    Если конечно пины в разъеме не переставляли местами???

    Подключил как лазерщик - регистратор работает.
    А вся конструкция по другому алгоритму:
    - питание на регистратор подается, когда горит боковая лампа.
    - Вторая кнопка 2 боковые лампы не включает только одну.

    Лазерщик, Allexandr, поможите.

    Мой плафон такой же. Схема вроде элементарная, но у меня что-то котелок не варит.

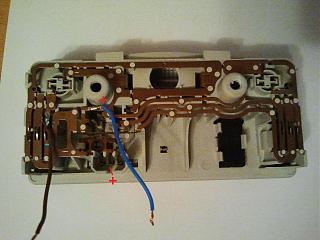

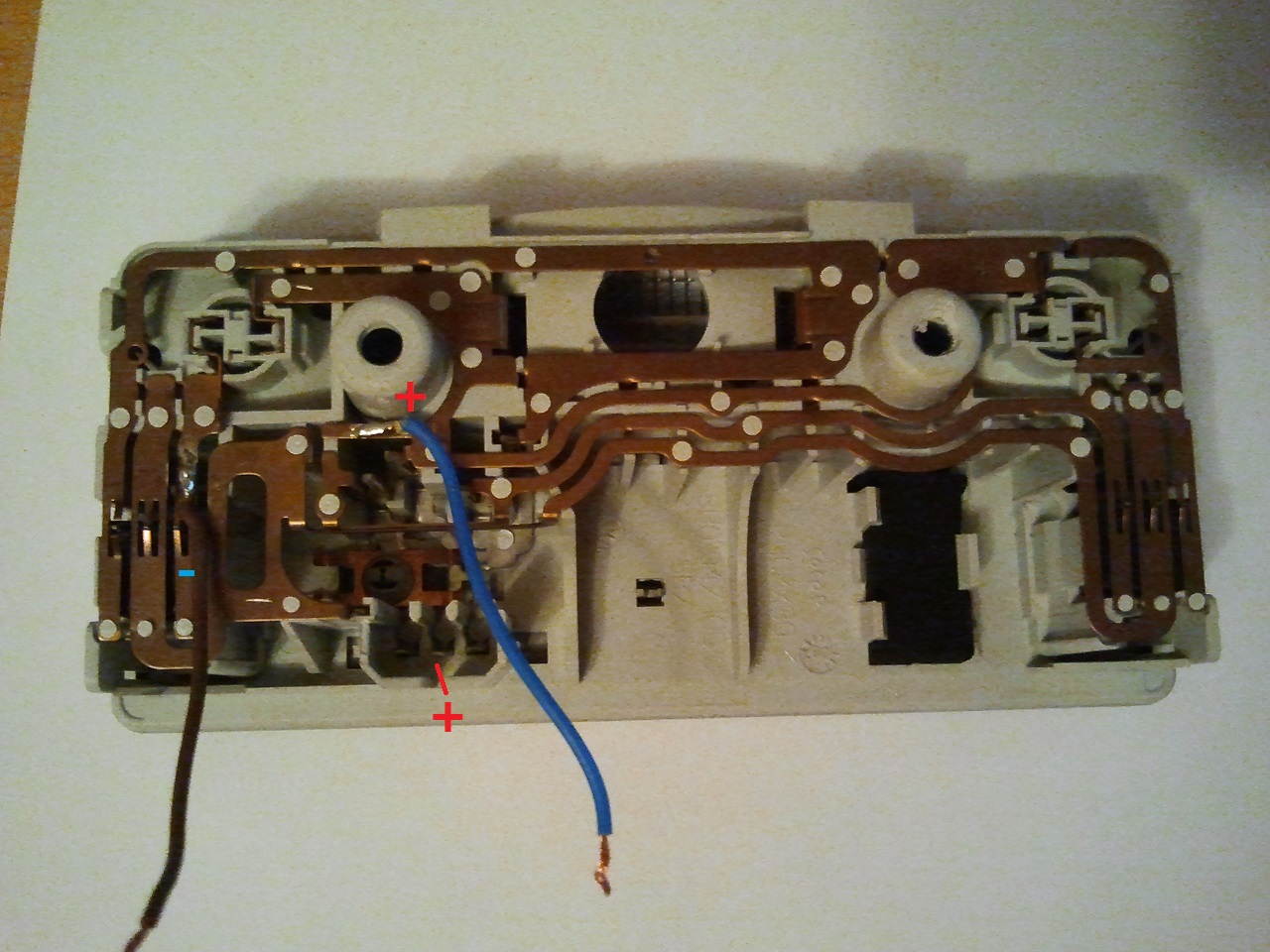

    Освещение салона-2013-12-05-21.32.04.jpg

  5. #155
    Лазерщик
    Читатель
    Цитата Сообщение от Fhloston Посмотреть сообщение
    - Вторая кнопка 2 боковые лампы не включает только одну.
    правая кнопка одну правую и должна включать, а средняя сдвижная кнопка при сдвиге вправо включает среднюю и правую лампу одновременно при том что правая кнопка не нажата.
    Я не знаю даже как тут помочь....

  6. #156
    Fhloston
    root
    Цитата Сообщение от Лазерщик Посмотреть сообщение
    правая кнопка одну правую и должна включать, а средняя сдвижная кнопка при сдвиге вправо включает среднюю и правую лампу одновременно при том что правая кнопка не нажата.
    Я не знаю даже как тут помочь....
    Спасибо, Андрей!
    Понял твой режим работы, вместе с регом все время горит одна боковая лампа.
    По сути она является индикатором питания .

    Я себе хочу сделать чуть по другому.
    Боковые лампы на одну кнопку. Рег на другую.
    Центральная - в штатном режиме.

  7. #157
    Лазерщик
    Читатель
    Цитата Сообщение от Fhloston Посмотреть сообщение
    вместе с регом все время горит одна боковая лампа.
    По сути она является индикатором питания .
    абсолютно верно!

  8. #158
    Allexandr
    Участник
    Цитата Сообщение от Fhloston Посмотреть сообщение
    Я себе хочу сделать чуть по другому.
    Боковые лампы на одну кнопку. Рег на другую.
    Центральная - в штатном режиме.
    Для этого нужно перекусывать шинки питания и включать параллельно боковые лампочки.

  9. #159
    Ilya1
    Участник
    Всем привет.
    Хочу установить плафон, его изначально в машине нет, стоит заглушка.
    Вот инф. о нем:

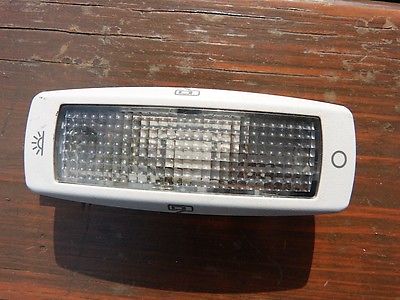

    Освещение салона-vw.jpg

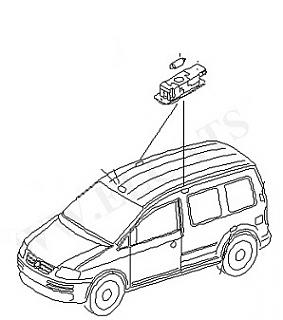

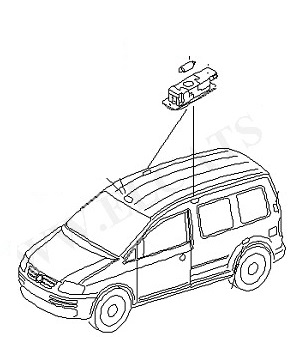

    Освещение салона-www.jpg
    Подскажите куда он ШТАТНО запитан, схема есть?
    И ещё, коды проводов, разъема, пинов для него.
    Заранее спасибо!

  10. #160
    vilen
    Старожил
    Цитата Сообщение от Ilya1 Посмотреть сообщение
    Подскажите куда он ШТАТНО запитан, схема есть?
    К потолочному светильнику, провод проходит слева над головой водителя. Для левого плафона, наращиваете два провода по 20см к основному жгуту, от потолочного протягиваете порядка 1 метра два провода к правому светильнику.
