  1. #181
    сосед
    Старожил
    Цитата Сообщение от edelweis Посмотреть сообщение
    А конкретнее? Почему через реле?
    Поясняю...Когда авто не заведено и включаешь з.х. - картинка на 5 баллов, а вот когда заведено - как помеха ( хотя камера не 5 копеек, провода экранированные) горизонтальные развертки..штуки 3 было, что ли, не помню точно.Выснилось, что идет опрос ламп и блок дает такую наводку. Поставил реле, а + взял с заднего прикуривателя - все в норме - ни помех . ни ошибок.

  2. #182
    Shurik07
    Участник

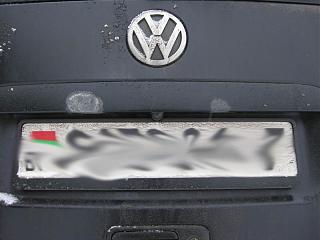

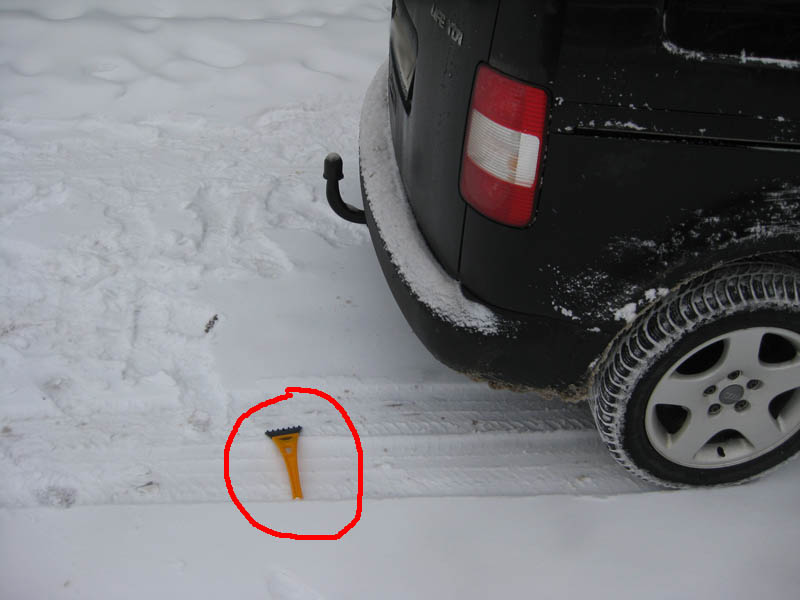

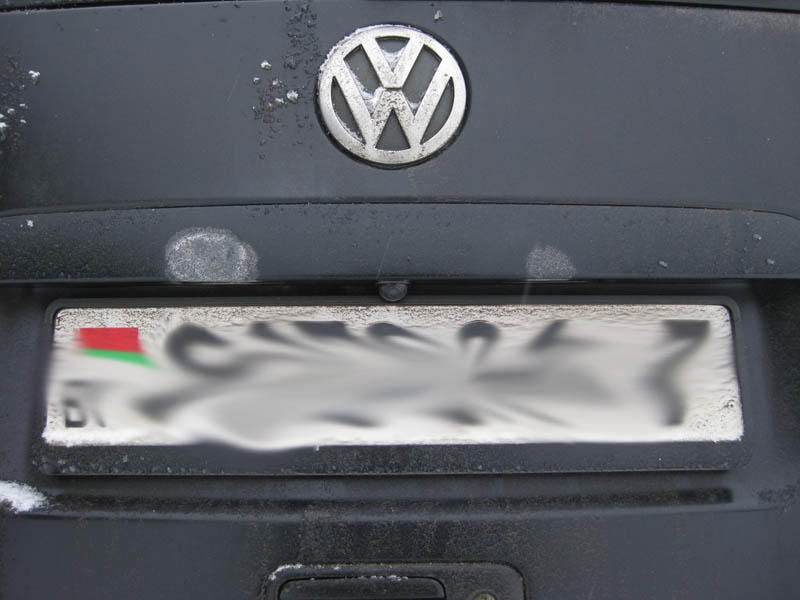

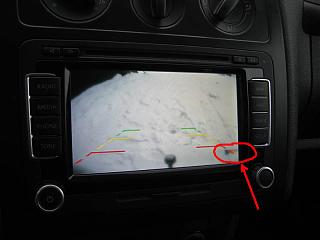

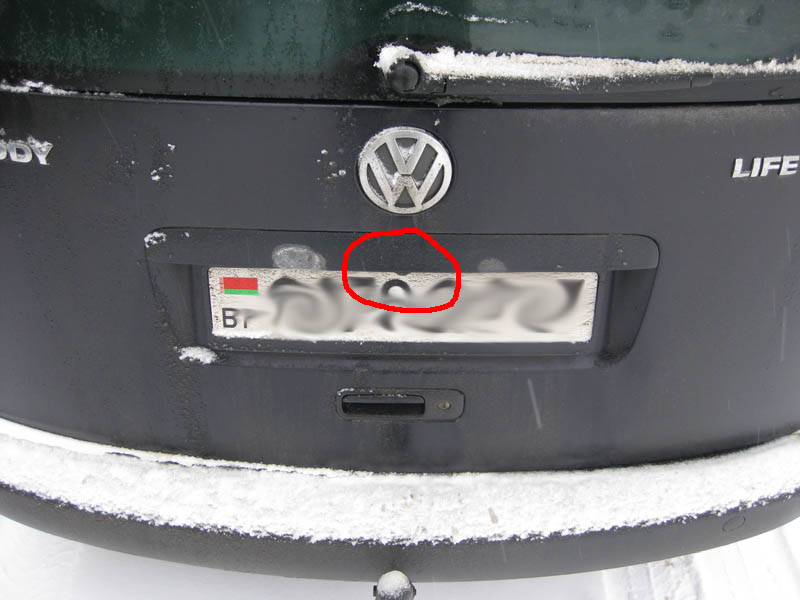

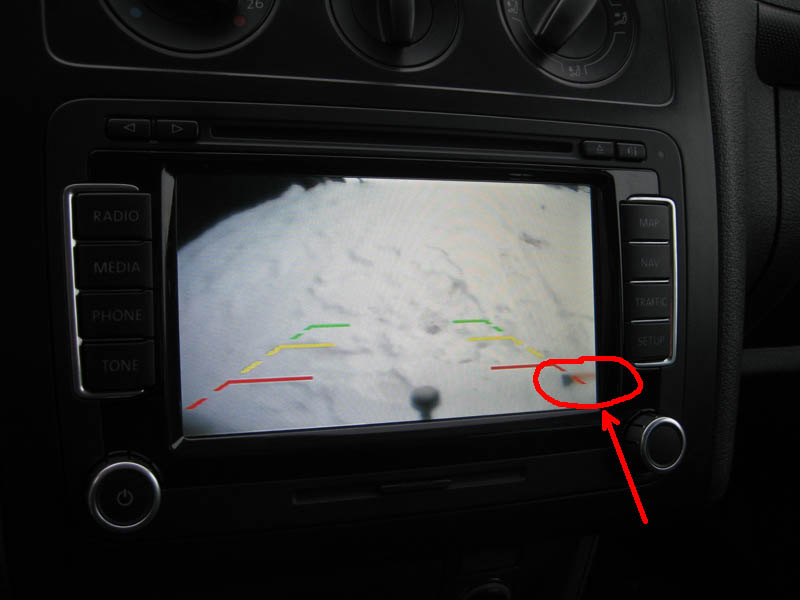

    Наконец-то сделал фотки результата установки к.з.в. Купил универсальную, корейского производства. Подключил к рнс 510 через мультимедийный адаптер. Отъездив пол зимы могу сказать, что место идеальное для установки камеры. Снаружи почти незаметна, а грязь хоть и налипает, то изображение всегда можно разобрать, просто периодически можно проводить по ней пальцем.
    Когда подключил к лампе задней подсветки, тоже были помехи, но потом переподключил напрямую к рнс, т.е. когда включаю рнс, включается и камера, независимо от задней передачи, и скажу, что так гораздо удобнее.
    Миниатюры Миниатюры Камера заднего вида-1.jpg   Камера заднего вида-2.jpg   Камера заднего вида-3.jpg   Камера заднего вида-4.jpg

  3. #183
    Axlgrad
    Участник
    Цитата Сообщение от Shurik07 Посмотреть сообщение
    ..... Когда подключил к лампе задней подсветки, тоже были помехи, но потом переподключил напрямую к рнс, т.е. когда включаю рнс, включается и камера, независимо от задней передачи, и скажу, что так гораздо удобнее.
    Может по подробней про подключение, а то это больной вопрос... И если фото в процессе не делались, можно и на фото с интернета...

    Цитата Сообщение от Shurik07 Посмотреть сообщение
    ..... когда включаю рнс, включается и камера, независимо от задней передачи, и скажу, что так гораздо удобнее.
    И что постоянно на дисплее РНС показывается изображение с камеры?

  4. #184
    Shurik07
    Участник
    Пару фоток есть. Но как бы все идет подряд: снимается панель багажной двери, затем изнутри откручиваются 4 накидные гайки, которые крепят рамку с фонарями подсветки номера. В эту рамку по центру врезается универсальная камера, максимально компактная, смотрящая под углом (если нужно найду свою модель) и желательно не из дешевых (корейского производства стоит около 80-и у.е.). В комплекте с камерой идет нужная фреза. Я ставил через высокотемпературный черный герметик.

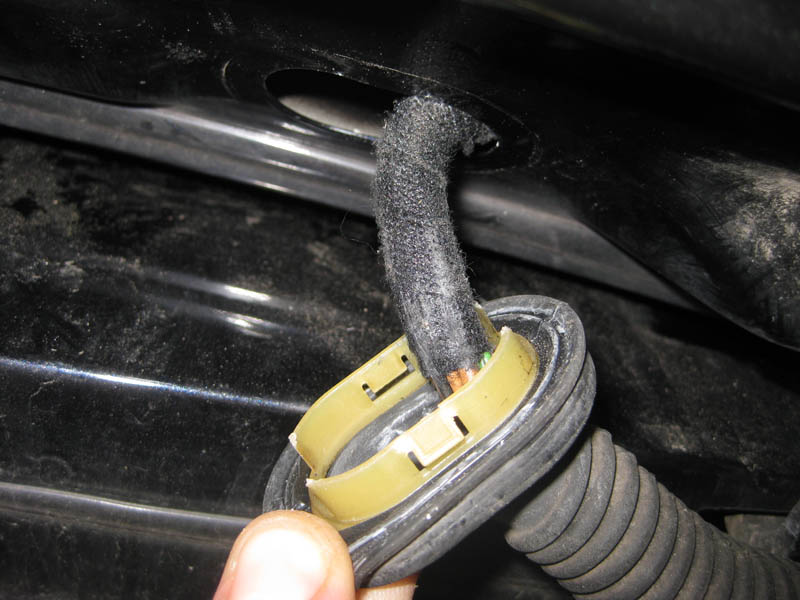

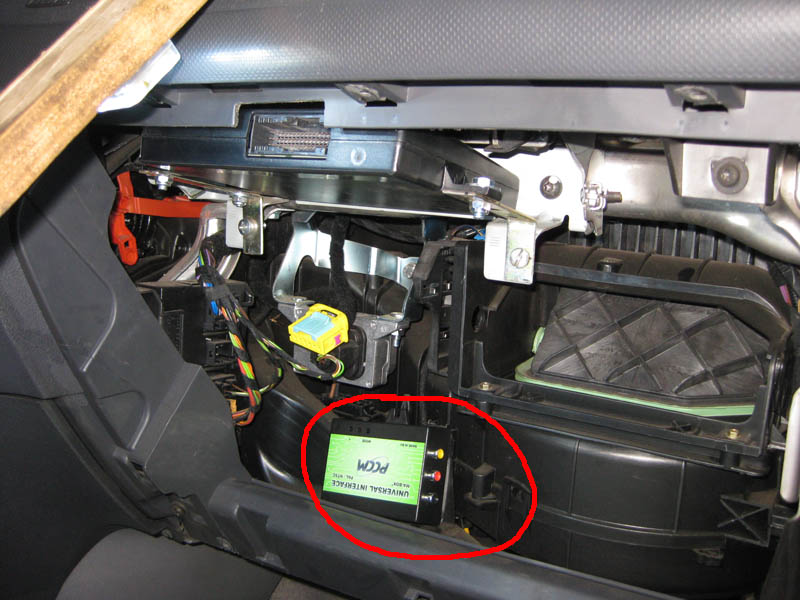

    Далее самое сложное, протяжка проводки. При снятии гофры между багажной дверью и кузовом крепеж должен сломаться, я не знаю как снять не поломав На фото он виден. Поэтому обратно его приклеивал на тот же самый герметик. Также придется снять правый пластик (для life версии) в багажнике, там тоже чего нить сломается Сигнального кабеля почти хватило до бордачка вдоль порогов, кабель питания дорастил. За отсеком перчаточного ящика установил китайский адаптер с видеовходами (на фото виден в кружке). Его рнс воспринимает как тв тюнер с несколькими входами, переключение происходит нажатием клавиши media и <>. Т.е. из любого меню нажав media мы переходим на проигрывание audio, еще раз нажимаем media и переходим в выбор источника video сигнала. У меня обычно приходится один раз нажать на media и сразу включается камера, т.к. я слушаю только музло с флэшки.
    Еще пару слов про проводку. Ее все-таки можно и лучше избежать при помощи беспроводного адаптера, стоит вроде 20 у.е. Там видеовход и видеовыход связаны двумя передатчиками, можно разобраться. Еще, в этом китайском адаптере есть кабель 12вольт, на который подается напряжение при включении рнс, вот на него я и подключил камеру, там правда в описании было ограничение по току в 100mA, а камера жрет около 140mA, но проблем не было.
    Ну вот вкратце, если еще что-то интересно, спрашивайте.
    Миниатюры Миниатюры Камера заднего вида-1.jpg   Камера заднего вида-2.jpg   Камера заднего вида-3.jpg
    Последний раз редактировалось Shurik07; 25.02.2013 в 23:19.

  5. #185
    Axlgrad
    Участник

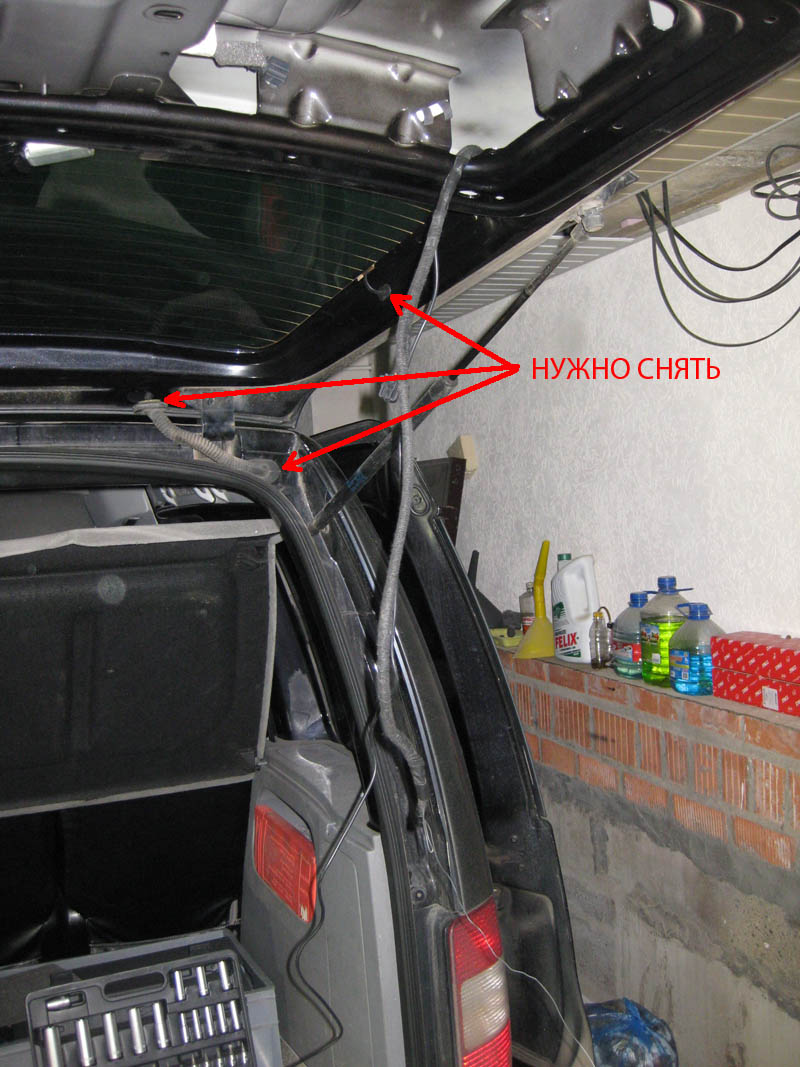

    Shurik07, на первом фото стрелочками указано что нужно снять... Про гофру что соединяет дверь с машиной ясно. Но зачем снимать разъем обогрева стекла?


    У тебя такой же уступ на стене в гараже, как и у меня.... Я на него велосипеды поставил... Вот тут фото есть http://www.drive2.ru/users/axlgrad/b...52143610/#post

  6. #186
    Shurik07
    Участник
    Разъем обогрева стекла снимается, т.к. он держит заводскую проводку, которую придется туда - сюда шевелить при протягивании, например когда протягивать через гофру, то я прицепил провод к основной проводке и вместе с ней протянул.
    P.S. Да, такие полки весьма удобны, правда у меня они все время банками и всякой мелочевкой заставлены

  7. #187
    Magister
    Участник

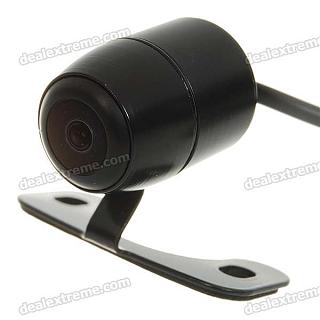

    Уважаемые форумчане, мое первое сообщение. Установил себе камеру заднего вида Waterproof Vehicle Parking Rear-View Camera с DX.com в задний пластик над номером. Использовал 4-х жильный экранированный кабель (минус, видео,+) , выход видео спаял (над местом установки навигатора над торпедой) в разьем, AV in в GPS навигатор воткнул и все пошло. Питание камеры разеденил через тумблер. Av in постоянно воткнут навигатор, когда включаю питание на камеру , изображение появляетса на экране. Цена : камера 23 у.е. + навигатор с Av входом 90 у.е. + тумблер + кабель 5 у.е. итого = 120 у.е. комплект с навигатором.
    Миниатюры Миниатюры Камера заднего вида-sku_45638_1.jpg

  8. #188
    руся33
    Старожил

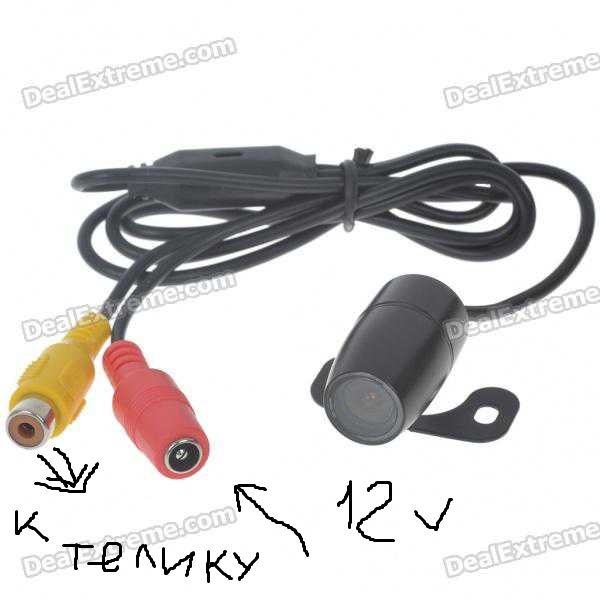

    Парни подскажите правильно ли я проверяю камеру?
    Миниатюры Миниатюры Камера заднего вида-.jpg

  9. #189
    ant 787
    Старожил
    А где + и - от камеры?

  10. #190
    kalus-v
    Старожил
    Цитата Сообщение от ant 787 Посмотреть сообщение
    А где + и - от камеры?
    Красный штекер - питание (+/-), жёлтый - видео выход.
