Установка ДХО (дневные ходовые огни), отчет.

Страница 10 из 42 ПерваяПервая ... 8910111220 ... ПоследняяПоследняя
Показано с 91 по 100 из 414
  1. #91
    Shansss
    Читатель
    edelweis, а как ты их крепил?

  2. #92
    edelweis
    Старожил
    Цитата Сообщение от NPP Посмотреть сообщение
    ты не мог бы не обрезать фотки? Эти коллажи конечно феншуйные, но рассмотреть на них детали - достаточно сложно.
    Воть

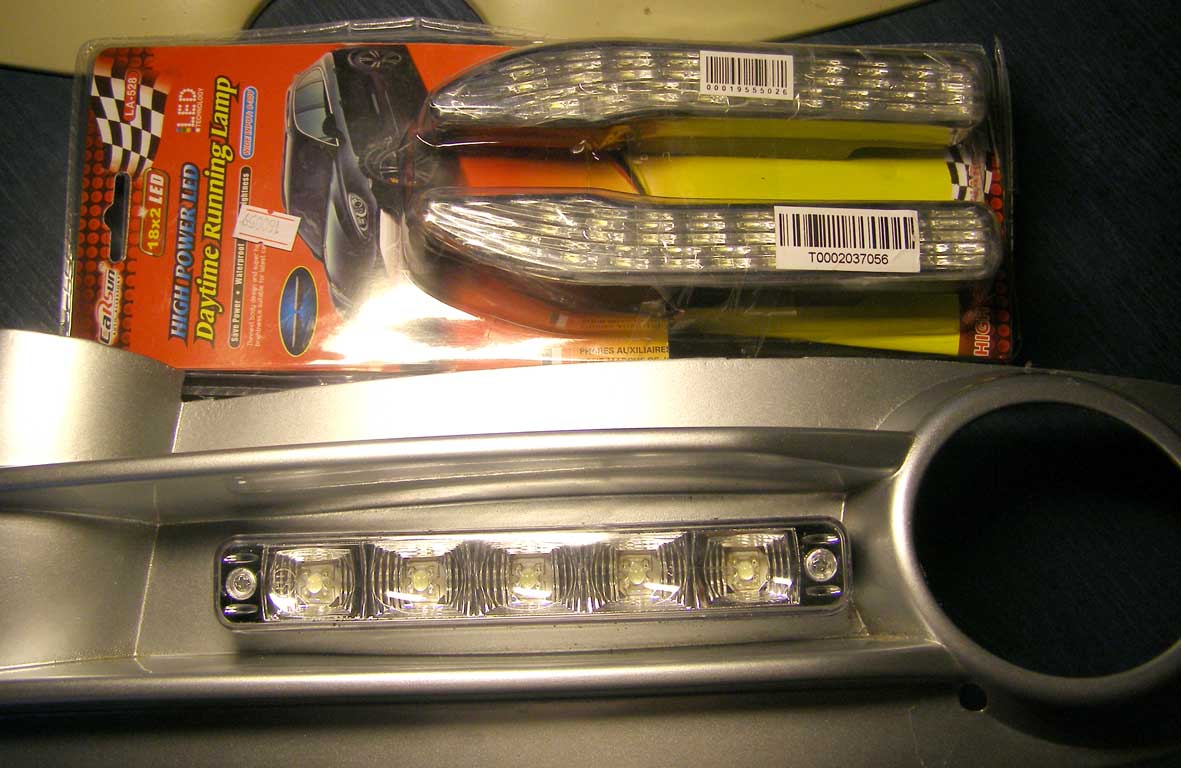

    Я получил новые ДХО. И они ОЧЕНЬ круты (по потоку света).
    Два режима (один можно продублировать поворот)…
    Установка ДХО (дневные ходовые огни), отчет.-vst_0.jpg
    Но их крутость… Загиб частично НЕ закрывает штатную щель…
    Не было бы штатной щели для ДХО я бы врезал… Но она была…

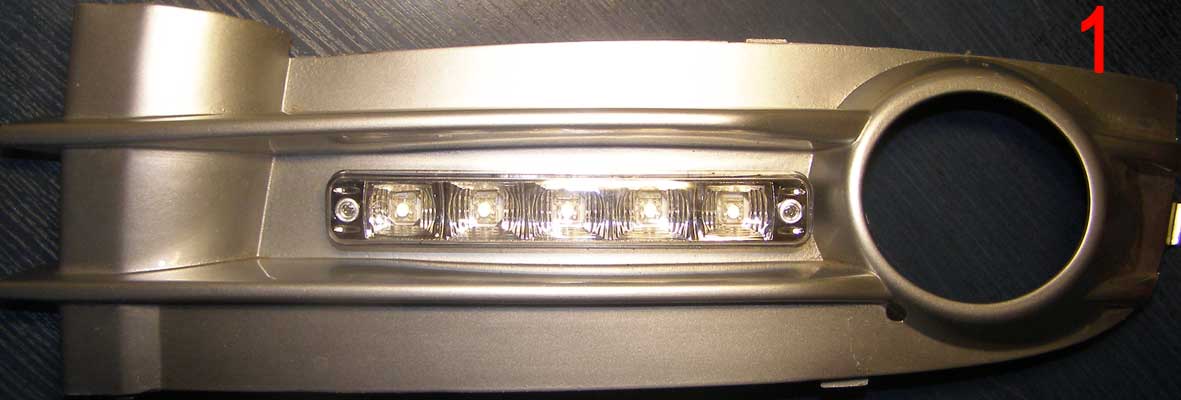

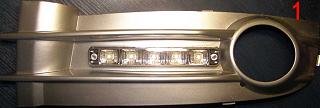

    Пришлось купить за 60 грн такие как установлены на фото 1.
    Установка ДХО (дневные ходовые огни), отчет.-vst_4.jpg
    Установка ДХО (дневные ходовые огни), отчет.-vst_3.jpg

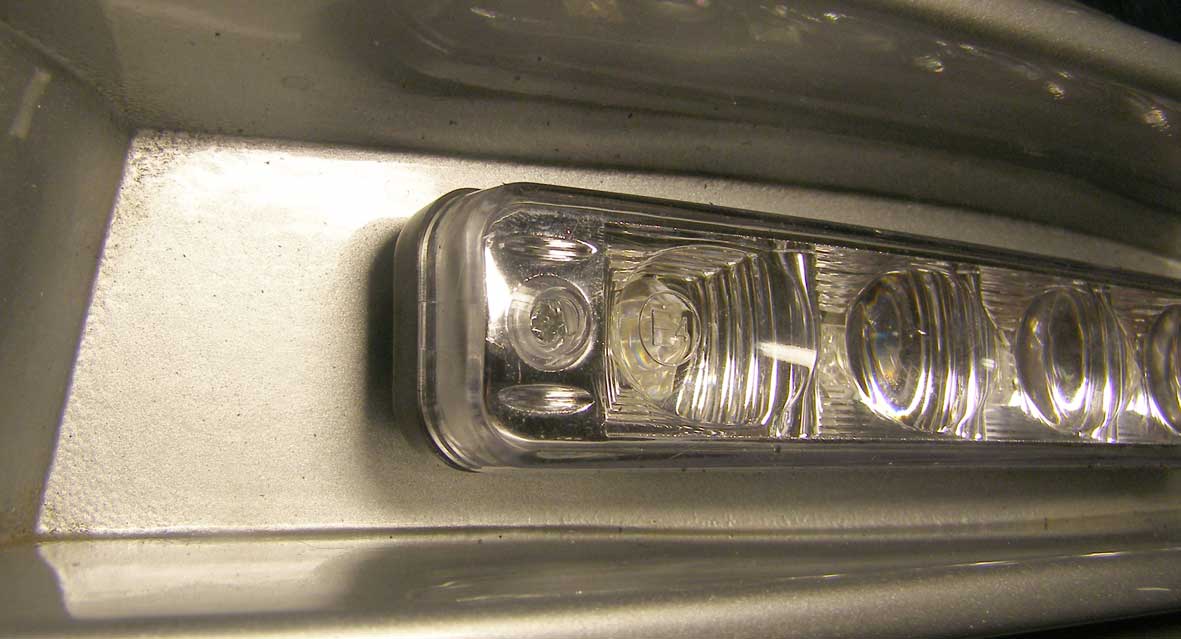

    Установка ДХО (дневные ходовые огни), отчет.-vst_2.jpg
    Установка ДХО (дневные ходовые огни), отчет.-vst_1.jpg
    Да, они гораздо слабее (этак на %40).
    Но они прямоугольны и в инсталляции банальны.

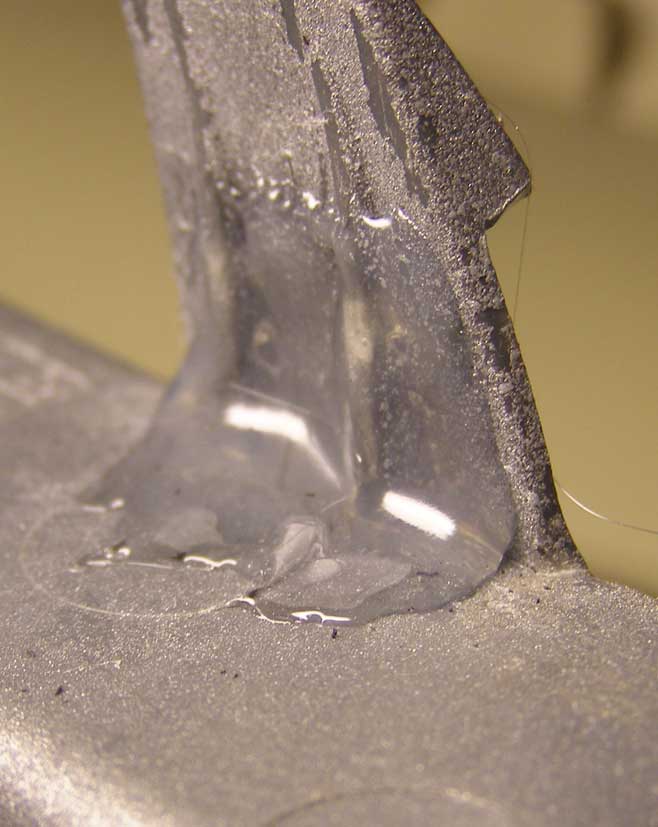

    Всевозможные щели были загерметизированны термоклеем.

    По ходу, этим же клеем были «подхвачены» на всякий случай клипсы
    Установка ДХО (дневные ходовые огни), отчет.-vst_5.jpg
    крепления вставки к самому бамперу…так, на всяк случай…

  3. #93
    edelweis
    Старожил
    Цитата Сообщение от Shansss Посмотреть сообщение
    edelweis, а как ты их крепил?

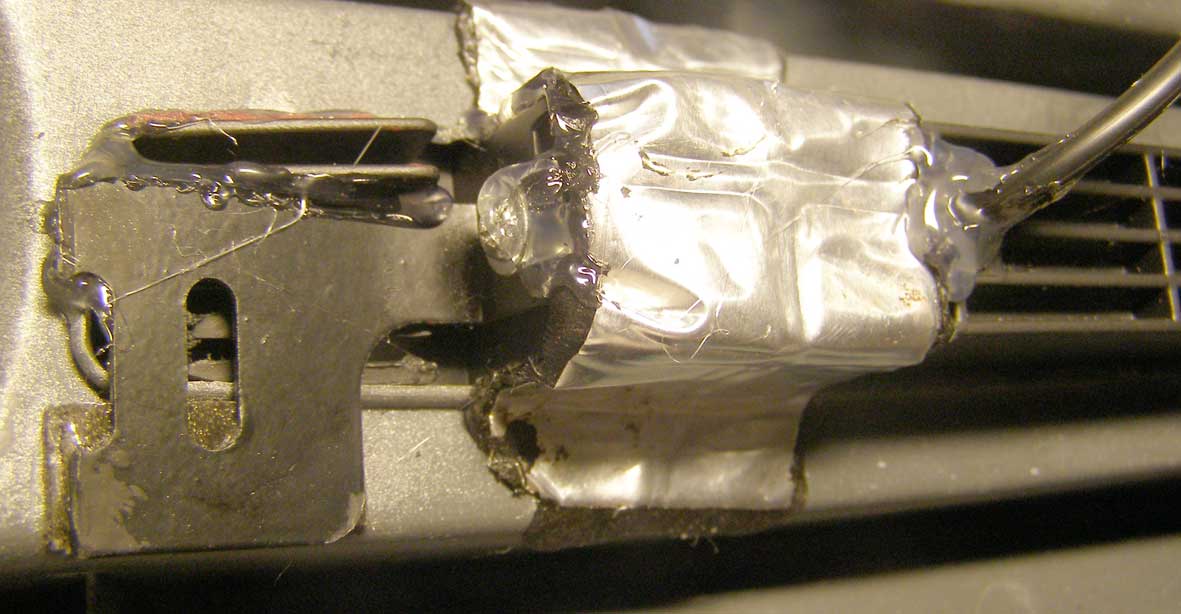

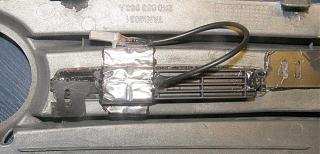

    Взяв идущую в комплекте вставку, и разрезав почти пополам, получил
    две пластины. На фото видно, что ДХО закреплены этими пластинами
    «S» методом.
    Пришлось гравером подтачивать корпус ДХО в самых неожиданных местах,
    дабы они идеально (с притирцей) вошли в штатные прорези.
    Без гравера – мчался бы день… Под пластины уложил двухсторонний
    авто скотч (дабы от вибрации не протирал пластик).
    Все места резки штатной пластины подкрасил авиамодельной краской.
    СОВЕТ:
    Если у Вас в месте посадки ДХО нет штатной прорези, или
    Вы собираетесь ставить в иное место (там где с «нуля») надо вырезать
    прорезь под ДХО – то с геометрией ДХО можно не заморачиваться,
    и нижеидущий рисунок можно игнорировать.

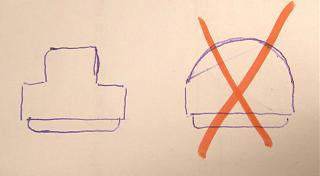

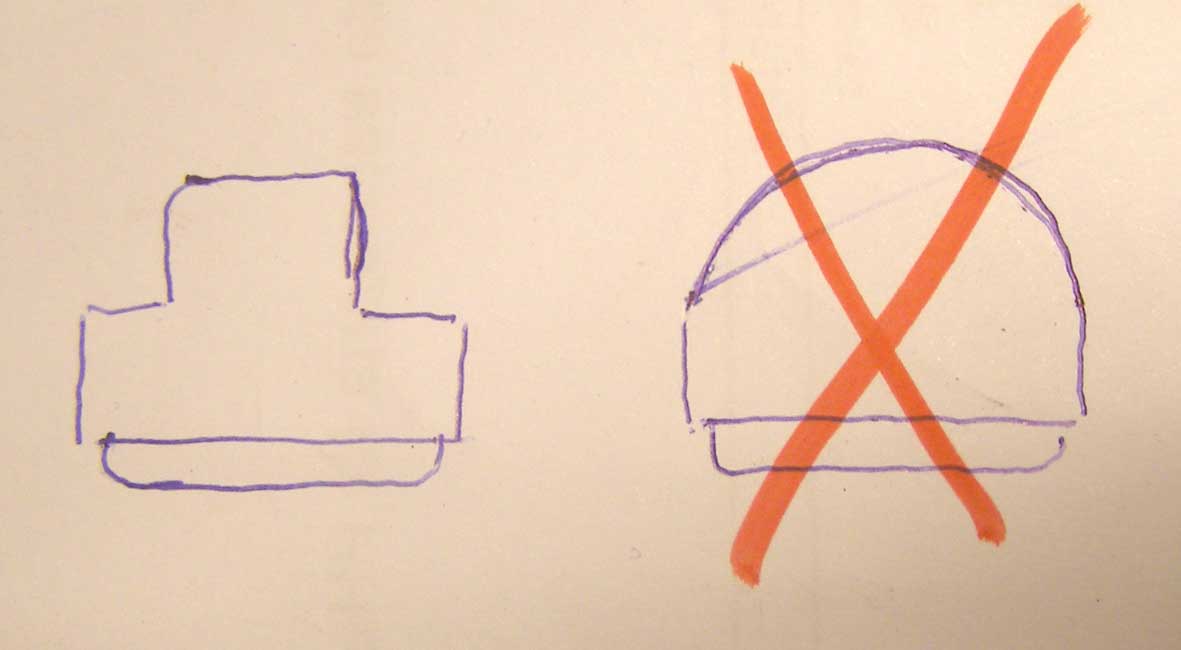

    Но если, Вы планируете в штатную прорезь – то НУЖНА геометрия (слева)
    ДХО (с ступенькой), «наплыв» ляжет поверх прорези, и сами ДХО
    легче будет крепить.
    Установка ДХО (дневные ходовые огни), отчет.-p1018132.jpg

  4. #94
    dimik972
    Участник
    скажи,а эти как ты говоришь крутые,сколько ватт они?

  5. #95
    edelweis
    Старожил
    Цитата Сообщение от dimik972 Посмотреть сообщение
    скажи,а эти как ты говоришь крутые,сколько ватт они?
    8W 144lm 18-LED White Light Car Fog / Daytime Running Lamp (2 PCS / 8~30V)

    Скрытый текст

    - Model: LA-528
    - Quantity: 2
    - Casing Color: Black + Silver
    - Material: ABS housing
    - Emitter Type: LED
    - Total Emitters: 18
    - Light Color: White
    - Rated Voltage: 8~30V
    - Power: 8W
    - Luminous Flux: 126~144lm
    - Color Temperature: 6000K
    - Connector Type: Cable connecting
    - Application: Daytime running light / fog light
    - Other Features: Water resistant
    [свернуть]

    То, что царапают на обложке - не показатель для меня.
    Я судил по реальной работе... Очень зачётные...
    Я их выставил на продажу - как купил за 20,7$ так и продаю...

  6. #96
    Fhloston
    root
    Цитата Сообщение от vilen Посмотреть сообщение
    Дождался, подключили всё по феншую, согласно Конвенции: включил зажигание (тишина), завел машину - включились ДХО, включил габариты - ДХО отключились. За подключение взяли 150гр. Всё подключение в пределах двигателя.
    Поподробнее. КАК подключили?

    Так?

  7. #97
    vilen
    Автор темы
    Цитата Сообщение от Fhloston Посмотреть сообщение
    Поподробнее. КАК подключили?
    Эта схема, если есть блок ДХО, её уже обсуждали на 4 странице + у меня стоит две релюшки. Ранее есть видео работы ДХО., единственно чего нет в видео, при "моргании" дальним светом, ДХО у меня не отключается.
    Последний раз редактировалось vilen; 11.02.2013 в 14:42.

  8. #98
    Fhloston
    root
    У вас скорее всего блок ДХО реализован на этих 2-х релюхах.
    Подозреваю, что по аналогии как в статье http://nanoshoping.ru/reviews_and_ar...imi_rukami.php
    Начинает проясняться.

  9. #99
    edelweis
    Старожил
    Цитата Сообщение от vilen Посмотреть сообщение
    Эта схема, если есть блок ДХО,
    Цитата Сообщение от Fhloston Посмотреть сообщение
    Поподробнее. КАК подключили?
    Так?
    Мона так

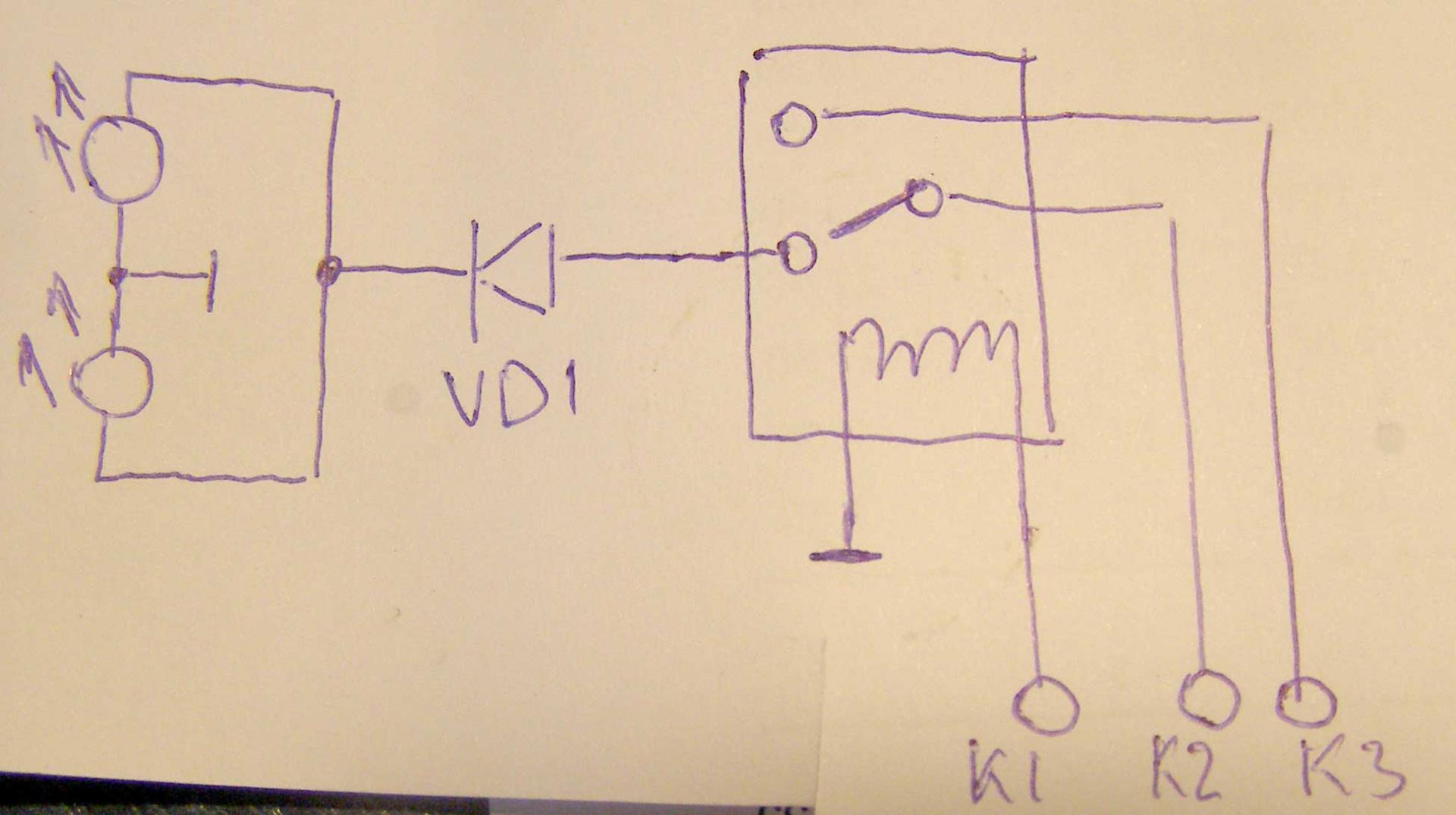

    Установка ДХО (дневные ходовые огни), отчет.-p1018133.jpg

    Простейшая схема подключения ДХО.
    VD шотки (так…на всяк случай)
    Реле (если тока ДХО, то релюху можно 12V/5A), на схеме показано в нормально замкнутом состоянии.
    На упр. Катушку реле (К1) подаём +12 с (габаритов, ближнего, дальнего… - т.е.
    с какого подадите, при включение оного ДХО спят).
    На К2 +12 с ЗАВЕДЁННОГО двигателя.
    Можно и более наворотить (т.е. повторителем поворота и прочее…).
    Это банальная схема и БЕЗ ВСЯКОГО БЛОКА ДХО!
    Желательно до VD1 поставить предохранитель на 0,5-1А
    Если перед диодом поставить электролитическую ёмкость (50mKх35V), то выключение
    будет псевдо плавным…

  10. #100
    edelweis
    Старожил
    И на последок, если уж по уму, и ДХО дорогие, то очень полезно и доходчиво
    тут http://www.drive2.ru/cars/chevrolet/...ournal/276652/
    PS
    К стати, если кто имеет желание установить те ДХО, которые
    мне не подошли (по геометрии корпуса пост №92) – а я их продаю…170 грн.
    Так вот, на базе их, можно иметь ДВА в одном.
    И ДХО и повторитель поворота и ДХО пониженной при включённом ближнем…
