Кто как крепит огнетушитель?

Страница 3 из 14 ПерваяПервая 1234513 ... ПоследняяПоследняя
Показано с 21 по 30 из 138
  1. #21
    сосед
    Старожил

    Re: Кто как крепит огнетушитель?

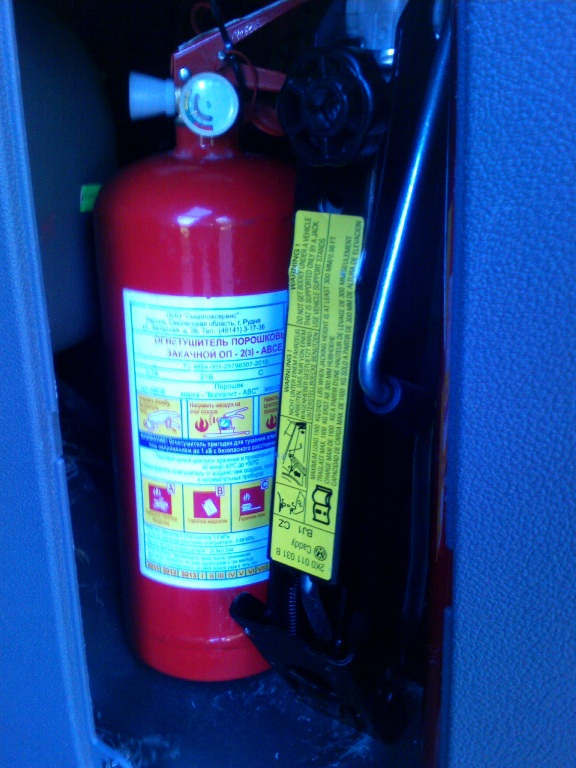

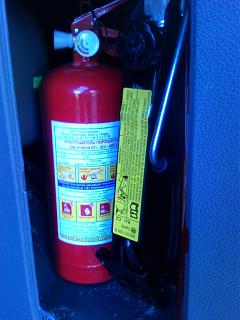

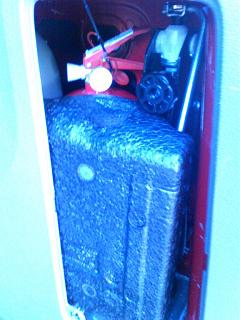

    По просьбам товарищей))
    Миниатюры Миниатюры Кто как крепит огнетушитель?-img0343a.jpg   Кто как крепит огнетушитель?-img0344a.jpg

  2. #22
    Koba
    Автор темы

    Re: Кто как крепит огнетушитель?

    Спасибо! Всё понятно! У меня там голая железка и "кармашков" нет

  3. #23
    сосед
    Старожил

    Re: Кто как крепит огнетушитель?

    Нарыл у коллег....

    Для изготовления нам потребуются куски жести, стальная полоса (2-4 мм толщиной, 15-30 мм шириной), сварочный аппарат, резиновая лента крепления расширительного бачка от ВАЗ (короткая), 5 саморезов, крестовая отвертка, дрель, сверла 3,1 и 4,5 мм, щетка-насадка на дрель, уайт-спирит, клей "Момент-1", краска в баллончике черная, тиски, кувалда, ножовка по металлу или болгарка, ветошь неопрен (я брал коврики от компьютерной мыши) и 3 часа свободного времени.

    Итак, будем устанавливать вот такой огнетушитель:



    Кстати, если у кого огнетушители с пластиковым корпусом или пластиковым рычагом - настоятельно рекомендую их утилизировать нах (в соответствии с действующим Законодательством) и купить 2-литровый огнетушитель с встроенным манометром.

    Диаметр огнетушителя 114 мм, высота баллона 243 мм.

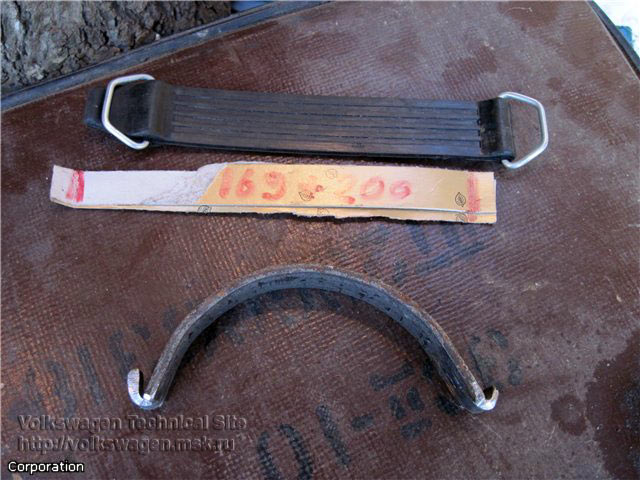

    Из стальной полосы отрезаем полосу длиной 200 мм. Отступаем от каждого края по 15 мм и подгоняем ширину полосы под ширину петелек на ВАЗовской резиновой ленте. В тисках зажимаем полосу за конец и с помощью молотка загинаем концы. Далее также в тисках с помощью кувалды малой и силы рук, придаем полосе радиус закругления 57 мм. Должно получиться как-то так:

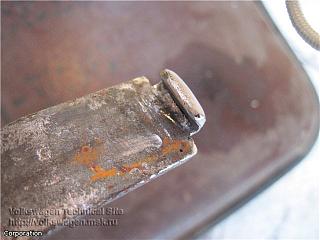

    А концы нужно обработать напильником примерно так:



    Отрезаем второй кусок полосы длиной 150 мм и в тисках сгинаем по радиусу 57мм, но теперь уже без крючков. Качество загиба контролируем по прилеганию к корпусу огнетушителя.

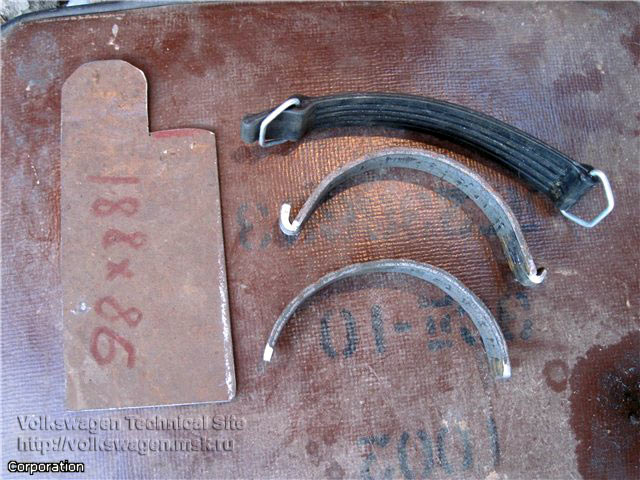

    Из куска стали толщиной 2,0-3,0 мм вырезаем пластину прямоугольного размера 188х86 мм, а затем делаем вырез как показано на картинке. Данный вырез необходим для того, чтобы можно было одеть петлю резиновой ленты после сварки (а то не влезет).

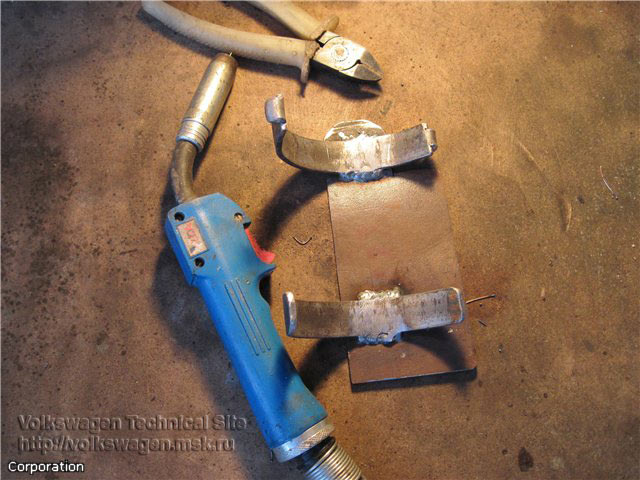

    Примеряем полосы (особенно верхнюю с крючками) и приступаем к сварке. Обратите внимание, что наши полукольца варятся на площадку не симметрично, а со смещением влево (см. фото). Это необходимо для удобного монтажа/демонтожа огнетушителя без дополнительных заморочек.



    Еще раз примеряем по месту и размечаем отверстия для саморезов. Я брал никелированные саморезы длиной 30 мм диаметром 4 мм. Для этого отверстия в площадке делаем 4,5мм-сверлом. 5 шурупов достаточно для прочного закрепления системы. Обратите внимание, что отверстия в кузове можно сверлить не по всей площади опорной пластины. Под облицовкой багажника необходимо прощупать металл и убедитьтся, что сверло не пройдет мимо или не попадет в край (тогда его сломает). Отверстия в кузове сверлим сверлом 3,0-3,1 мм. Сначала делаем одно отверстие и закручиваем саморез. Затем второе и второй саморез. Далее сверлим оставшиеся 3 отверстия. Откручиваем систему и зачищаем ее щеточной насадкой на дреле. Обезжириваем уайт-спиритом, просушиваем и красим в готичный черный цвет. На внутренние плоскости поддерживающих полуколец наклеиваем полоски неопрена, вырезанного из компьютерного коврика. Я использовал клей "Момент-1". Даем клею немного подсохнуть и прикручиваем кронштейн к кузову 5 саморезами.
    Миниатюры Миниатюры Кто как крепит огнетушитель?-130245_02.jpg   Кто как крепит огнетушитель?-130245_03.jpg   Кто как крепит огнетушитель?-130245_04.jpg   Кто как крепит огнетушитель?-130245_05.jpg   Кто как крепит огнетушитель?-130245_07.jpg


  4. #24
    Koba
    Автор темы

    Re: Кто как крепит огнетушитель?

    сосед, спасибо! примерно так и хотел себе наколхозить. Но кронштейн хочу покрасивше)

  5. #25
    zipnk
    Участник

    Re: Кто как крепит огнетушитель?

    Вот мысль по поводу размещения огнетушителя наводит на какие соображения - при пожаре под капотом очень часто что капот открыть уже не получается так как это принято обычно, трос накгревается и вытягивается при попытке дернуть за "открывашку" из салона, или по каким то другим причинам , как то в машине все больше пластмассовых деталей. Вот интересно, почему ни один их серийных автомобилей не оборудован системой автономного пажаротушения, на спортивных автомобилях как я понимаю это обязательное условие... может есть мысль как это можно реализовать своимим руками ?

  6. #26
    paschket
    Старожил

    Re: Кто как крепит огнетушитель?

    Есть специальные огнетушители , ставятся под капот, срабатывают от сигнала 12 вольт.Уже давно всё придумано, только при ТО им нужен двухлитровый баллон.

  7. #27
    Александер
    Участник

    Re: Кто как крепит огнетушитель?

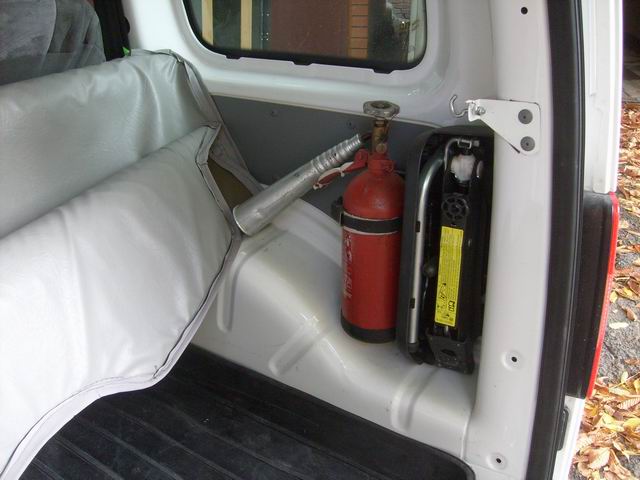

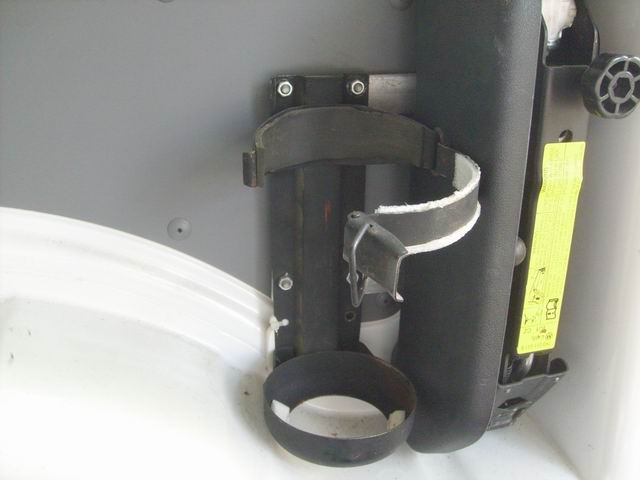

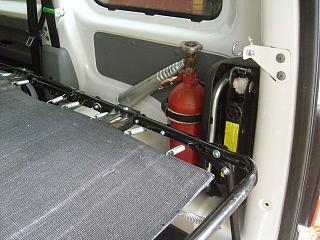

    Крепление, вот такое. Но, если машина гружённая, то добраться до него будет проблематично....
    Миниатюры Миниатюры Кто как крепит огнетушитель?-izmenenie-razmera-s6301633.jpg   Кто как крепит огнетушитель?-izmenenie-razmera-s6301635.jpg   Кто как крепит огнетушитель?-izmenenie-razmera-s6301657.jpg

  8. #28
    FIKUS
    Участник

    Re: Кто как крепит огнетушитель?

    Предложу свой вариант крепления огнетушителя. Часто занимаюсь сварочными работами ну и решил совместить, большой огнетушитель для работы и для машины...
    http://imageshack.us/photo/my-images/27 ... 11271.jpg/
    Продавался уже с креплением, ну и внешний вид красивый... Люди думают, что это баллон с азотом, пока внимательно не рассмотрят)))

  9. #29
    bokampe
    Участник

    Re: Кто как крепит огнетушитель?

    доброго времени суток!

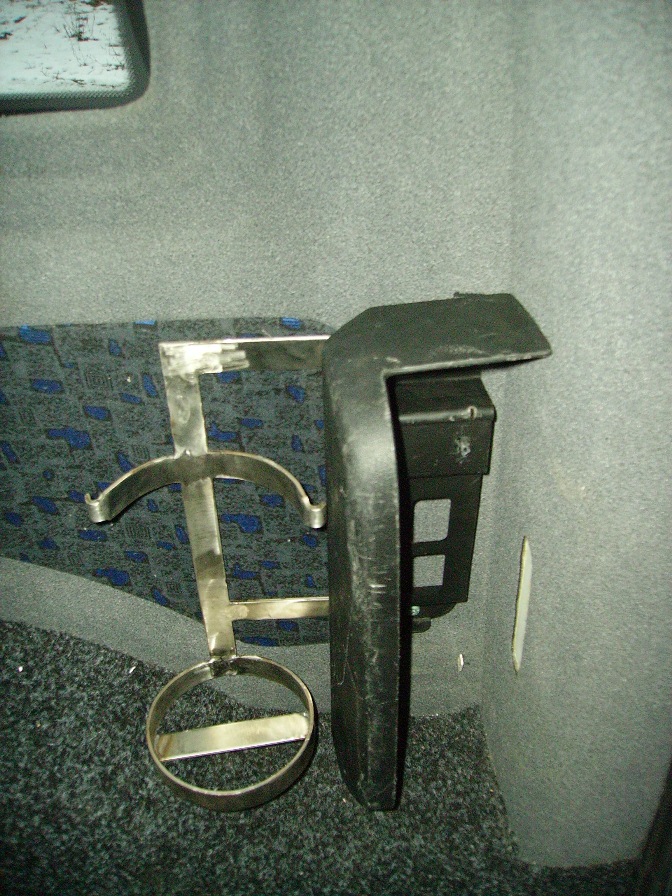

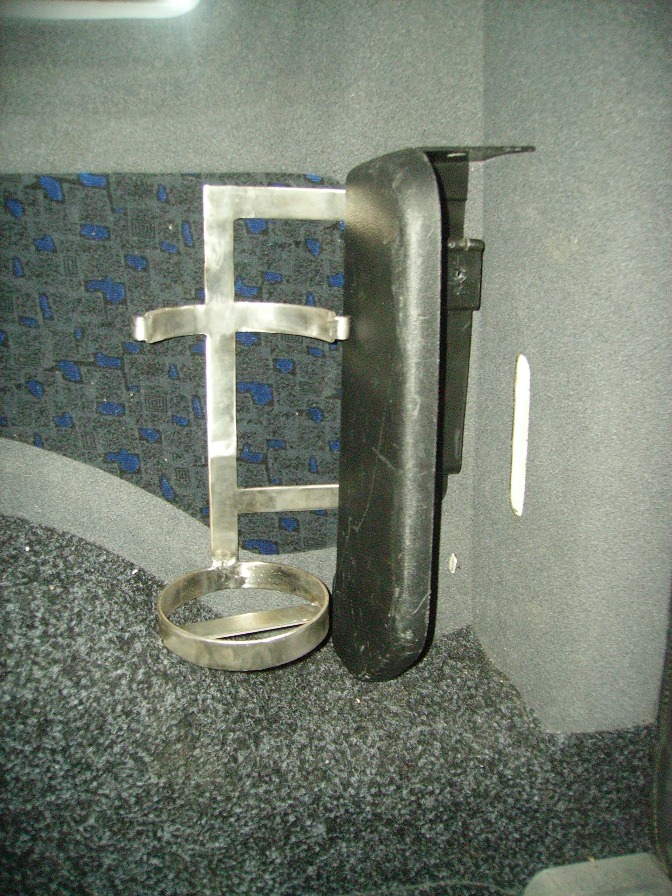

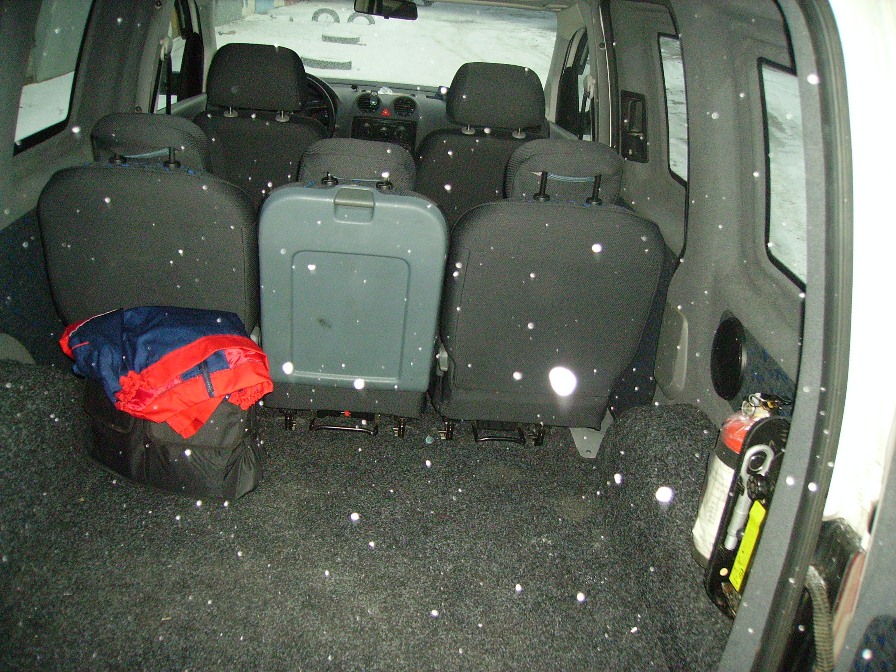

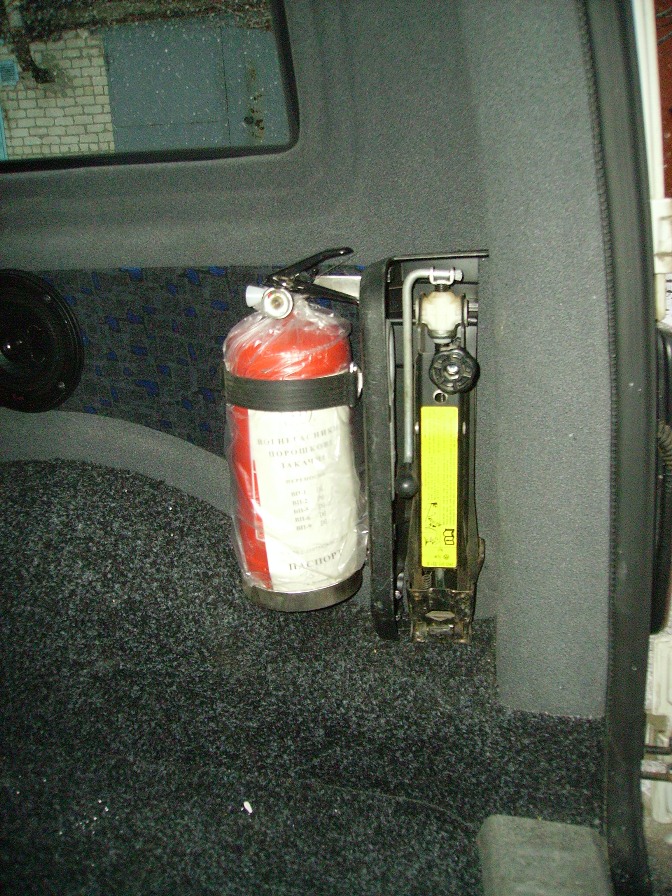

    Совместил два вышеописанных способа крепления огнетушителя - вот что вышло.
    Миниатюры Миниатюры Кто как крепит огнетушитель?-pict3494.jpg   Кто как крепит огнетушитель?-pict3495.jpg   Кто как крепит огнетушитель?-pict3493.jpg   Кто как крепит огнетушитель?-pict3492.jpg

  10. #30
    081
    Читатель

    Re: Кто как крепит огнетушитель?

    Вот буржуи! А у мене такой штуки под ключики нема...
