  1. #291
    сосед
    Старожил
    Это хорошо, что будет коммутация самого блока, а то будет там за ухом клацать релюхами! А про "клипсы" , "орешки" чисто на малые токи -еще куд ни шло, а так...я на старую добрую скрутку и под темрокембрик

  2. #292
    ZemlyaK
    Новичок
    Цитата Сообщение от StirlitZ Посмотреть сообщение

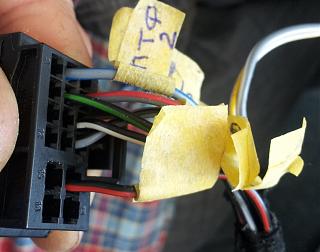

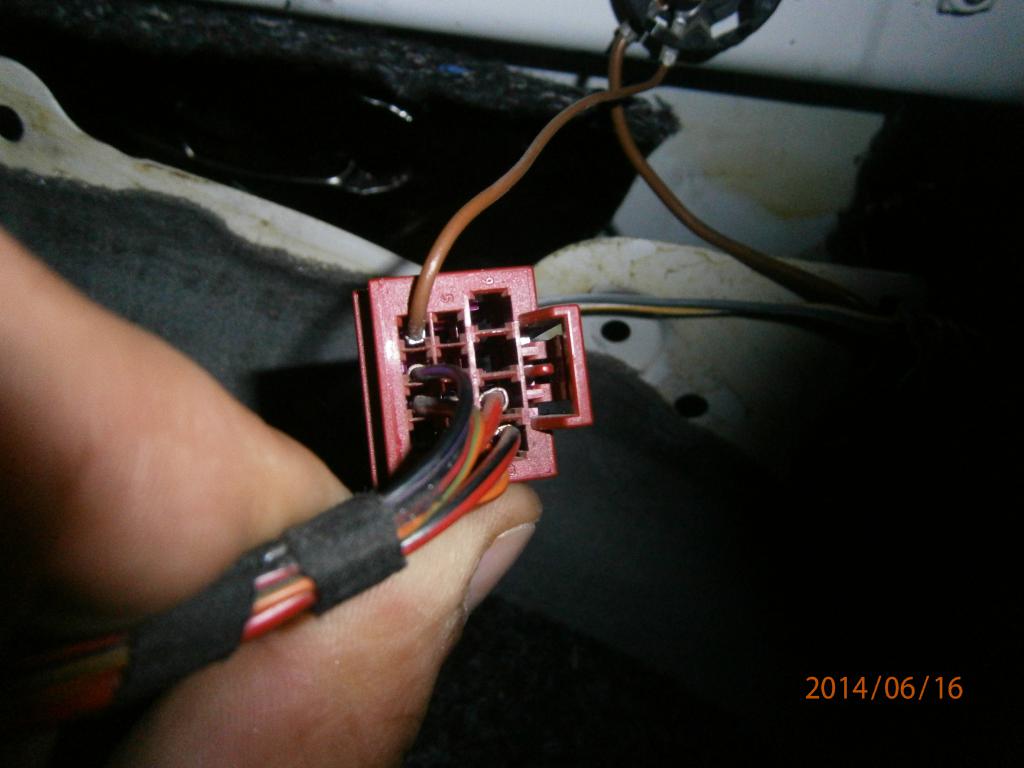

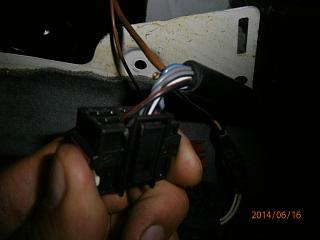

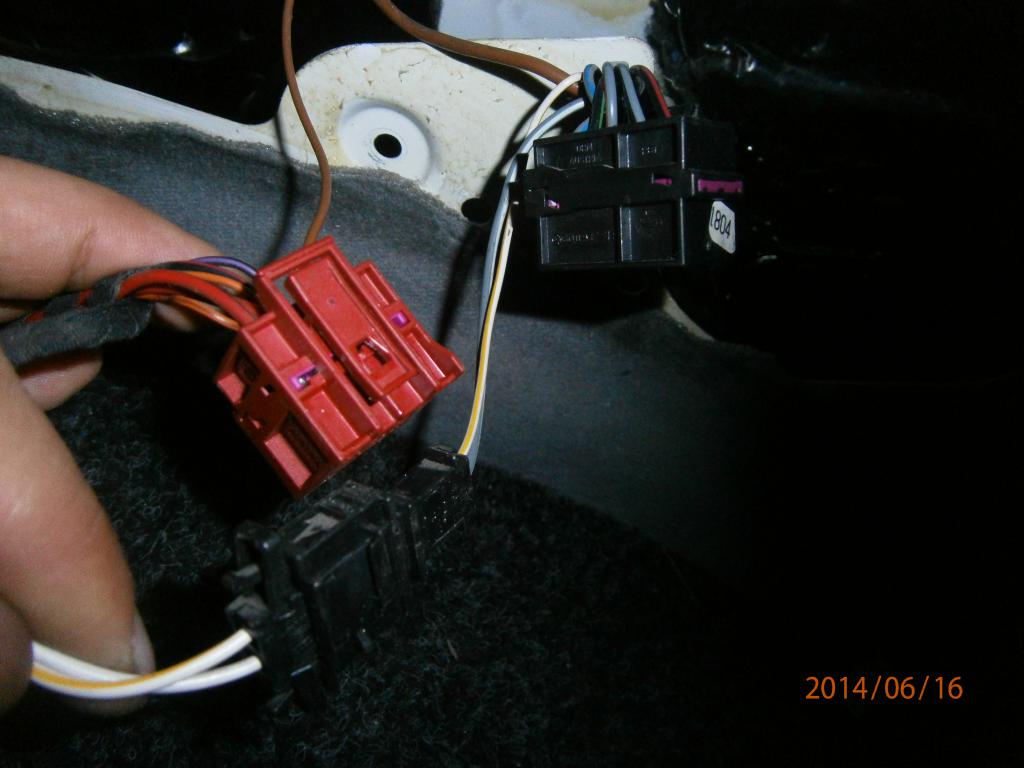

    На 1й фотке разъем, который надо переделать.

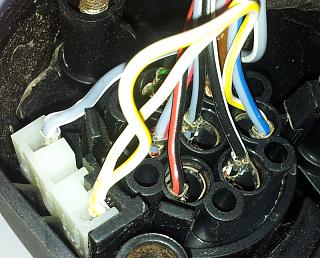

    На 2й - как всё в моей розетке устроено.
    Со 2го контакта розетки, который на задние ПТФ (сине-серый провод), проброшен провод (бело-желтый) на микрик индикации подключения прицепа. В обычном состоянии все 3 провода: серо-синий, серо-белый и желто-белый - соеденены в 1 цепь.
    Визуально там так всё с завода шло.
    У меня точно такая же розетка и блок прицепа как на фото у StirlitZ в посте 187 на 19 стр.
    Проблема в следующем:
    - На прицепе не работает освещение и на приборной панели горит лампа неисправности освещения;
    - Комп диагностика на сервисе показала, что блок прицепа ошибок не содержит;

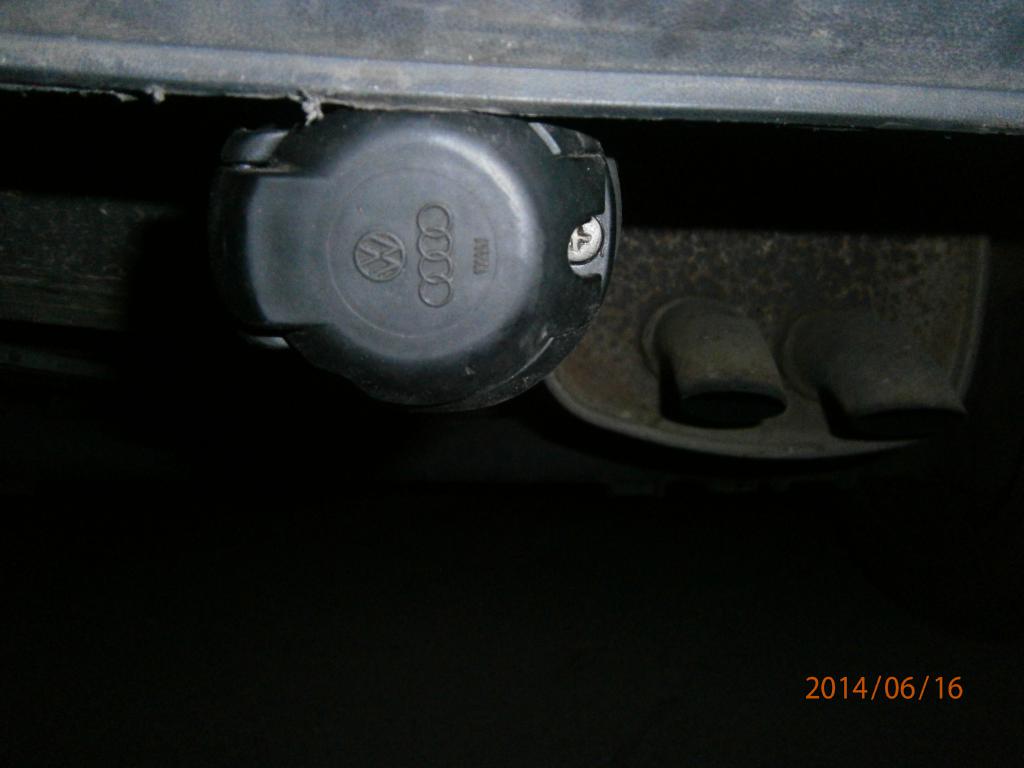

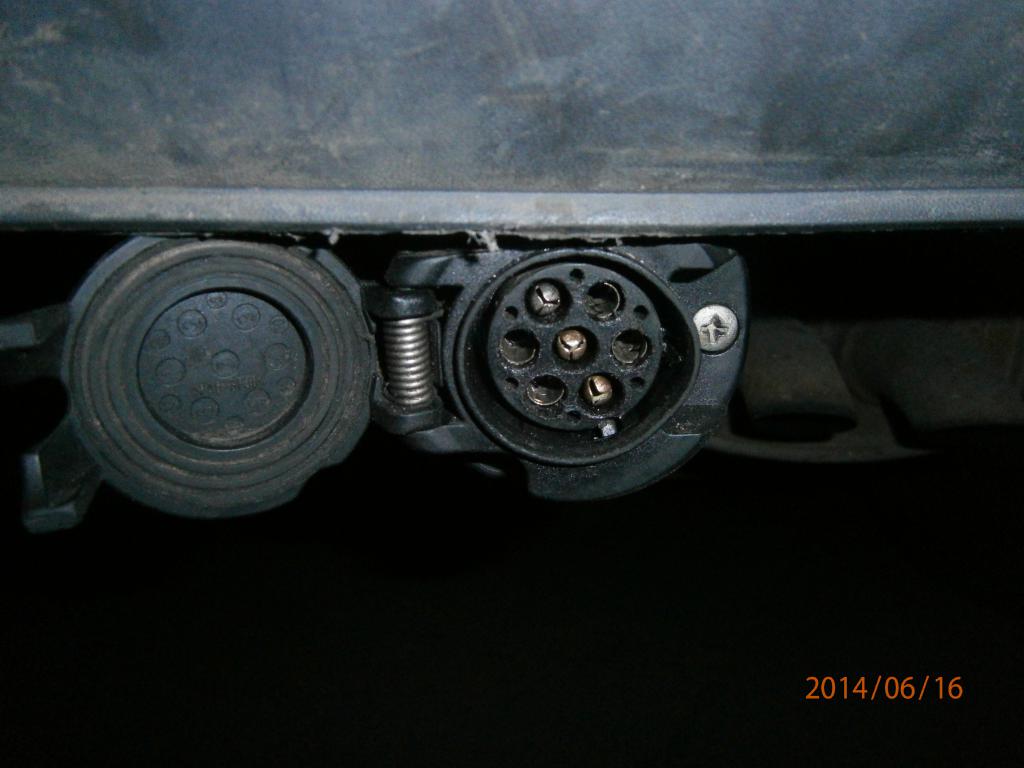

    - На машине включил габариты, стоп и аварийку - полез с контрольной лампой в розетку фаркопа на автомобиле - один провод на массу в гнездо 3, второй на правый габарит в гнездо 5 - контролька зажглась с некоторой паузой (пара секунд). Но это единственная комбинация при которой контролька зажглась. Причем горит она не зависимо от того, в каком положении находится микрик в розетке;
    - Во всех остальных комбинациях контрольная лампа не зажигается.

    Подскажите, где порылась собачка...? Какова вероятность, что глючит блок упр. прицепом?
    Миниатюры Миниатюры Фаркоп-p6160060.jpg   Фаркоп-p6160056.jpg   Фаркоп-p6160055.jpg   Фаркоп-p6160053.jpg   Фаркоп-p6160051.jpg

    Фаркоп-p6160048.jpg   Фаркоп-p6160047.jpg
    Последний раз редактировалось ZemlyaK; 16.06.2014 в 03:06.

  3. #293
    ZemlyaK
    Новичок
    Сегодня продолжил "самодиагностику" с помощью тестера.

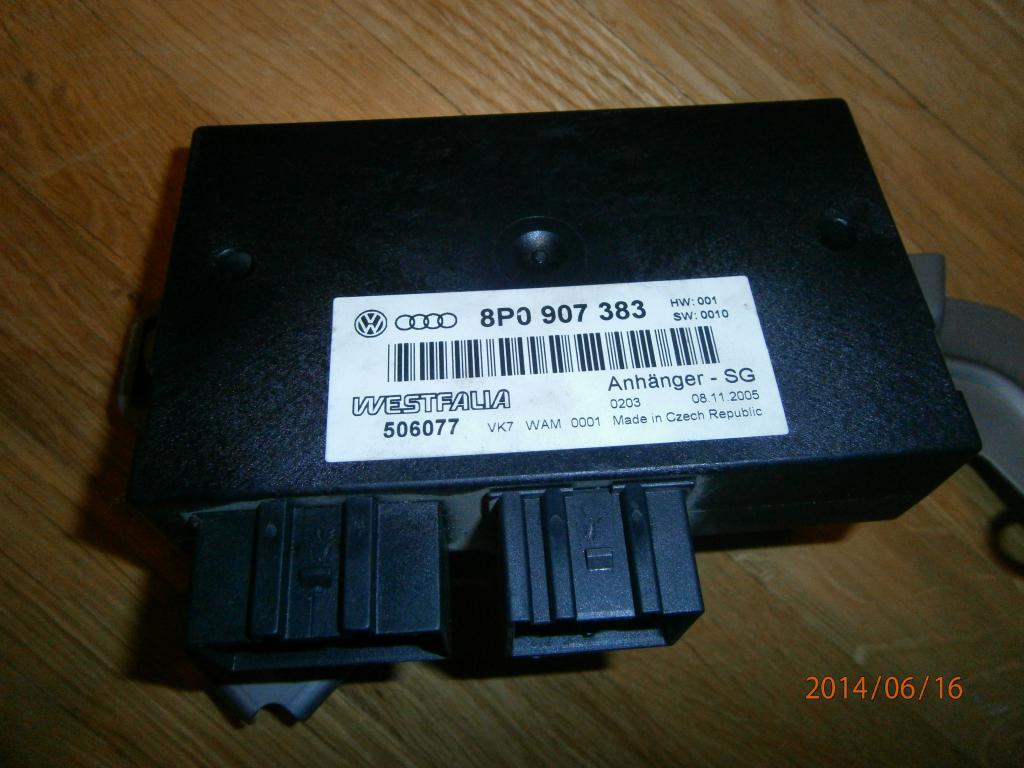

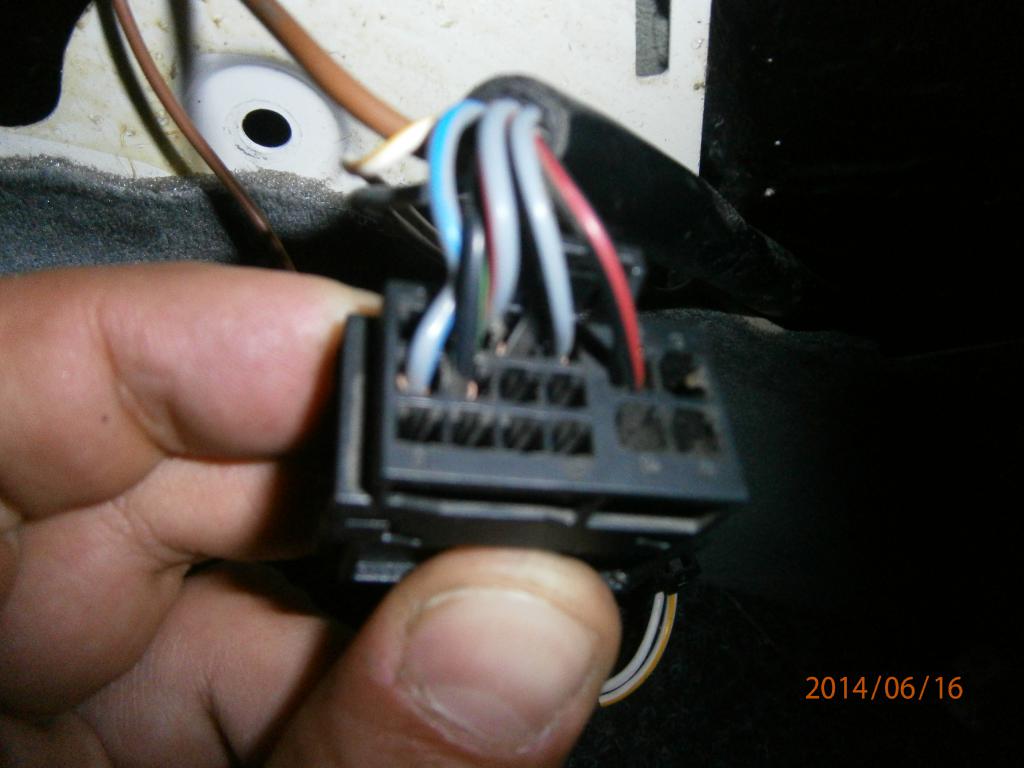

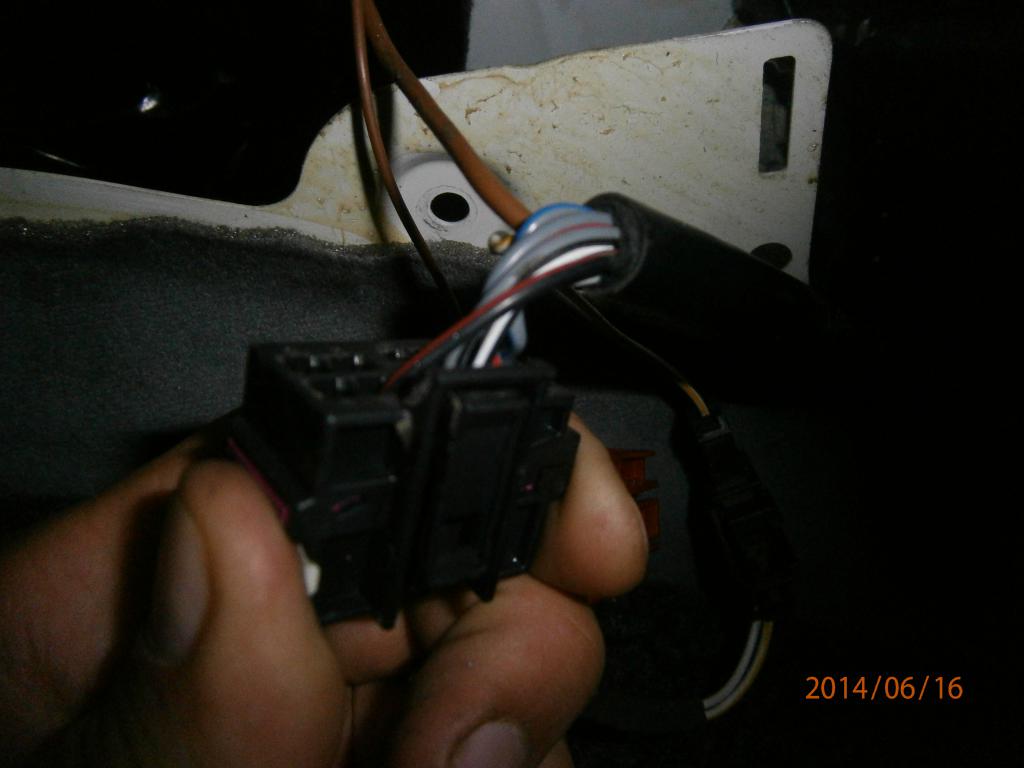

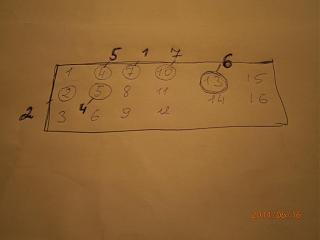

    1. Все прозванивается от розетки до черной колодки (которая подключается на блок фаркопа Westfalia 506077) - таким образом исключаю обрыв цепи от блока до розетки. На фото фактическая распиновка, установленная опытным путем...
    2. Перевел тестер в режим измерения напряжения в режим 20 V и засунул один штекер в разъем массы, вторым - поочередно прошелся по оставшимся шести гнездам - везде напряжение "пляшет" от 2 до 4,5 В.
    3. В том же режиме тестера подключил контрольную лампу паралельно щупам тестера и опять прошелся по всем разъемам. Только между 5-ым (пр. габарит) и 3-м (масса) зажглась лампа и тестер показал 12В. Во всех остальных вариантах лампа не загоралась и тестер показывал 0.01-0.02В.

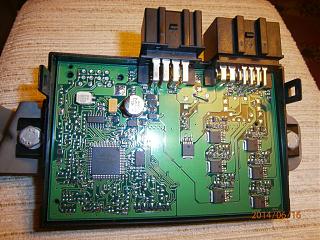

    4.Вскрыл сам блок - плата чистенькая, даже пыли нет, паленым не пахнет.

    Буду благодарен, если кто-либо подскажет по делу куда дальше рыть...
    Миниатюры Миниатюры Фаркоп-p6160072.jpg   Фаркоп-p6160044.jpg
    Последний раз редактировалось ZemlyaK; 16.06.2014 в 23:59.

  4. #294
    ZemlyaK
    Новичок

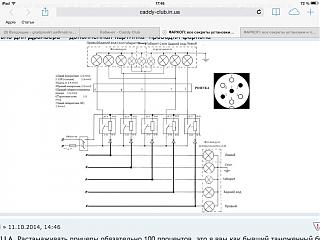

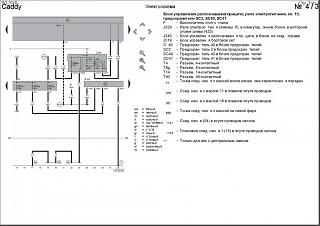

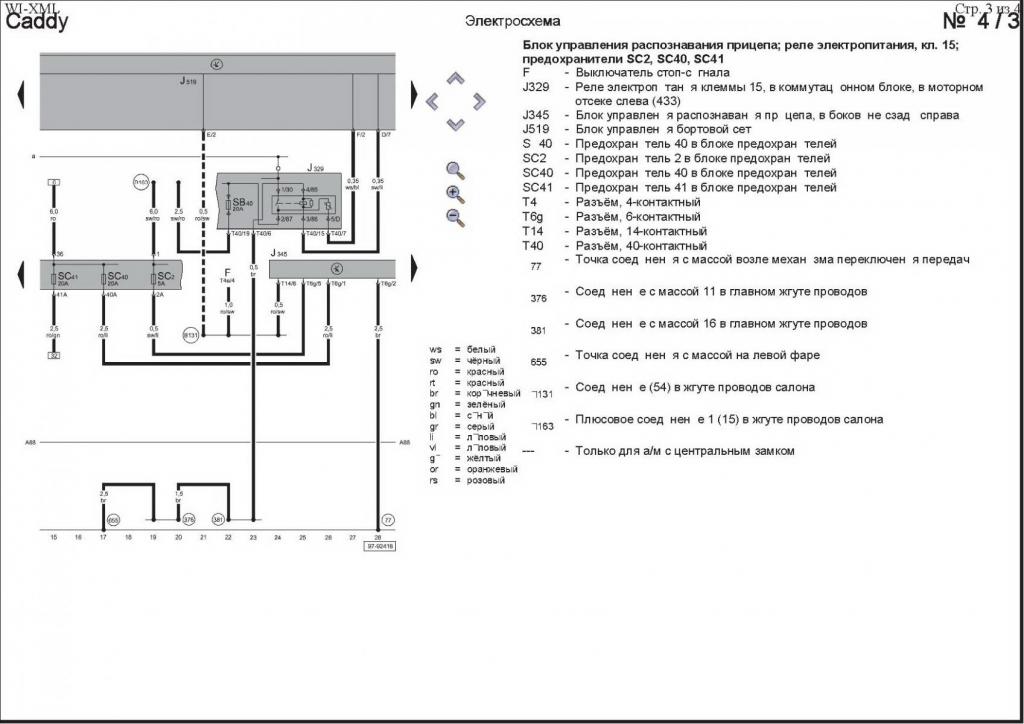

    Еще и еще раз перечитывая 30 страниц этой темы я наткнулся на схему сосед'а из поста 111 с 12 страницы.
    Оказывается, блок прицепа завязан на три предохранителя под крышкой в левой боковой стенке панели приборов - 2, 40 и 41. http://monolith.in.ua/zamena-predohraniteley-vw-caddy/
    И тут меня осенило, что я как всегда полез "менять кольца через выхлопную трубу". Пошел, глянул и, естественно, предохранитель номер 40 сгоревший!!! Поменял и все засветилось! Счастью моему в час ночи не было предела!)))

    Затвра заеду на сервис и напишу заявление на возврат денег за диагностику *censure*, которая не смогла установить очевидную причину не светящегося прицепа. Еще и мудиле электрику сказал бы, что он такой...
    Миниатюры Миниатюры Фаркоп-podklyuchenie-pr-and-10.jpg

  5. #295
    pavlikof
    Новичок
    подскажите фаркопы оригинальные от CADDY и TOURAN одинаковые?

  6. #296
    vilen
    Старожил

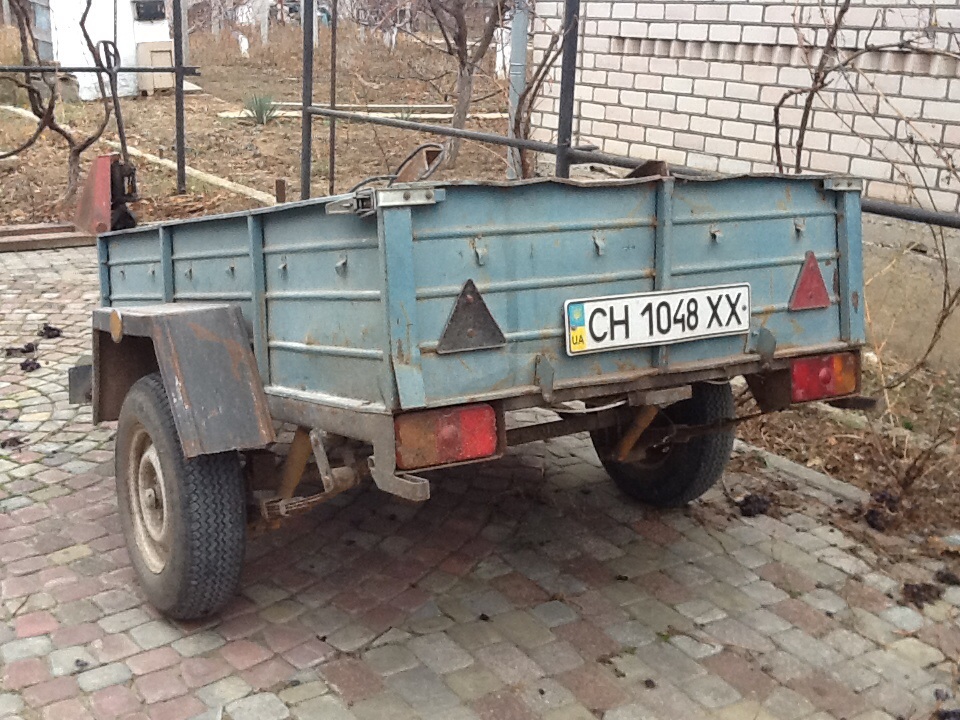

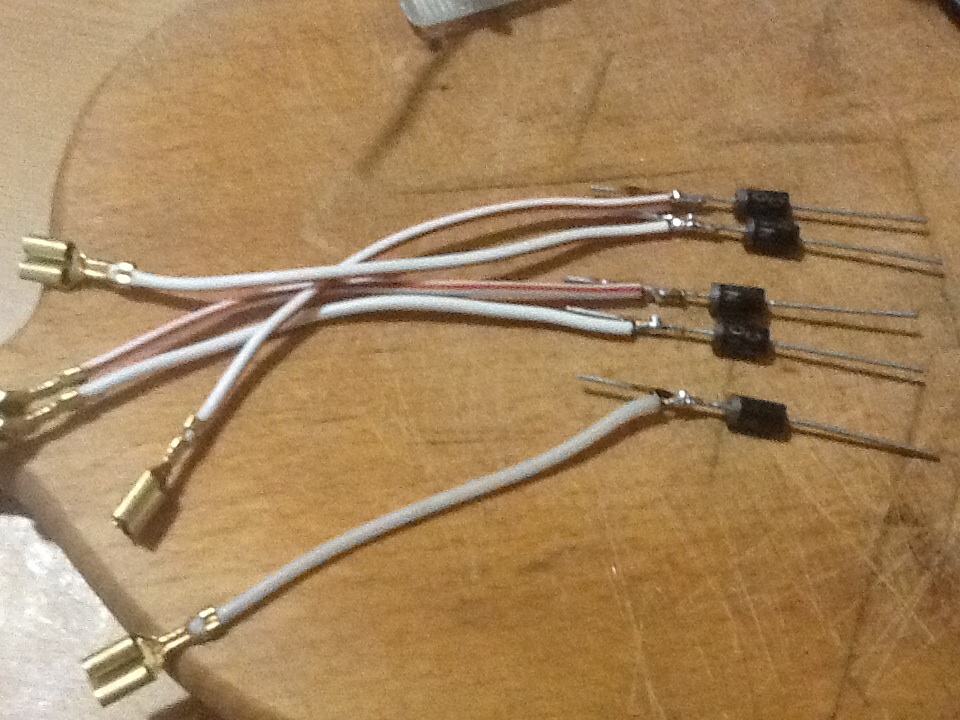

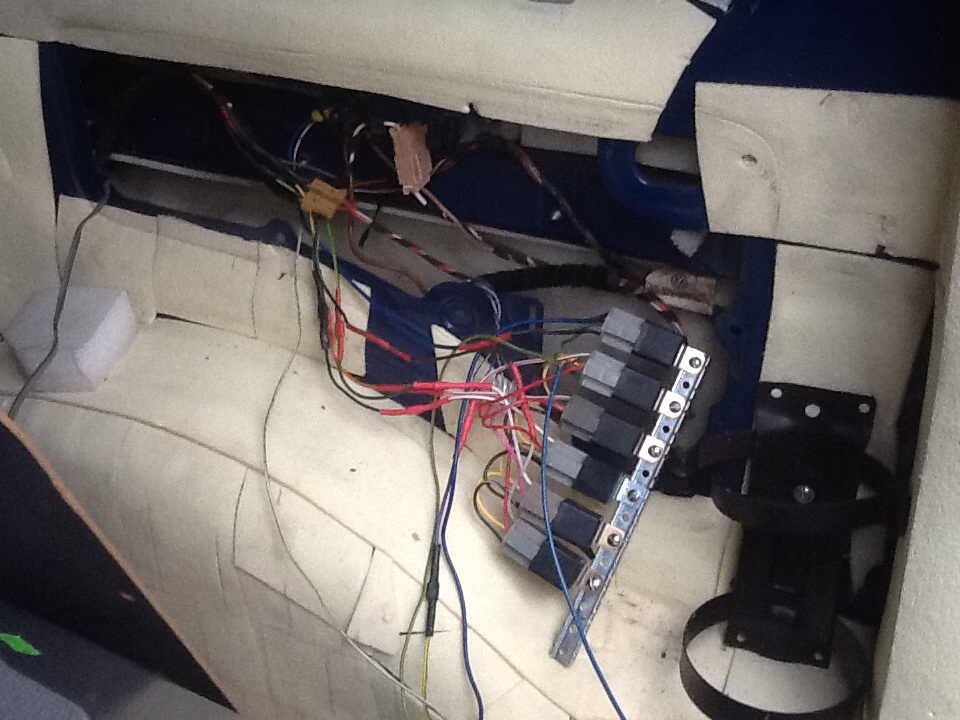

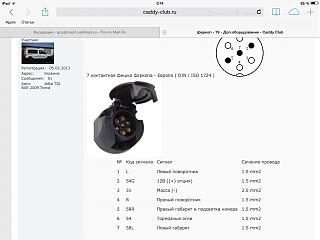

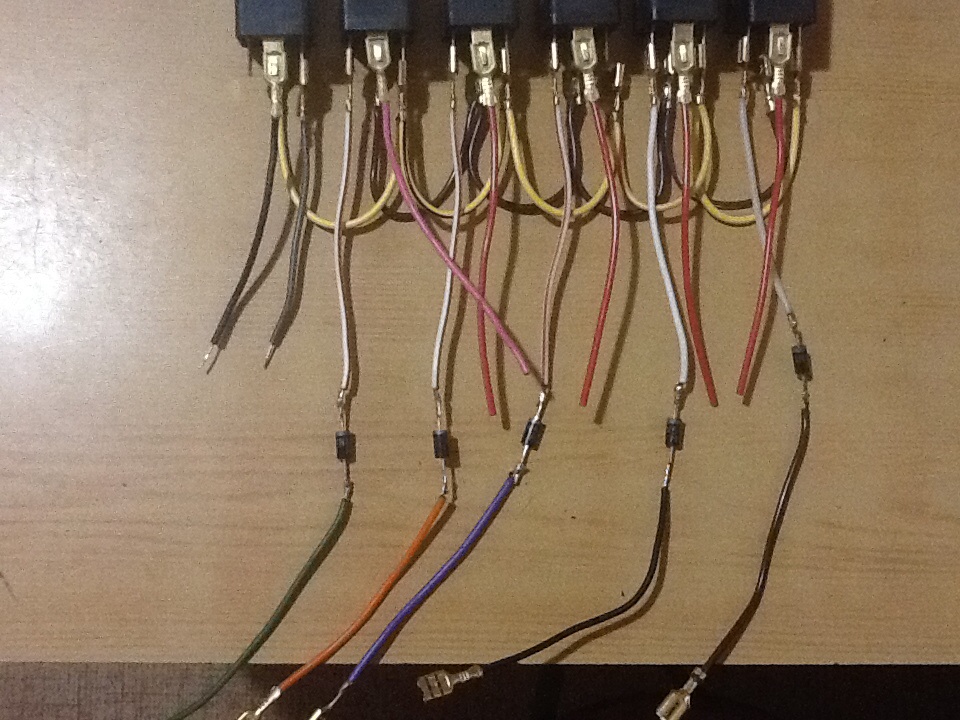

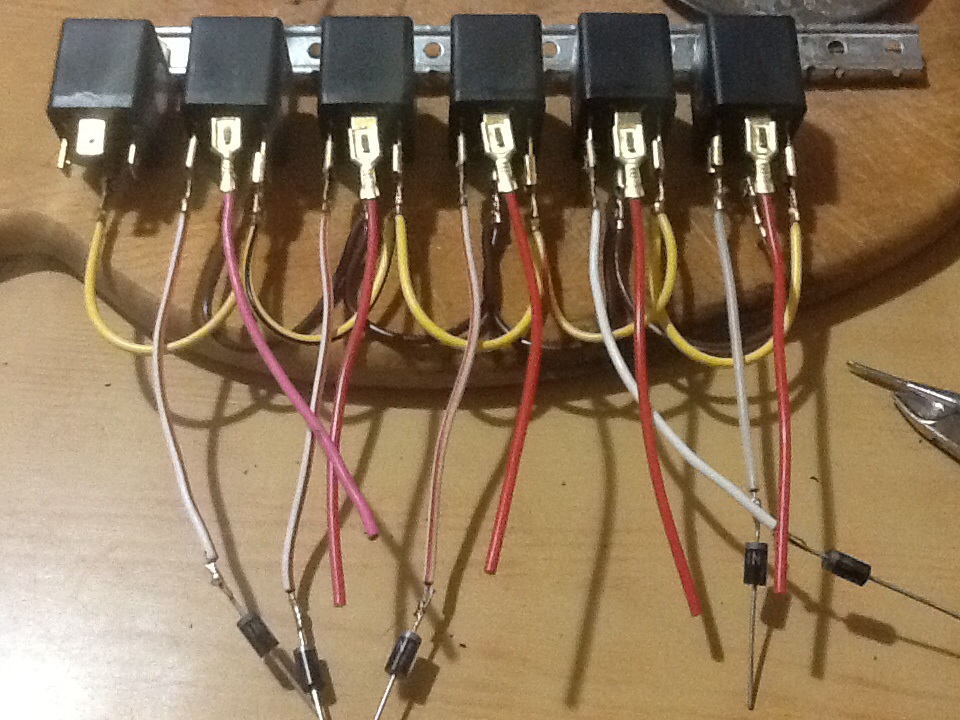

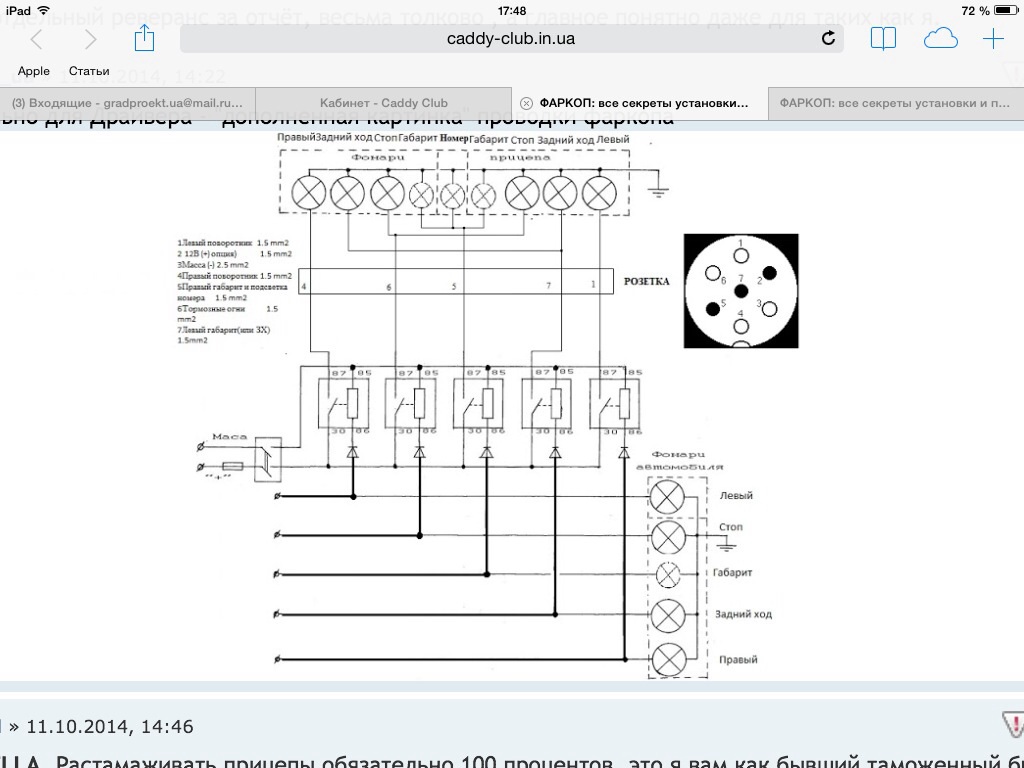

    Сбылась моя мечта, купил прицеп. Фаркоп я установил давно, а на счет подключения электрики не сложилось, покупка прицепа заставила решать с подключением быстро, пока тепло(+14). Друзья скинули мне две фотки с готовой приблудой(спасибо Сергею Драйверу), глядя на нее я за час сваял аналогичное. В помощь понадобилось еще две фотки со схемой подключения(спасибо Сергею Микки). Со всеми этими знаниями я посетил электрика, со всеми доделками, улучшениями, пайками, прозвонами, ушло 5 часов на получение готового результата. У электрика возникало масса вопросов зачем то, зачем это, но в ходе подключения он практическим путем убеждался в продуманности всей схемы.
    Миниатюры Миниатюры Фаркоп-image.jpg   Фаркоп-image.jpg   Фаркоп-image.jpg   Фаркоп-image.jpg   Фаркоп-image.jpg

    Фаркоп-image.jpg   Фаркоп-image.jpg   Фаркоп-image.jpg   Фаркоп-image.jpg

  7. #297
    yurikby
    Участник
    Подскажите, в чем отличие 2K0803881F и 2K0803880C от 2K0092155A. Последний идет как аксессуар Votex с другим креплением. Зачем другое крепление к кузову?


  8. #298
    Маклай
    Дед
    Цитата Сообщение от yurikby Посмотреть сообщение
    в чем отличие
    В цене. 28 тысяч и 34 тысячи - разница ощутима...

  9. #299
    сосед
    Старожил
    ну разница на мой взгляд F - самый бюджет, так как крепеж крюка на болтах, С - уже подороже, так как крюк быстросъемный, ну А - может отличаться самой конструкцией самой балки и крепежа того же крюка

  10. #300
    yurikby
    Участник
    Сегодня полезу под машину, гляну наличие боковых отверстий. На фотографиях из интернета и с этого форума фаркоп крепится к плоскости, параллельной днищу. О перпендикулярной (A) - впервые слышу.
