Как снять задний бампер?

Страница 1 из 4 123 ... ПоследняяПоследняя
Показано с 1 по 10 из 32
  1. #1
    Витас
    Участник

    Как снять задний бампер?

    Подскажите как снимается задний бампер у CADDY-holiday life 1.6 2007?

  2. #2
    Витас
    Автор темы

    Re: Как снимается задний бампер у CADDY-holiday life 1.6 2007г.?

    Возможно кому пригодится http://volkswagen.msk.ru/forum/index.ph ... try1967711

    Накладка заднего бампера
    Инструкция. Накладка заднего бампера снимается в сборе с балкой бампера. Только после снятия накладку и балку бампера можно отсоединить друг от друга.
    * В зависимости от варианта модели следует учитывать незначительные различия в снятии и установке.
    Описание конструкции


    1 - Облицовка заднего бампера
    * из материала PP (полипропилен)/EPDM
    * снятие → Глава
    * установка → Глава
    2 - Шестигранная гайка
    * по 2 шт. с каждой стороны
    * момент затяжки 20 Нм
    3 - Балка бампера
    * Снятие балки бампера → Глава
    4 - Винт
    * по 3 шт. с каждой стороны
    * момент затяжки 2 Нм
    5 - Шестигранная гайка
    * по 2 шт. с каждой стороны
    * момент затяжки 20 Нм

    Снятие


    – Вывернуть винты -4- в колесных арках слева и справа.
    – Отвернуть шестигранные гайки -2- снизу от каркаса бампера -3- .
    – Отвернуть шестигранные гайки -5- от задней траверсы.
    – При помощи второго монтажника снять накладку заднего бампера -1- параллельно из направляющих профилей.
    Инструкция. При модельном варианте „Caddy Maxi“ накладку заднего бампера -1- нужно отстегнуть от боковых направляющих профилей.
    Установка
    Установка облицовки заднего бампера осуществляется в обратной последовательности.
    Моменты затяжки в соответствии с описанием конструкции → Глава
    – Проверить, чтобы зазоры были ровными и правильного размера → Группа ремонта00

    Балка бампера с накладкой заднего бампера

    Описание конструкции
    Инструкция. На рисунке показана балка бампера при наличии тягово-сцепного устройства. При отсутствии тягово-сцепного устройства балка бампера имеет аналогичную конструкцию.


    1 - Накладка бампера
    * из материала PP (полипропилен)/EPDM
    * снятие → Глава
    * установка → Глава
    2 - Балка бампера
    * снятие → Глава
    * установка → Глава
    3 - Винт
    * 4 шт.
    * момент затяжки 9 Нм

    Снятие
    Инструкция. Ниже дано описание работ по снятию и установке балки бампера при наличии тягово сцепного устройства. При отсутствии тягово-сцепного устройства балка бампера снимается и устанавливается аналогичным образом.
    – Накладка заднего бампера при наличии тягово-сцепного устройства, снятие → Глава

    – Выкрутить винты -2- и снять балку заднего бампера -2- с облицовки -1-.
    Установка
    Сборка балки заднего бампера -2- с облицовкой -1- осуществляется в обратной последовательности.
    – Установить накладку заднего бампера для тягово-сцепного устройства → Глава
    Моменты затяжки в соответствии с описанием конструкции → Глава



    Накладка заднего бампера при наличии тягово-сцепного устройства
    Инструкция. Облицовка бампера снимается в сборе с балкой бампера. Накладку бампера и каркас бампера можно разъединять только после этого демонтажа.
    . В зависимости от модельного варианта и от комплектации автомобиля накладка заднего бампера может устанавливаться для различных исполнений тягово-сцепных устройств.
    Описание конструкции

    1 - Облицовка заднего бампера
    * из материала PP (полипропилен)/EPDM
    * снятие → Глава
    * установка → Глава
    2 - Балка бампера
    * Снятие балки бампера → Глава
    * на автомобилях с тягово-сцепным устройством с модельного года 2008 более не устанавливается
    3 - Винт
    * по 3 шт. с каждой стороны
    * момент затяжки 2 Нм
    4 - Подкладная шайба
    * 2 шт.
    5 - Винт
    * 2 шт.
    * момент затяжки 20 Нм


    Снятие
    Инструкция. В зависимости от варианта модели следует учитывать незначительные различия в снятии и установке.

    – Снять кронштейн с шаровой головкой → Поз.
    Инструкция. На автомобилях Ecofuel из-за конструкции выхлоной трубы глушителя нельзя демонтировать шаровую головку тягово-сцепного устройства. На этих автомобилях тягово-сцепное устройство нужно снимать в сборе.
    – Вывернуть винты -3- в колесных арках слева и справа.
    – Вывернуть из каркаса бампера-2- снизу болты-5- с шайбами -4- .
    – Отсоединить разъёмы парковочного ассистента (если имеется) → Электрооборудование; Группа ремонта94.
    – Вдвоем вывести облицовку заднего бампера -1- из направляющих профилей, держа ее строго параллельно.
    Установка
    Установка облицовки заднего бампера -1- осуществляется в обратной последовательности.
    Моменты затяжки в соответствии с описанием конструкции → Глава
    – Проверить, чтобы зазоры были ровными и правильного размера → Группа ремонта00
    Навесные детали облицовки заднего бампера

    1 - Накладка бампера
    * из материала PP (полипропилен)/EPDM
    * снятие → Глава
    * установка → Глава
    2 - Крышка буксировочной проушины
    * зафиксирована на накладке
    3 - Вытяжная заклепка
    * по 6 шт. с каждой стороны
    * Не более 5 шт. с каждой стороны
    4 - Направляющий профиль
    * слева и справа
    * на Caddy Maxi установлен изменённый направляющий профиль
    5 - Заглушка
    * по 6 шт. с каждой стороны
    * Не более 5 шт. с каждой стороны


    Тягово-сцепное устройство
    Указания по монтажу
    - Тягово-сцепное устройство является узлом, влияющим на безопасность, поэтому оно должно устанавливаться только квалифицированным персоналом.
    - Доустановка тягово-сцепного устройства должна выполняться согласно указаниям его производителя.
    - Запрещены любые изменения или переделки тягово-сцепного устройства. Они приводят к утрате разрешения на эксплуатацию.
    - Моменты затяжки резьбовых соединений прочих тягово-сцепных устройств см. в монтажных инструкциях их производителей.
    - Тягово-сцепные устройства со съёмными шаровыми головками, предназначенные для автомобилей с полным приводом, из-за особенностей конструкции запрещается устанавливать на автомобили с передним приводом и наоборот!
    Тягово-сцепное устройство ►2008

    Детали и узлы тягово-сцепного устройства
    Инструкцияt Описание конструкции представляет тягово-сцепное устройство, постоянный передний привод. Тягово-сцепное устройство для автомобилей с отключаемым передним приводом аналогично приведённому.
    - Возможны незначительные отличия, обусловленные модельным годом автомобиля.
    - Указанные значения моментов затяжки действительны только для тягово-сцепных устройств, установленных на заводе-изготовителе.
    - Информация по электрической части узла: → Руководство по ремонту, Электрическая схема, Эксплуатация автомобиля с прицепом.

    1 - Тягово-сцепное устройство
    * На рисунке показано тягово-сцепное устройство (автомобили с постоянным передним приводом).
    * снятие и установка → Глава
    2 - Буксирный крюк с шаровой головкой
    * снятие:
    – Выкрутить болты -3- и снять шаровую головку.
    3 - Винт
    * 2 шт.
    * Болты заменять после каждого демонтажа.
    * момент затяжки 90 Нм и довернуть на 90°
    4 - Шестигранная гайка
    * 2 штуки, слева и справа
    * момент затяжки 95 Нм
    5 - Крепежный уголок
    * для крепления накладки заднего бампера
    6 - Винт
    * момент затяжки 20 Нм
    7 - Винт
    * по 2 шт. с каждой стороны
    * Болты заменять после каждого демонтажа.
    * Болты M10x 35: момент затяжки 50 Нм и довернуть на 90°
    * Болты M12x 35: момент затяжки 100 Нм и довернуть на 90°
    8 - Шестигранная гайка
    * слева и справа
    * момент затяжки 95 Нм

    Снятие и установка тягово-сцепного устройства
    Снятие

    Выполнить следующие действия:
    – Накладка заднего бампера при наличии тягово-сцепного устройства, снятие → Глава
    – Демонтрировать розетку.
    – Вывинтить винты -3- и снять шаровую головку -2-.
    – Выкрутить болты -7- внизу слева и справа.
    – Открутить шестигранные гайки -4- и -8-.
    – С помощью второго механика снять тягово-сцепное устройство -1-, удерживая параллельно.
    Инструкция. Крепёжный уолок -5- не снимать.
    Установка
    Выполнить следующие действия:
    Установка тягово-сцепного устройства -1- производится в обратной последовательности.
    При этом необходимо учитывать следующее:
    Моменты затяжки в соответствии с описанием конструкции → Глава
    Указание по установке:
    Осторожно!
    Защиту днища (при наличии) в прилегающей к тягово-сцепному устройству области необходимо удалять.
    Поверхности прилегания тягово-сцепного устройства должны быть свободны от герметика и восковых наслоений.
    На незащищённых частях кузова выполнить антикоррозийную обработку.
    Использовать штатные, разрешённые точки крепления.

  3. #3
    Лис Матроскин
    Старожил

    Re: Как снимается задний бампер у CADDY-holiday life 1.6 2007г.?

    Спасибо, комрад Витас: содержательный пост :!:
    Пользуясь удобным случаем, добавил перекрестную ссылку в тему про "фаркоп": viewtopic.php?f=6&t=206&p=2361#p2361

  4. #4
    сосед
    Старожил
    Маленькая поправка - на моем авто 2009 г.в. крепление (гайки на 13 мм рис. 1 п.5) слева на трех точках крепления, справа на 4-х ( четвертая гайка (верхняя правая) - доступ через заглушку) и крепление самого бампера к усилителю на 2-х болтах на 10 мм ( рис.№3 п.3)

  5. #5
    valok
    Старожил

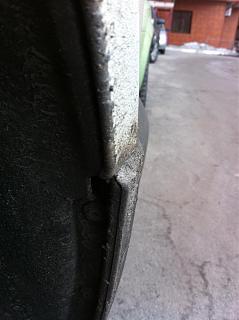

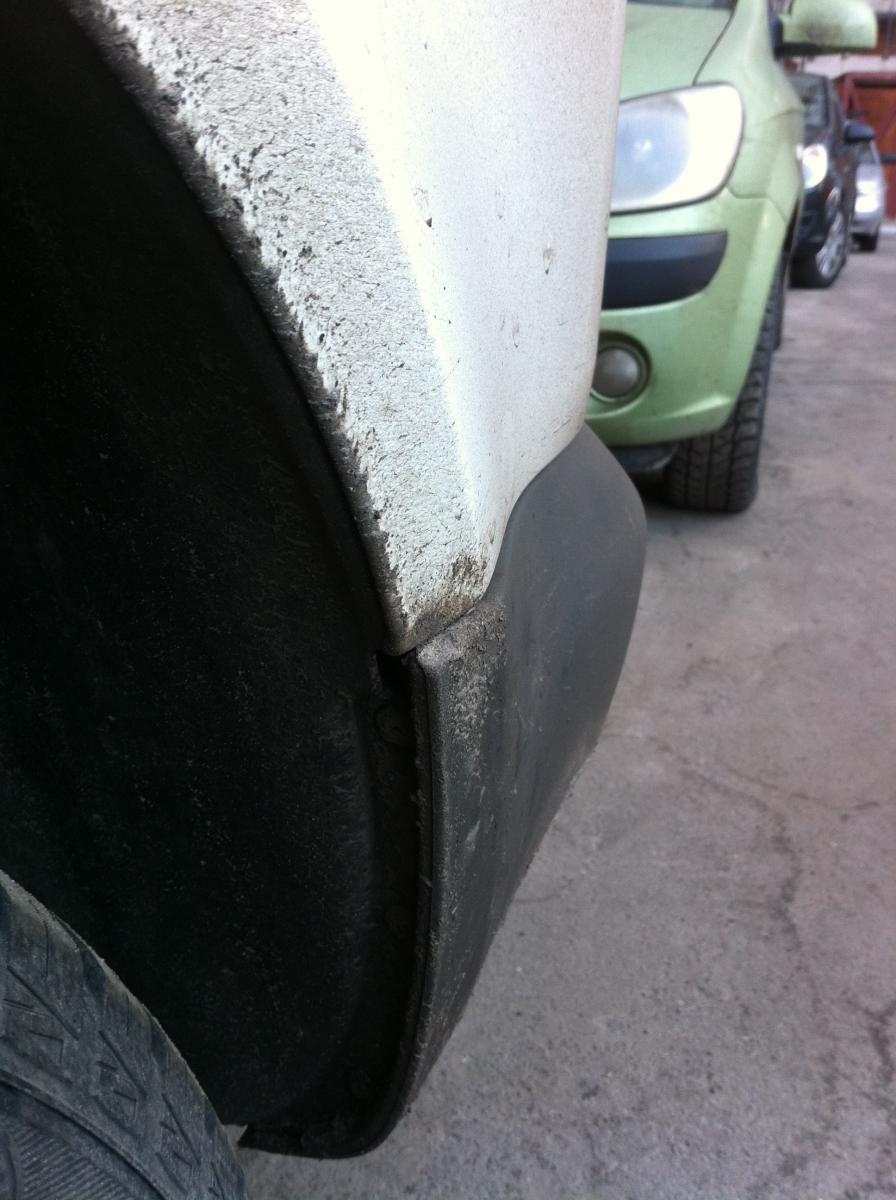

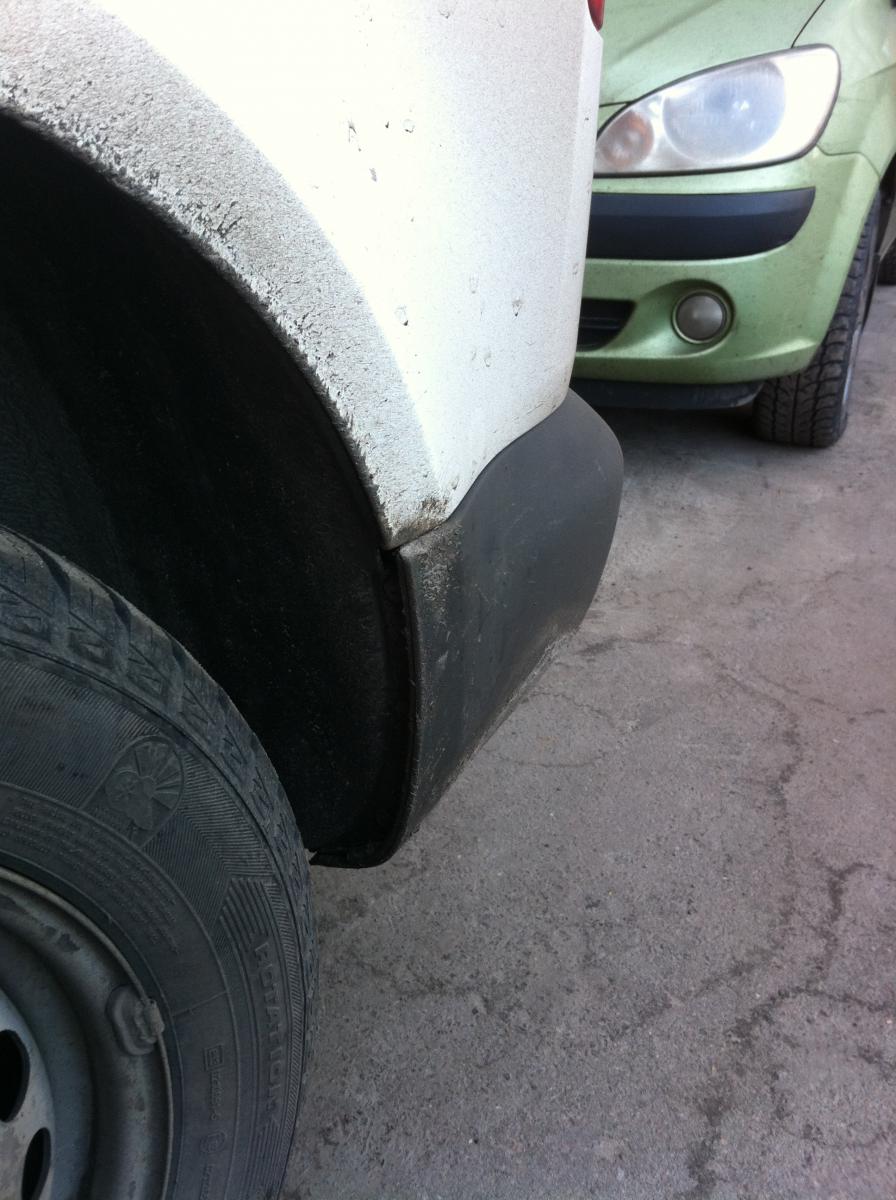

    Всем привет! Очень полезная инфа... У меня вопрос. Зимой зацепил левую сторону и теперь она торчит?! Для поправки ситуации нужно полностью снимать бампер? или мона частично? Спасибо!
    Вот фото
    Как снять задний бампер?-img_3030.jpgКак снять задний бампер?-img_3031.jpgКак снять задний бампер?-img_3032.jpg

  6. #6
    Маклай
    Дед
    valok,снимай колесо,снимай подкрылок и там всё видно будет.Чую,что придётся колхозить,так-как бампер в этом месте должен крепиться к крылу или защёлкой,или штырём.У тебя оно обломано...

  7. #7
    vilen
    Старожил
    Цитата Сообщение от valok Посмотреть сообщение
    Зимой зацепил левую сторону и теперь она торчит?
    Ничего не цеплял, но этот уголок у меня тоже малость вылез. Скоро с одноклубником будем мастичить задние арки, разберем-посмотрим.

  8. #8
    valok
    Старожил
    Цитата Сообщение от Маклай Посмотреть сообщение
    valok,снимай колесо,снимай подкрылок и там всё видно будет.Чую,что придётся колхозить,так-как бампер в этом месте должен крепиться к крылу или защёлкой,или штырём.У тебя оно обломано...
    В смысле обломано? А оно могло соскочить? Можно значит обойтись без снятия бампера?!

  9. #9
    Маклай
    Дед
    Цитата Сообщение от valok Посмотреть сообщение
    В смысле обломано
    Боюсь,что да...
    Цитата Сообщение от valok Посмотреть сообщение
    без снятия бампера
    Цитата Сообщение от Маклай Посмотреть сообщение
    снимай колесо,снимай подкрылок

  10. #10
    Petrushka
    Участник
    Привет! Снятие колеса и подкрильника ничего не поможет, и ничего там видно не будет! Соскочила одна из защолок-направляющих их есть 5: 3 малые, и 2 массивнее. Нужно откр. бампер с той стороны, и с помощью еще одной пары рук отвести ту часть бампера назад и затем выставив поставить на место, так же было, ничего там не сломалось
