Наклон спинок задних сидений. Работы по переделке

Страница 1 из 4 123 ... ПоследняяПоследняя
Показано с 1 по 10 из 33
  1. #1
    ЛЁЛИККАДДИ
    Участник

    Восклицание Наклон спинок задних сидений. Работы по переделке

    Ребята, как и обещал сфоткал объём выполненных работ (пример привожу на двойном сидении второго ряда):
    Итак первое что нужно сделать это снять с сиденья чехлы, подголовники, и пластиковые накладки:
    Вложение 46925

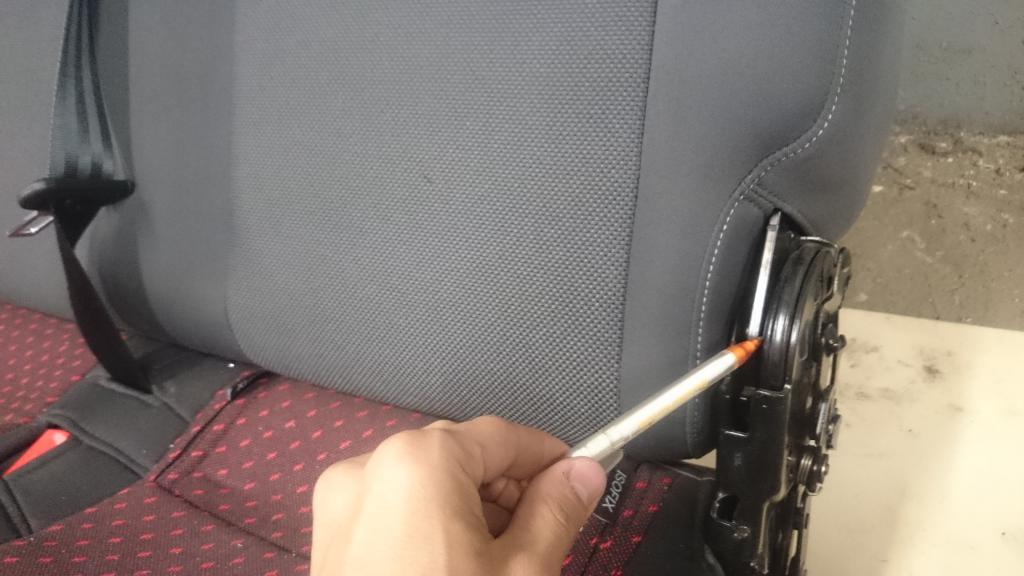

    Далее самое важное, мы видим сам механизм регулировки (похож на небольшое колесо) у кого есть - то всё получится. у меня был изначально:
    Вложение 46926

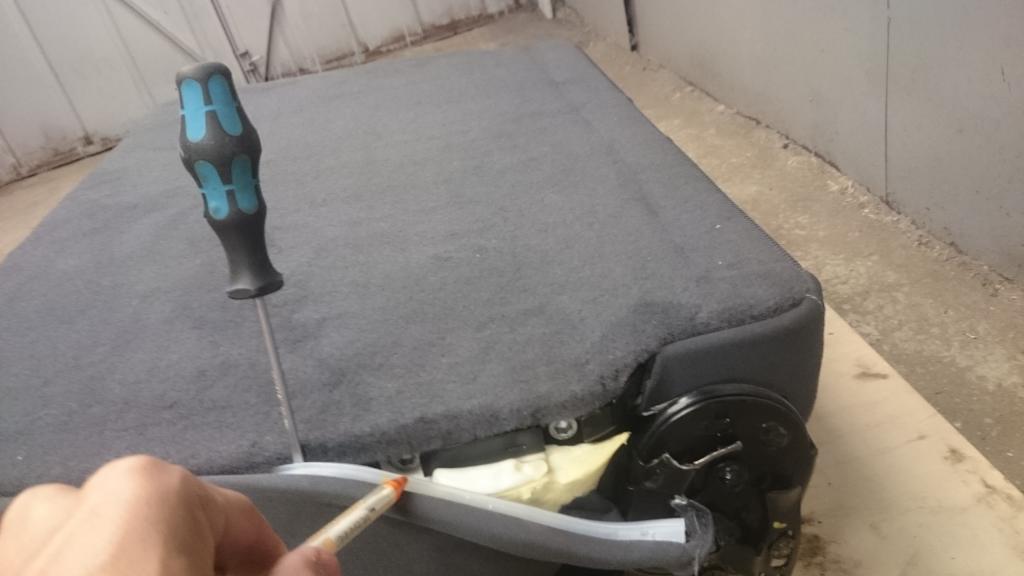

    Потом, для удобства лучше отсоединить спинку от сидушки. делается это так: на задней части спинки отвёрткой поддевам крепление боковой обшивки, после чего выкручиваем по 2 винта с каждой стороны:
    Вложение 46927

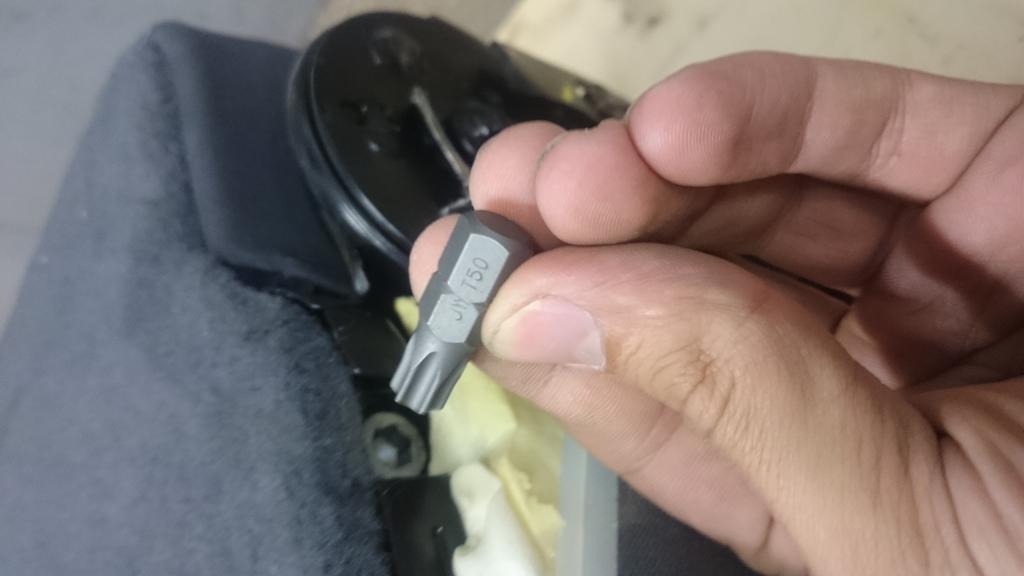

    для этого нужен торцевой ключ шестигранник либо звёздочка Т50:
    Вложение 46928

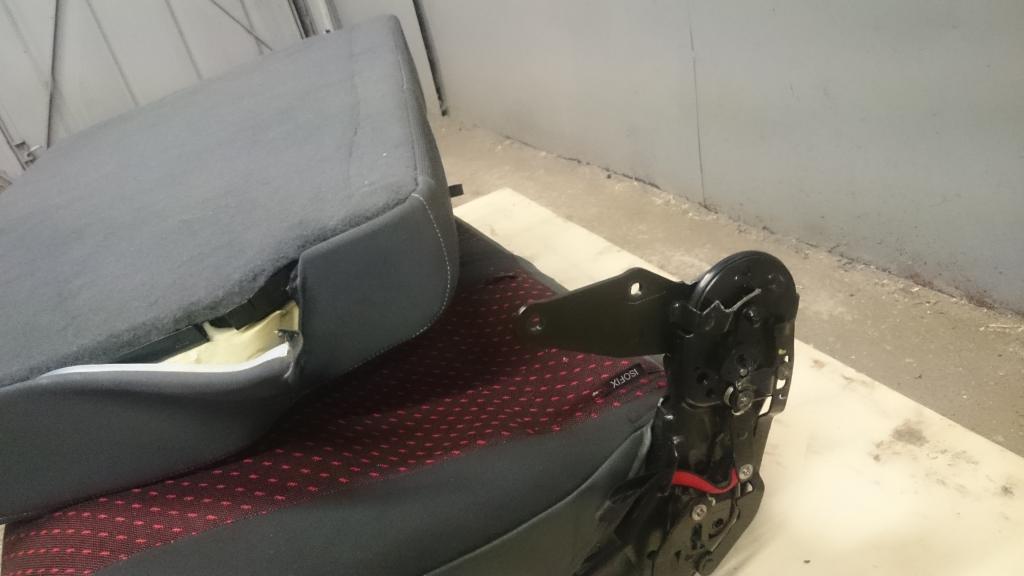

    далее отсоединённую спинку лучше отодвинуть в сторону:
    Вложение 46929

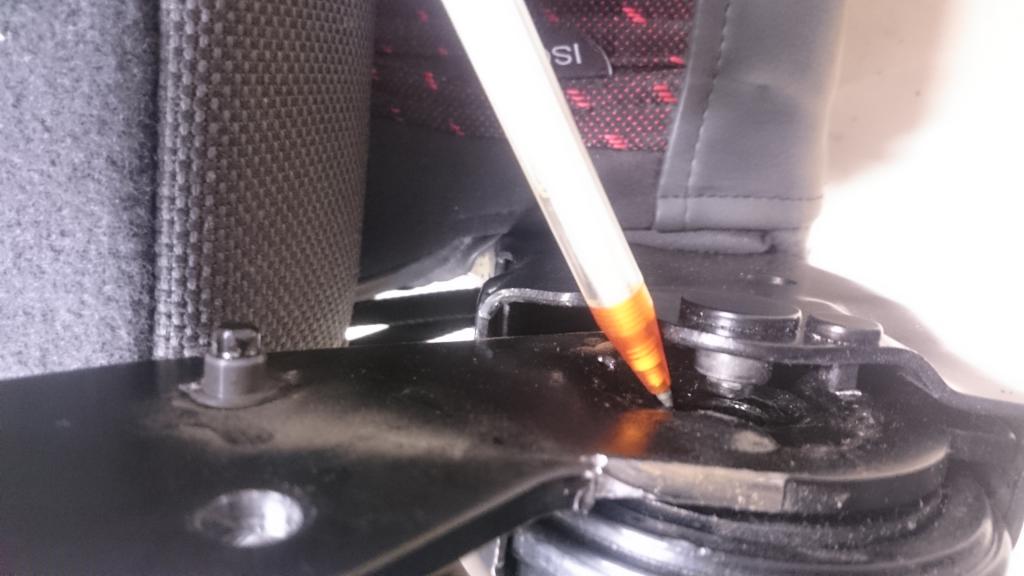

    далее мы можем спокойно подлезть в механизм чтобы снять ограничители:
    Вложение 46930

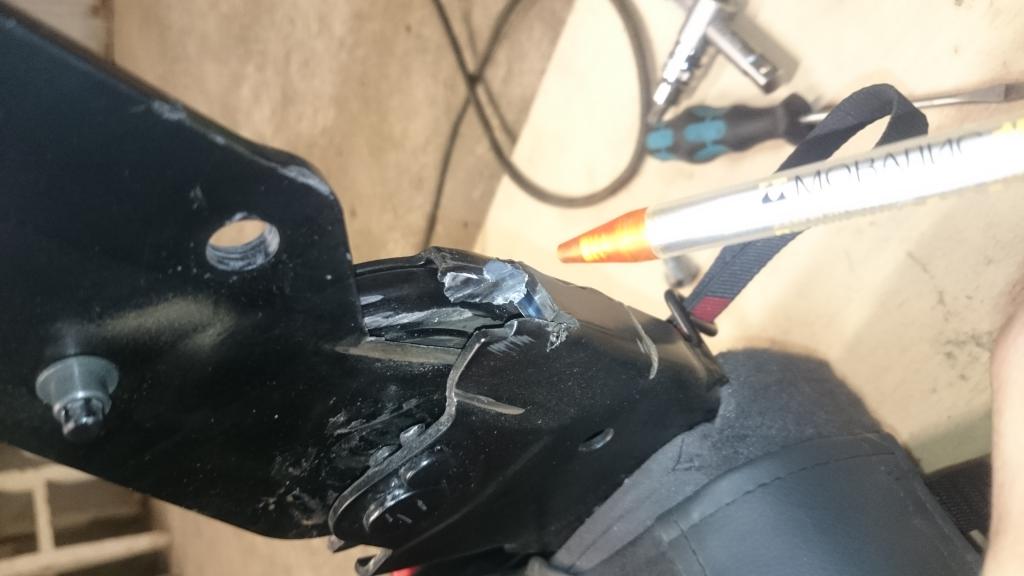

    затем, для того чтобы кронштейн сидушки мог свободно наклонятся назад нужно подрезать либо сам кронштейн, либо корпус. я подрезал немного одно и немного другое (на фото я чуть переусердствовал, вырез можно сделать меньше). Кстати на этом этапе уже можно опробовать механизм наклона кронштейна с фиксацией в действии:
    Вложение 46931

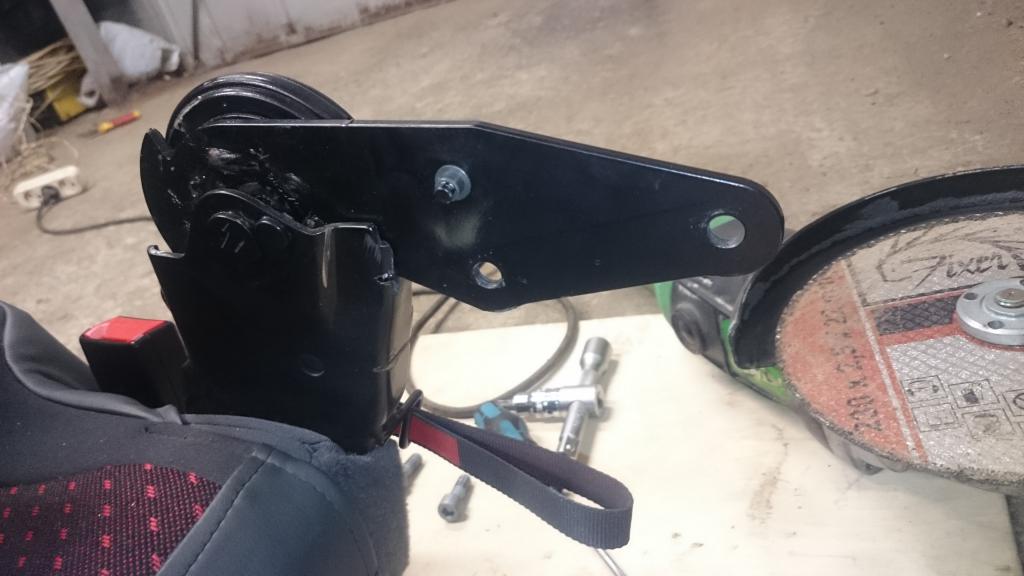

    По задумке должно поучиться так:
    Вложение 46932

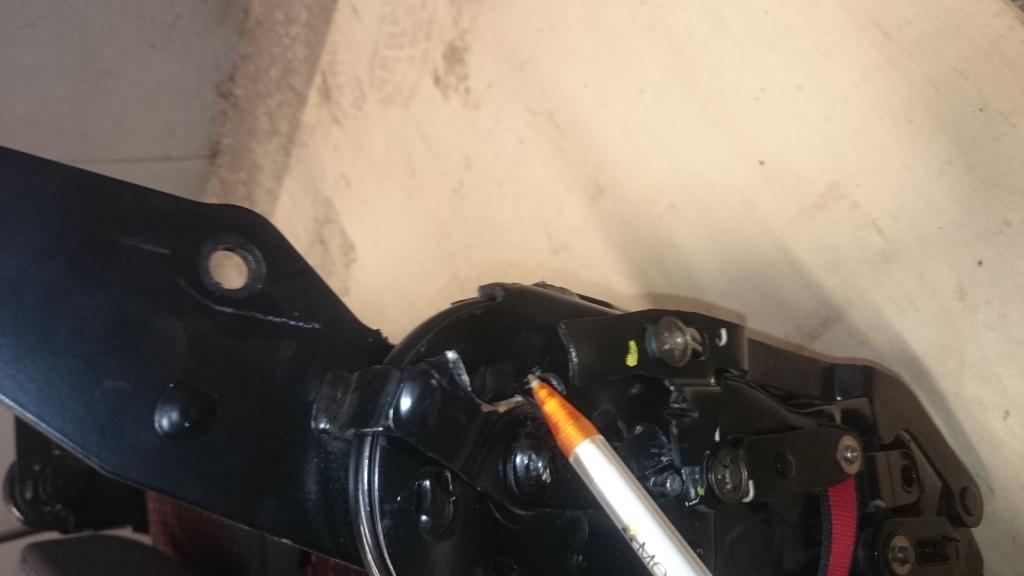

    Потом со стороны ручки наклона спинки необходимо отрезать ещё один ограничитель. Он нужен был для того что бы при поднятой спинке сидушка не могла откинутья сверёд, теперь, однако, может:
    Вложение 46933

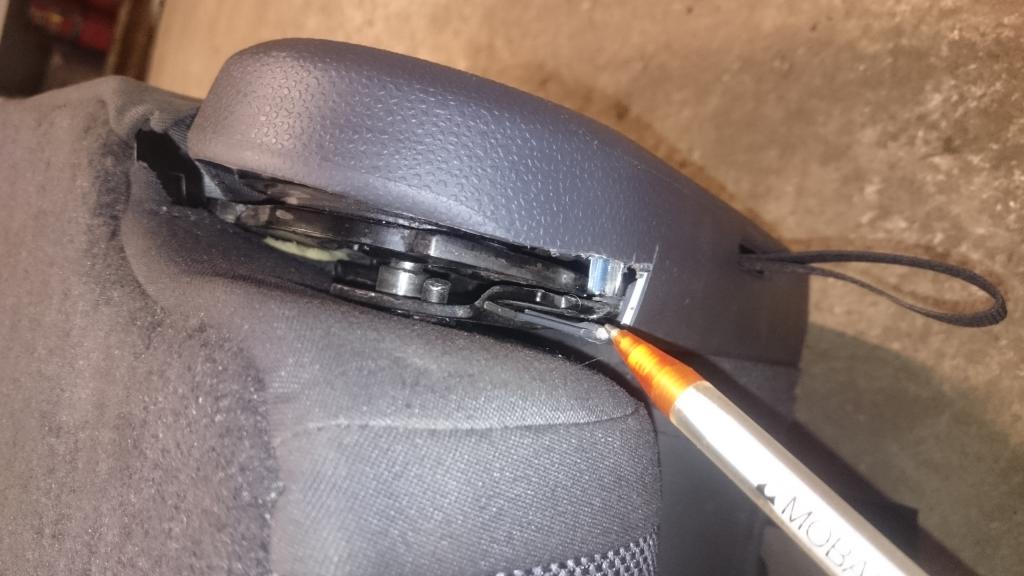

    Теперь можно собрать сиденье. И на последок, пластиковые кожухи боковушек нужно чуть подрезать, что бы они не мешали кронштейну наклоняться назад:
    Вложение 46934

    - - - Добавлено - - -

    Если кто решится делать, то ОБЯЗАТЕЛЬНО во время работы болгаркой закрывайте сиденье, а то прожжёт мгновенно.
    Миниатюры Миниатюры Наклон спинок задних сидений. Работы по переделке-dsc_2525.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2528.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2529.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2532.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2533.jpg

    Наклон спинок задних сидений. Работы по переделке-dsc_2537.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2542.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2544.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2547.jpg   Наклон спинок задних сидений. Работы по переделке-dsc_2549.jpg

    Последний раз редактировалось barxan; 03.10.2015 в 21:18.

  2. #2
    ЛЁЛИККАДДИ
    Автор темы
    По поводу арок колёс могу сказать что на кадди макси не мешают, но на сколько сильно назад откинутся спинки на обычном не знаю. Если кто сделает скиньке фотку самому интересно.

    - - - Добавлено - - -

    Спинка одиночной сидушки равно как третьего ряда делаются АНАЛОГИЧНО.

  3. #3
    ЛЁЛИККАДДИ
    Автор темы

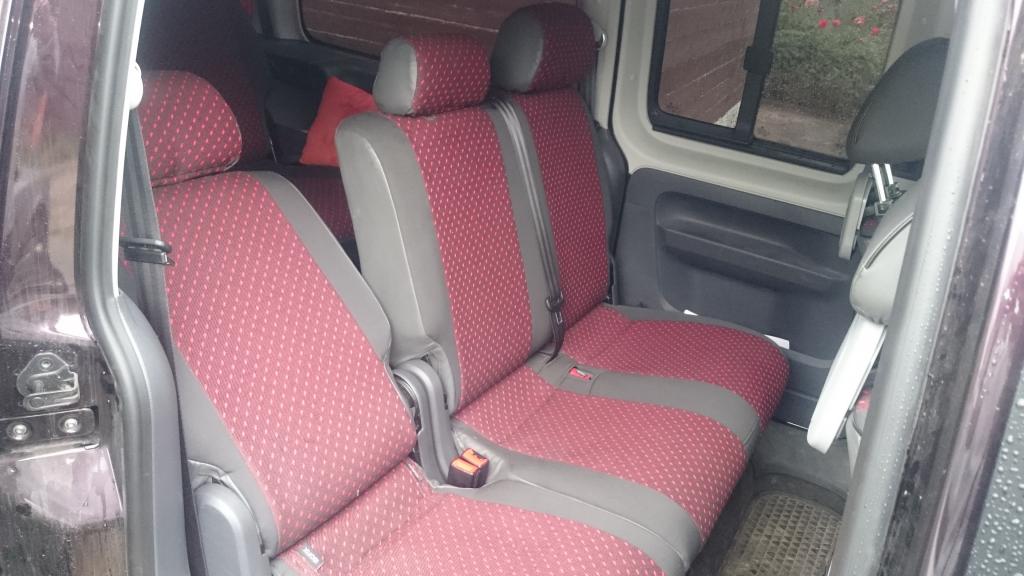

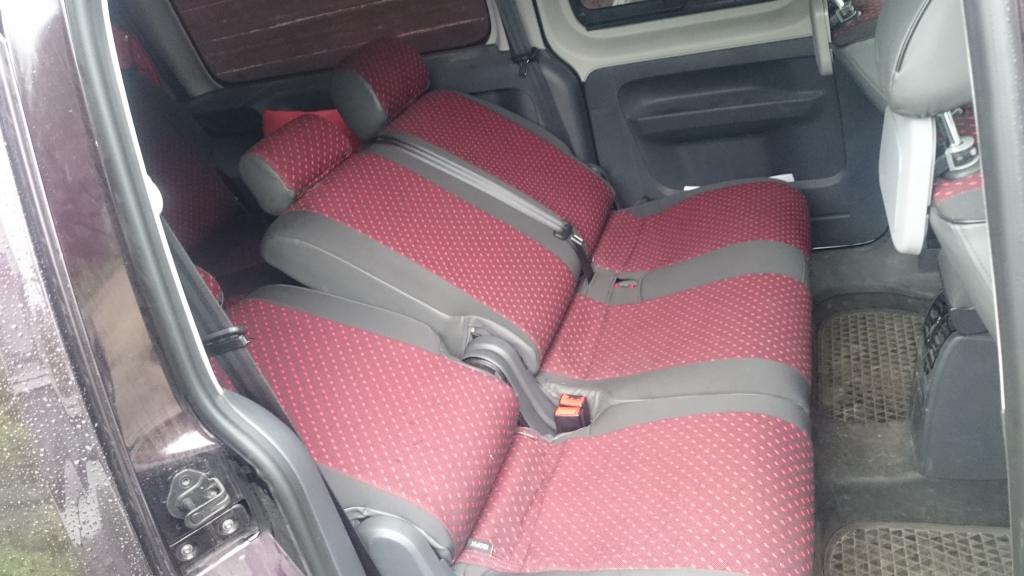

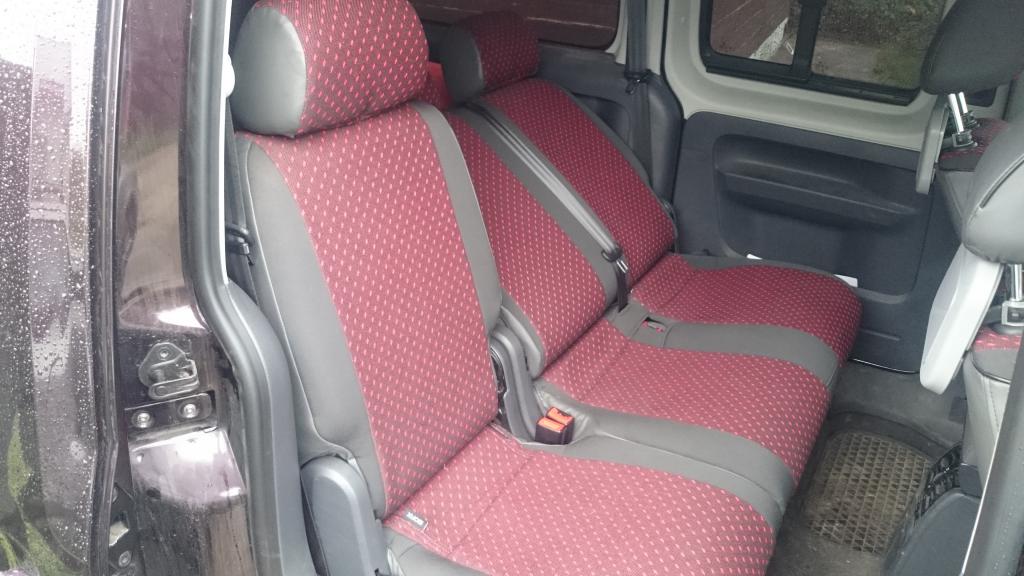

    В результат проделанной работы:
    Наклон спинок задних сидений. Работы по переделке-dsc_0115.jpg
    Наклон спинок задних сидений. Работы по переделке-dsc_0117.jpg
    Наклон спинок задних сидений. Работы по переделке-dsc_0118.jpg

  4. #4
    trawersa1
    Участник
    Насколько я понял,это все для того что б максимально возможно откинуть(положить)спинку?....а что б просто изменить(чуток назад5-10град.) стандартное положение спинки,те же "телодвижения" нужны,ток с меньшим пропилом?

  5. #5
    ЛЁЛИККАДДИ
    Автор темы
    В принципе да, наклон назад получается с шагом 5 мм по окружности на уровне подголовника. Достаточно сесть на сиденье вытянуть вперёд ремешок и наклоняете спинку назад донужного положения, даже если пропил будет большим. Как только ремешок отпустете - спинка зафиксируется в том положении в котором она в данный момент находится.

  6. #6
    trawersa1
    Участник
    Цитата Сообщение от ЛЁЛИККАДДИ Посмотреть сообщение
    Как только ремешок отпустете - спинка зафиксируется в том положении в котором она в данный момент находится.
    ВО!!! это я ихотел услышать!
    вам за проделаный труд.... и еще подскажите при фиксации спинки под разным наклоном фиксация -четкая?! не будет дребезга исходить от спинок если не будут сидеть пасажиры.

  7. #7
    trawersa1
    Участник
    Цитата Сообщение от ЛЁЛИККАДДИ Посмотреть сообщение
    Как только ремешок отпустете - спинка зафиксируется в том положении в котором она в данный момент находится.
    ВО!!! это я ихотел услышать!
    вам за проделаный труд.... и еще подскажите при фиксации спинки под разным наклоном фиксация -четкая?! не будет дребезга исходить от спинок если не будут сидеть пасажиры.

    - - - Добавлено - - -

    сорри... второе сообщение не могу удалить....

  8. #8
    ЛЁЛИККАДДИ
    Автор темы
    Не наблюдается, фиксация такая же четкая как была изначально. Только теперь спинку можно фиксировать в разных положениях

  9. #9
    trawersa1
    Участник
    Мне этого очень не хватало...благодаря вам точно решусь,проделать так же

  10. #10
    wertyh
    Старожил
    Огромное спасибо за отчёт, будем реализовывать
