Сдвижные двери. Проблемы и решения.

Страница 12 из 34 ПерваяПервая ... 2101112131422 ... ПоследняяПоследняя
Показано с 111 по 120 из 331
  1. #111
    d3en
    Участник
    Цитата Сообщение от kalus-v Посмотреть сообщение
    Так без разницы, кто производитель. Механизм в нормальном состоянии, судя по фото. Нужно подключить автономно и посмотреть, как всё вертится-крутится. На соседнем форуме была проблемма с самим мотором - жужал, но не так, как надо.
    P.S. Пока замок разобран, желательно сделать ещё несколько фотографий для архива. И особенно в области микрика - тоже слабое.
    туда бы отправить меня ,на соседний форум.Ссылочку в ЛС сообщении если можно

  2. #112
    kalus-v
    Старожил
    Цитата Сообщение от misan4ik Посмотреть сообщение
    Спасибо я тоже уже прочитал что это-ато как то стыдно стало.
    Тоесть я так понял паяльник в руки и пошел выпаивать микрик и такой же припаивать?
    Так есть! И фотоотчёт для уважаемых форумчан подробно, если не трудно.

  3. #113
    Alexandr
    Участник
    Микрик менять. На пару лет хватит. А то если каждый раз менять замок из-за микрика, то очень весело по деньгам будет

    Прежде чем менять микрик необходимо проверить его исправность, прозвонив мультиметром, в нажатом и отпущеном состоянии непосредственно на контактах, а также через контакты разъёма - 9 (распиновки к сожалению нет, но без проблем можно вызвонить) . Микровыключателей два позиция - 4,5 которые расположены под поворотным рычагом - 3

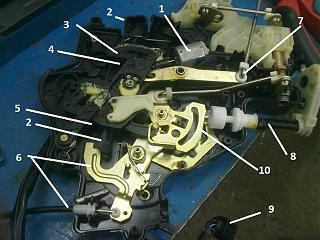

    На фото изображен механизм привода замка (без шестерни, с дефектом, через которую микродвигатель -1 приводит в действие рычаг -3) в положении когда наружная ручка открытия двери заблокирована (перемещается но не открывает замок) рычаг -2 выведен из зацепления с поворотным рычагом – 6 при помощи поворотного рычага – 3 приводимого в действие микродвигателем – 1 от центрального замка или кнопкой блокировки из внутренней стороны двери через рычаг с тягой -7. В следствии чего поворотный рычаг с тросом – 6 не проворачивается и защелка не открывается.

    1. Для открытия замка двери от наружной ручки необходимо чтобы поворотный рычаг с зубчатым сектором -3 провернулся по часовой стрелке (при помощи микродвигателя – 1 или поворотного сектора -10 который приводится в действие от ручки с внутренней стороны двери) и ввел в зацепление рычаг-2 и поворотный рычаг с тросом защелки – 6.
    В таком положении , потянув наружную ручку , рычаг – 2 переместится вниз и провернет против часовой стрелки поворотный рычаг с тросом – 6 в результате чего откроется защелка и дверь.

    2. При открытии двери от внутренней ручки через систему тяг проворачивается против часовой стрелки поворотный сектор – 10 который в свою очередь проворачивает против часовой стрелки поворотный рычаг с тросом – 6 в результате чего откроется защелка и дверь.

    3. Блокировка замка в торце двери - при проворачивании оси – 8 блокируется перемещение, против часовой стрелки, поворотного сектора -10 в следствии чего нельзя открыть дверь ручкой с внутренней стороны.

    4 Сборку механизма необходимо производить внимательно , обращать особое внимание на положение поворотного рычага -3 , который должен находиться в крайнем положении против часовой стрелки во избежании поломки микровыключателя -4.
    5 После окончательной сборки, перед установкой, рекомендую проверить работоспособность механизма подключив разъем к ответному разъему в двери, или от блока питания проверив при этом срабатывание микровыключателей – 4,5.

  4. #114
    d3en
    Участник
    Цитата Сообщение от Alexandr Посмотреть сообщение
    Микрик менять. На пару лет хватит. А то если каждый раз менять замок из-за микрика, то очень весело по деньгам будет

    Прежде чем менять микрик необходимо проверить его исправность, прозвонив мультиметром, в нажатом и отпущеном состоянии непосредственно на контактах, а также через контакты разъёма - 9 (распиновки к сожалению нет, но без проблем можно вызвонить) . Микровыключателей два позиция - 4,5 которые расположены под поворотным рычагом - 3



    На фото изображен механизм привода замка (без шестерни, с дефектом, через которую микродвигатель -1 приводит в действие рычаг -3) в положении когда наружная ручка открытия двери заблокирована (перемещается но не открывает замок) рычаг -2 выведен из зацепления с поворотным рычагом – 6 при помощи поворотного рычага – 3 приводимого в действие микродвигателем – 1 от центрального замка или кнопкой блокировки из внутренней стороны двери через рычаг с тягой -7. В следствии чего поворотный рычаг с тросом – 6 не проворачивается и защелка не открывается.

    1. Для открытия замка двери от наружной ручки необходимо чтобы поворотный рычаг с зубчатым сектором -3 провернулся по часовой стрелке (при помощи микродвигателя – 1 или поворотного сектора -10 который приводится в действие от ручки с внутренней стороны двери) и ввел в зацепление рычаг-2 и поворотный рычаг с тросом защелки – 6.
    В таком положении , потянув наружную ручку , рычаг – 2 переместится вниз и провернет против часовой стрелки поворотный рычаг с тросом – 6 в результате чего откроется защелка и дверь.

    2. При открытии двери от внутренней ручки через систему тяг проворачивается против часовой стрелки поворотный сектор – 10 который в свою очередь проворачивает против часовой стрелки поворотный рычаг с тросом – 6 в результате чего откроется защелка и дверь.

    3. Блокировка замка в торце двери - при проворачивании оси – 8 блокируется перемещение, против часовой стрелки, поворотного сектора -10 в следствии чего нельзя открыть дверь ручкой с внутренней стороны.

    4 Сборку механизма необходимо производить внимательно , обращать особое внимание на положение поворотного рычага -3 , который должен находиться в крайнем положении против часовой стрелки во избежании поломки микровыключателя -4.
    5 После окончательной сборки, перед установкой, рекомендую проверить работоспособность механизма подключив разъем к ответному разъему в двери, или от блока питания проверив при этом срабатывание микровыключателей – 4,5.

    Спасибо за подробное описание.Одно НО.Не видно Фото.я сегодня поимел свой мозг вдоль и поперек.Не знакю как поставить всю механику.
    Микрик таки прозвонил.Судя по отсутствию звука в разных положениях-ТАМ никого!..Где искать ума не приложу.Лепить что нибудь не хочу .
    думаю как быть.Может кто то чего то подскажет.Или поделиться необходимой запчастюшкой.Разумееться не бесплатно
    Чуть похже добавлю фото.Поглядите на заколхоженный вариант.

  5. #115
    Alexandr
    Участник
    Не знаю почему не видно фото, я его в своем и в твоем сообщении вижу, попробую выложить его еще раз, ниже. В двух словах сложно обяснить как правильно собрать механизм замка, а по операционную сборку с фотоотчетом нет на чем провести. По отдельным операциям подскажу, может еще кто-то подключится.
    Миниатюры Миниатюры Сдвижные двери. Проблемы и решения.-zamok.jpg

  6. #116
    d3en
    Участник
    Я сегодня поехал на Рынок купил микрики .Разных взял, буду что то крутить-мутить.Сразу сделаю фото отчет с описанием.

  7. #117
    d3en
    Участник
    Цитата Сообщение от Alexandr Посмотреть сообщение
    Не знаю почему не видно фото, я его в своем и в твоем сообщении вижу, попробую выложить его еще раз, ниже. В двух словах сложно обяснить как правильно собрать механизм замка, а по операционную сборку с фотоотчетом нет на чем провести. По отдельным операциям подскажу, может еще кто-то подключится.
    Спасибо что расчертил схемку.Думаю мне это сильно поможет в сборке.

  8. #118
    d3en
    Участник

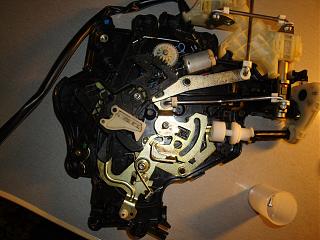

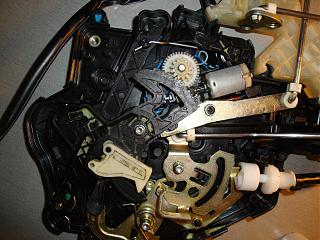

    Короче выпаял не работающий микрик установил другой ,что снизу ,поднял его вверх..финт-ушами так сказать ,но вот с механикой вообще разобраться не могу..бред какой то ..все вроде по инструкции..часа два ковырялся не могу понять что делаю не так..

    Сдвижные двери. Проблемы и решения.-r67rttp0xps.jpg


    Сдвижные двери. Проблемы и решения.-1mxmw5yzuzw.jpg


    Сдвижные двери. Проблемы и решения.-5vjr2masaoy.jpg

    вообщем HELP!!!
    Последний раз редактировалось d3en; 18.02.2013 в 12:51.

  9. #119
    tessey
    Аксессуары Caddy
    та же хрень. Не пойму от чего он может растягиватся, машыне 4 года, и никто ж наверное вжизни не открывал дверь изнутри

  10. #120
    FORGER
    Участник
    Цитата Сообщение от kitenok Посмотреть сообщение
    У меня токае же проблема, дверь сну три стала тяжело открываться, решился попробовать разоброть и сделать, разобрал долго смотрел на этот иностранный мехонизм!!Думал тоже где то есть болтик натяжной но не нашол, долго щупал трогал там все, и понял что, что то с тросиком!!!хотел открутить защелку с заднего торца двери, ну такой звездочки у меня не нашлось!!
    Я с делал чуть по проще, дорнул за чехол тросика от защелки, он отошёл от зацепление, и между концем чехла тросика и зацеплениям я вставил два кусочка алюминиевой проволочки!!
    Результат появился моей роботы, но все равно тяжело открывается по сравнению с водительский дверью!!
    Конечно алюминиевые проволочки это не выход!!!Так вот я хотел спросить, вообще может есть какой то профессиональный выход это проблемы?Подскажите пожалуйста буду искренне благодарен!!!!
    Тоже пошел по такому пути ,ниче не разбирал-сдвинул чехол и намотал на трос пару витков медной проволки 2-3 мм.Стало открываться изнутри легко как на новом,пол года уже-полет нормальный.
    P.S. Профессионал это тот, кто не делает лишних движений
    Последний раз редактировалось FORGER; 21.02.2013 в 14:10.
