Снятие бака в 2,0 SDI или как добраться до топливного модуля.

Страница 1 из 3 123 ПоследняяПоследняя
Показано с 1 по 10 из 21
  1. #1
    sbvn
    Участник

    Снятие бака в 2,0 SDI или как добраться до топливного модуля.

    Может кому то поможет...
    Сразу прошу извинить за качество фоток (телефон). Фотыка за ненадобностью не имею
    Снимал я свой бак на яме, снимали вдвоем (одному не удобно). Даже втроем. так веселее.
    Для снятия необходимо: домкрат, головка на 14, длинный и короткий воротки, трещотка, отвертка прямая и головка на 10, звездочка (не знаю их размеров) + (если есть топливо в баке) сила в руках .

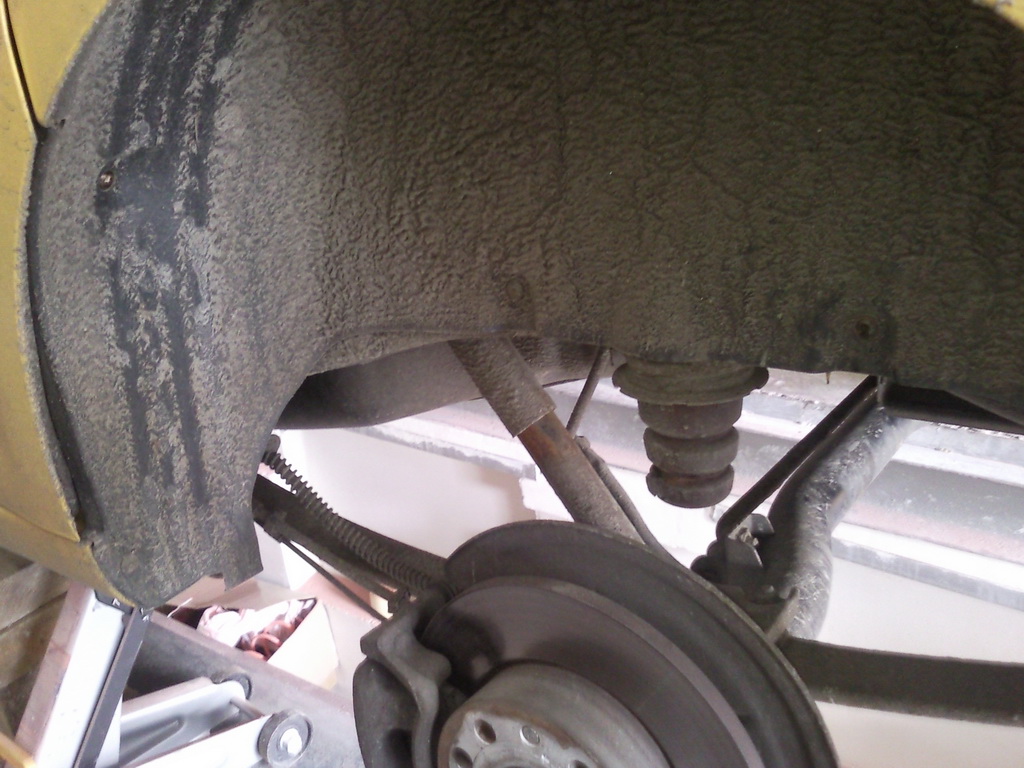

    1. Домкратим заднее левое
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-1.jpg

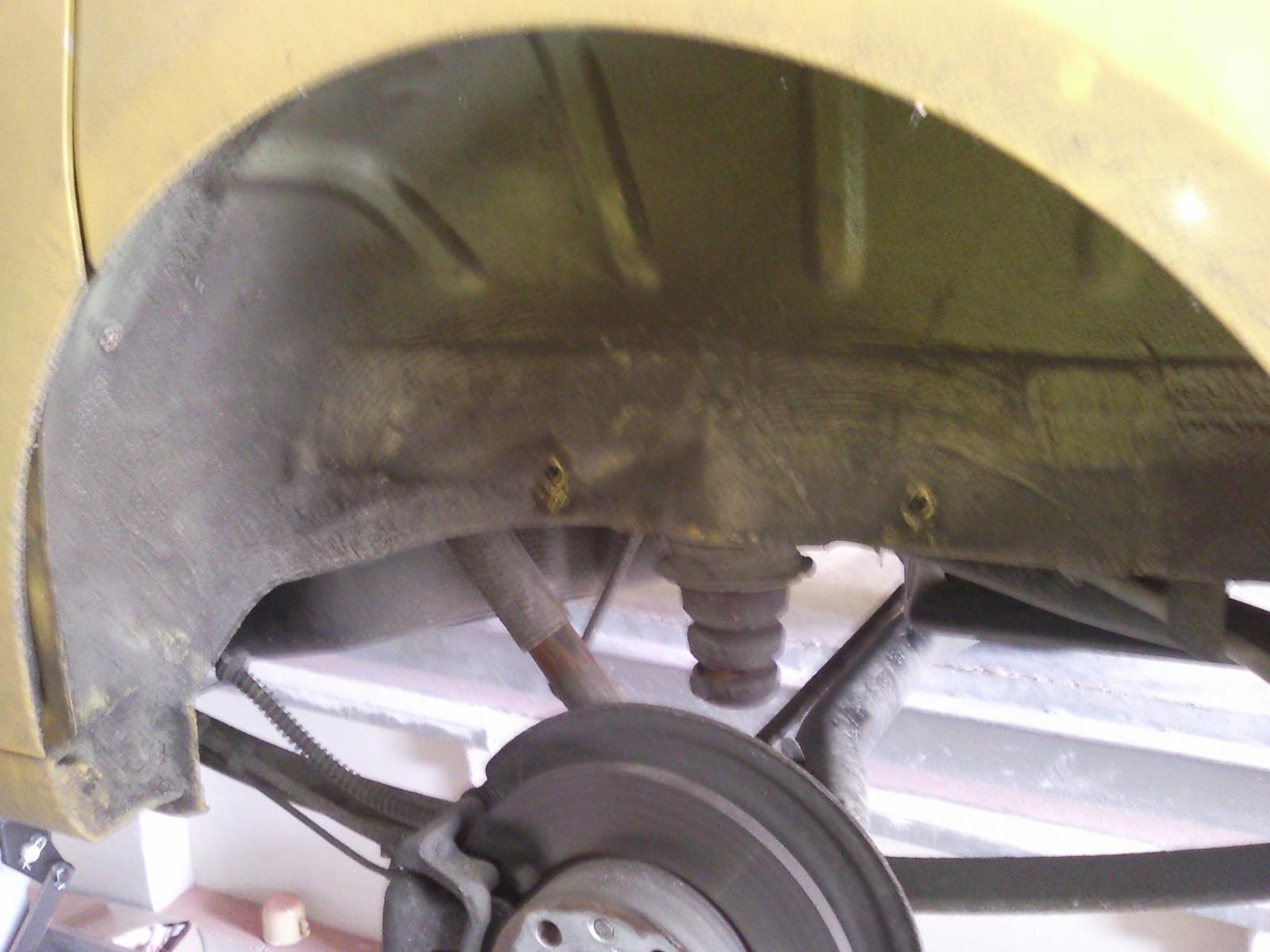

    2. Снимаем защиту (звездочка), у меня было шесть болтиков
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-2.jpg

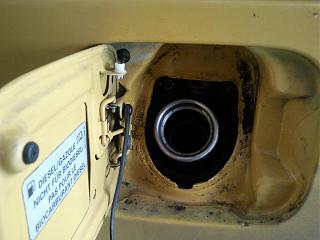

    3. Снимаем резинку с заливной горловины (отвертка)
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-3.jpg

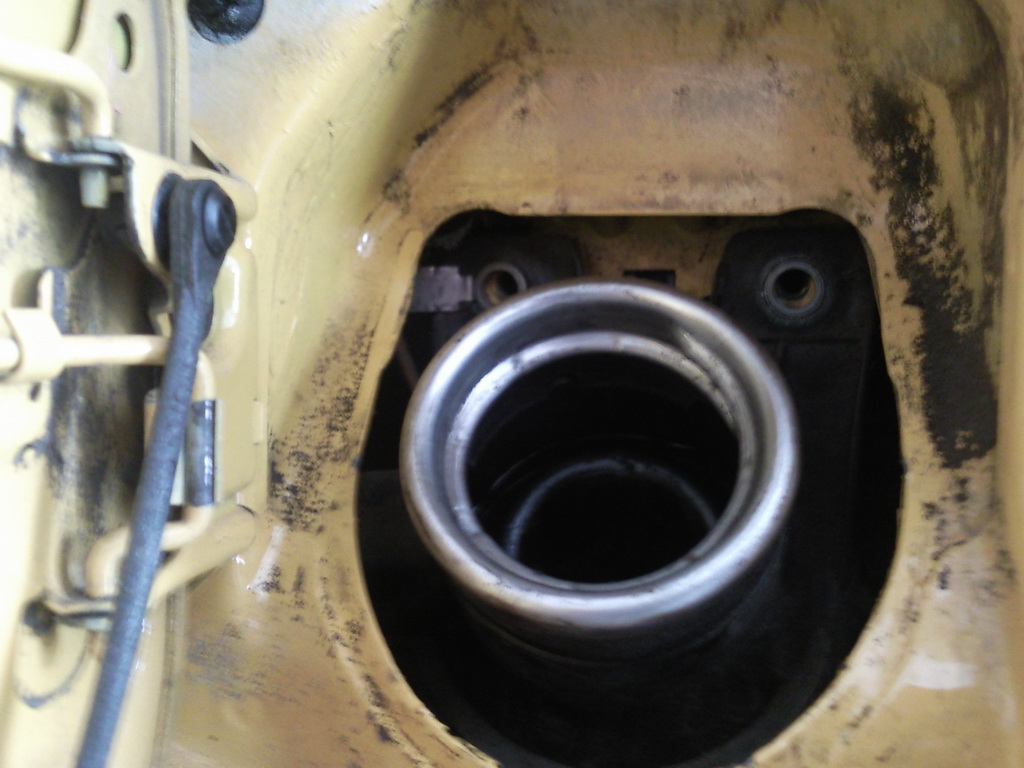

    4. Откручиваем два болта (головка на 10)
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-4.jpg

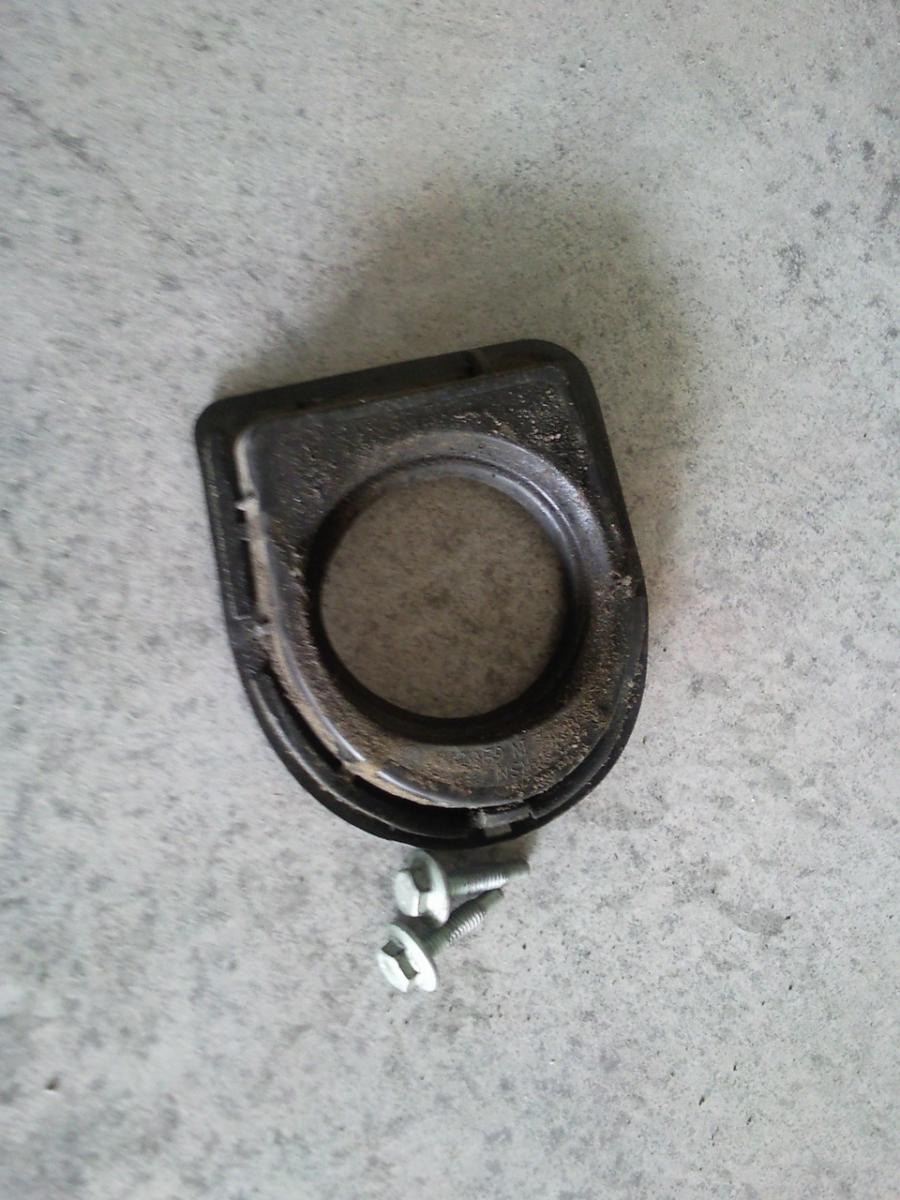

    5. Вот собственно резинка и болтики
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-5.jpg

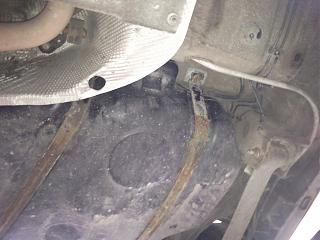

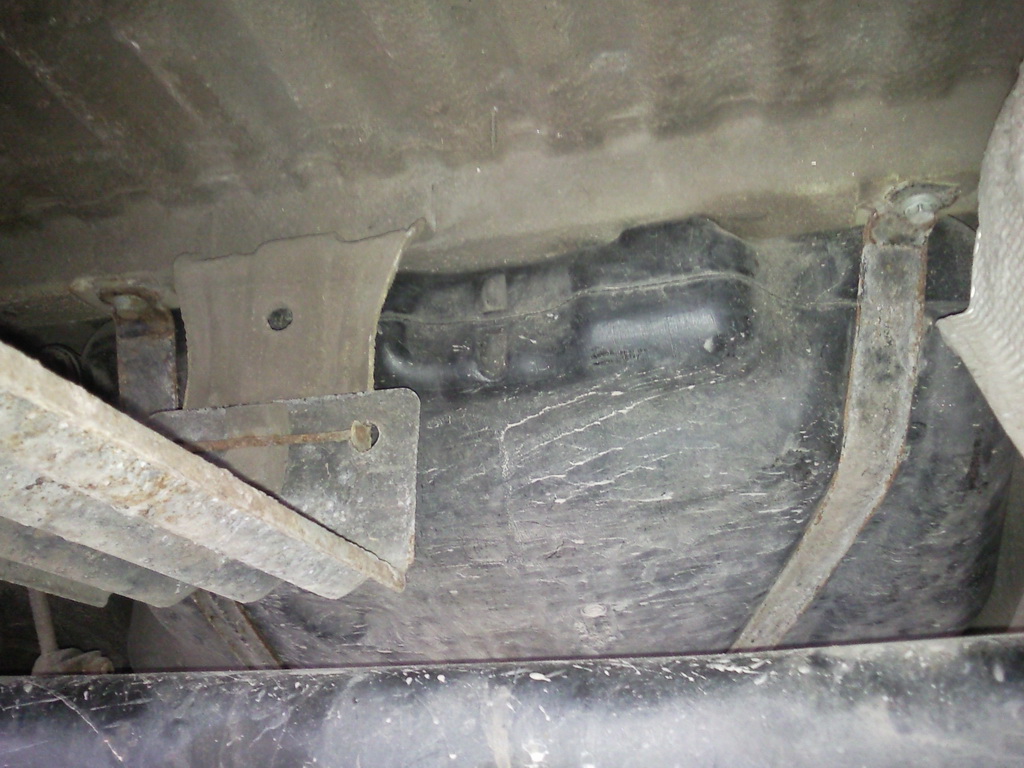

    6.7. Забираемся под машину - вот скобы держащие сам бак. (головка на 14)
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-6.jpg
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-7.jpg
    Откручиваем скобы: ПРЕДВАРИТЕЛЬНО положив под бак упор (в моем случае доски). Опускаем его на доски. как раз заллазят туда две руки и можна видеть что делаешь. На топливном модуле есть шина и два патрубка (обратка и подача). Патрубки снимаются просто - отщелкиваются. а вот шину нужно подковырнуть отверткой, нажать вниз и вытянуть (лично мы продолбались некоторое время.) СРАЗУ подставте какую нить тару под патрубки (грам триста соляры сбежит как с куста. - смотри фоту №9)
    8. Полностью отсоединив топливный модуль, бак проворачиваем в сторону водительского сидения, и наблюдая за заливной горловиной (второй человек) вытягиваем его в сторону моторного отсека. Тут немцам конечно минус могли б и откидную горловину сделать.
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-8.jpg
    9. Снятие бака в 2,0 SDI или как добраться до топливного модуля.-9.jpg
    Миниатюры Миниатюры Снятие бака в 2,0 SDI или как добраться до топливного модуля.-2.jpg
    Последний раз редактировалось sbvn; 01.10.2013 в 09:20.

  2. #2
    sbvn
    Автор темы

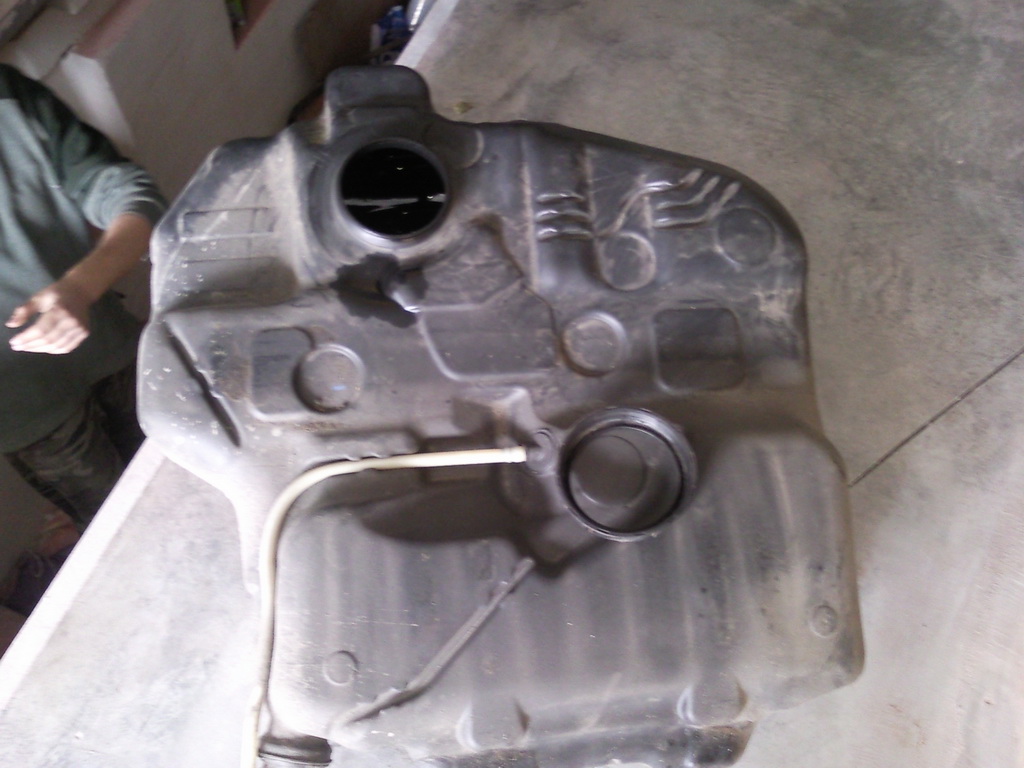

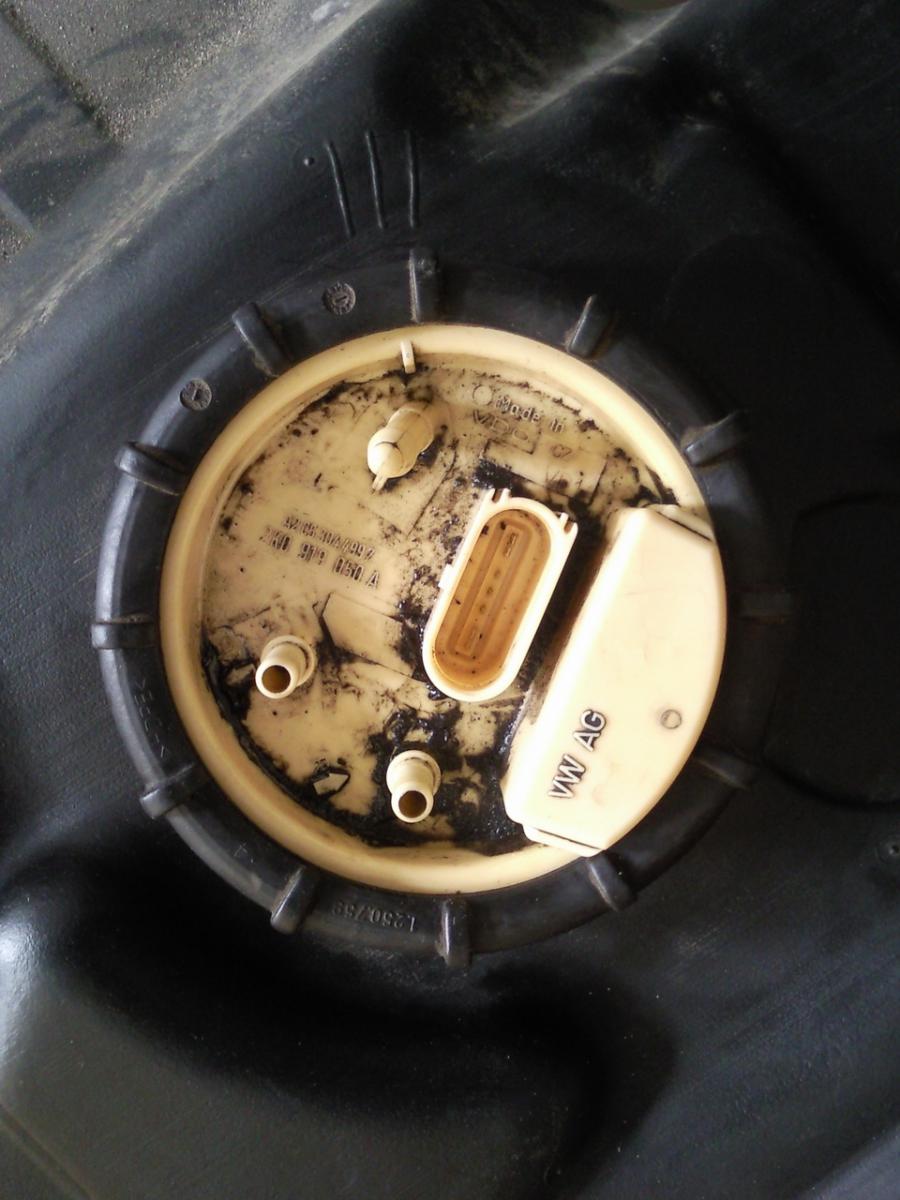

    10. 11. Вот собственно сам модуль. откручиваем крышку (руками)
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-10.jpg
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-11.jpg

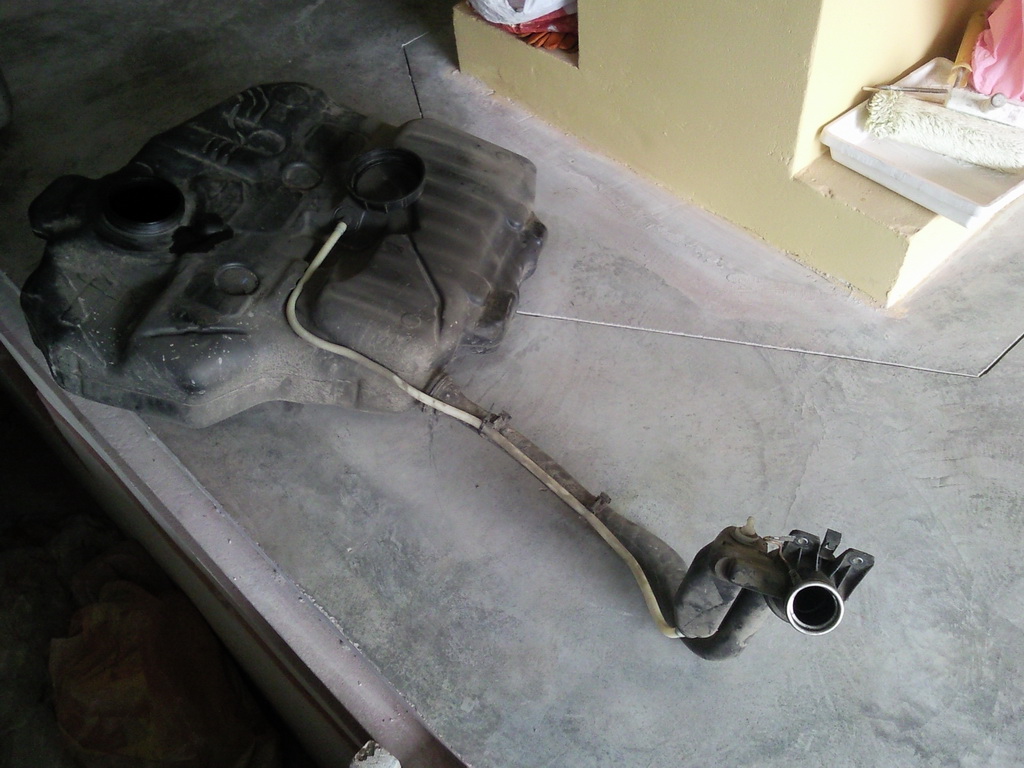

    12. Вот он бак в красоте
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-12.jpg.

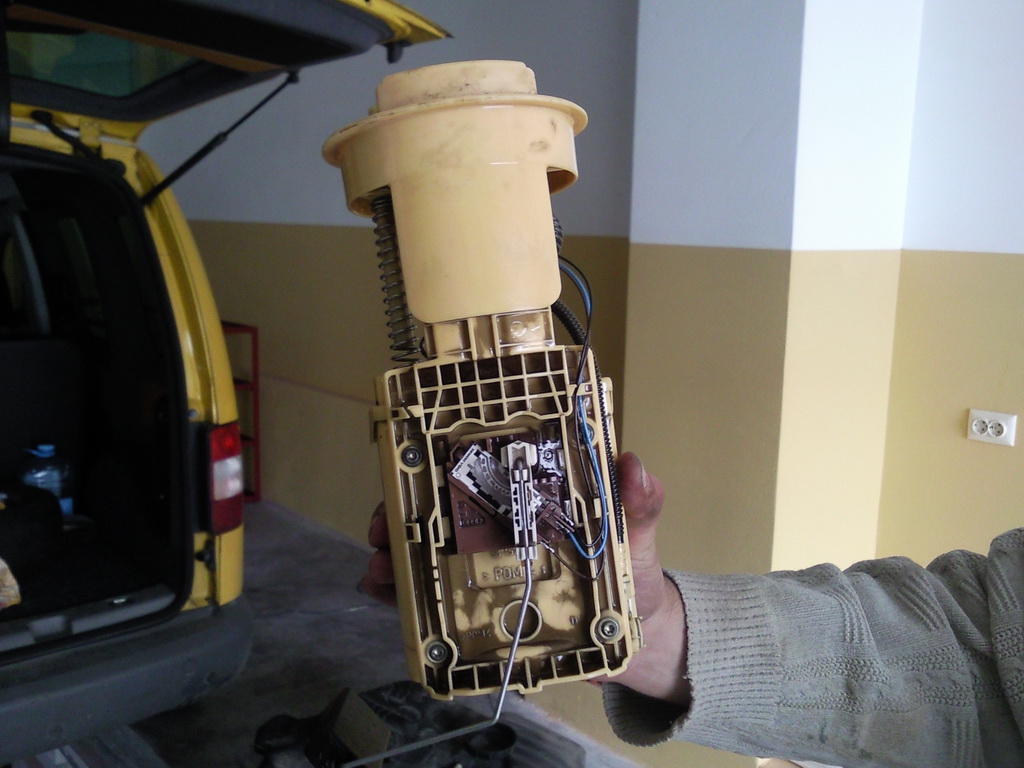

    13. А вот топливный модуль в сборе
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-13.jpg

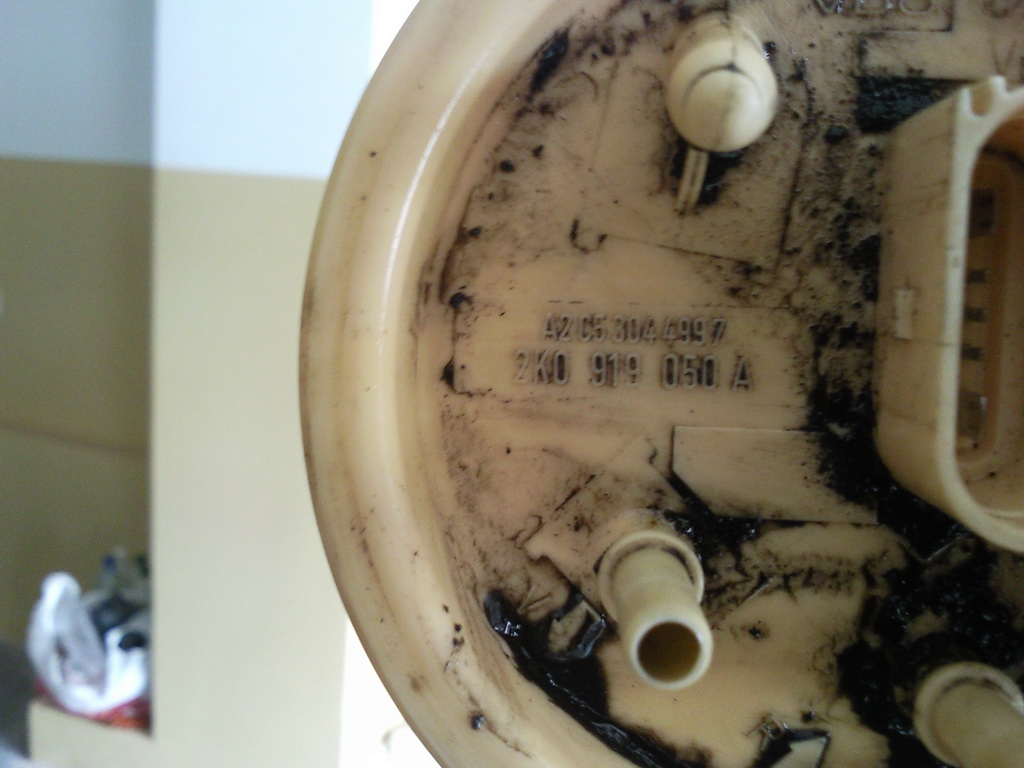

    14. Номер модуля - кому надо Снятие бака в 2,0 SDI или как добраться до топливного модуля.-14.jpg

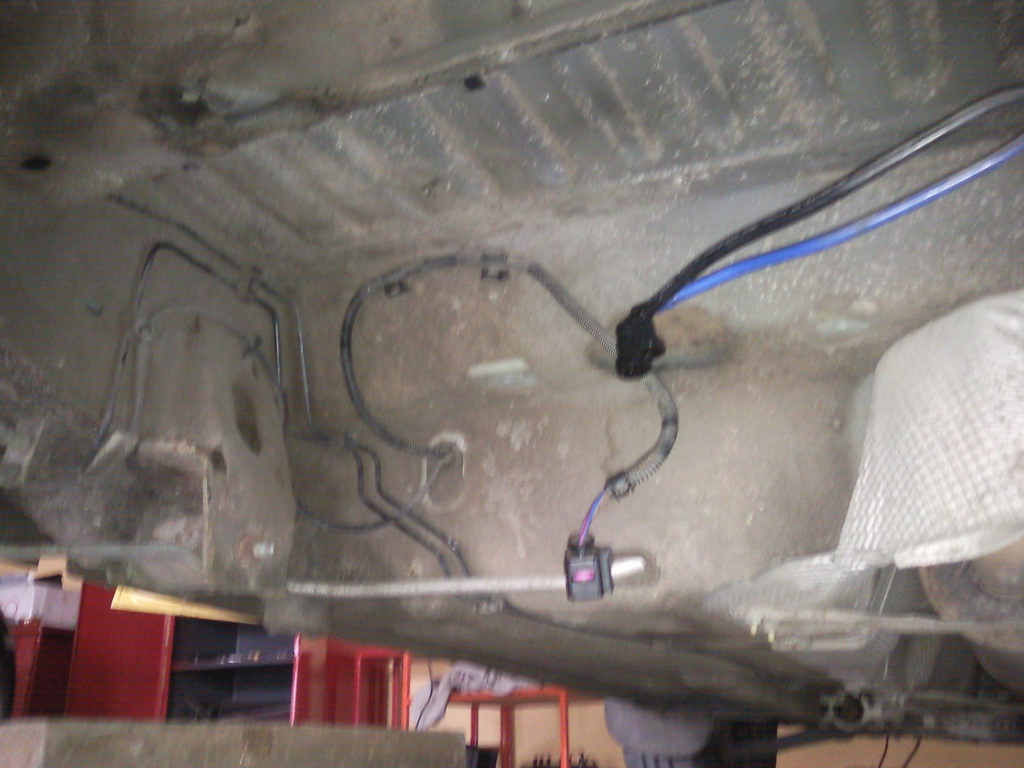

    15. Ну и место где данный бак крепится
    Снятие бака в 2,0 SDI или как добраться до топливного модуля.-15.jpg
    Надеюсь кому то мой фотоотчет поможет.

  3. #3
    Маклай
    Дед
    sbvn,как говорится +1 к рейтингу.

  4. #4
    sbvn
    Автор темы
    Маклай, спс старался

  5. #5
    GORA
    Участник

  6. #6
    artemon233
    Участник
    Молодец!

  7. #7
    Letven
    Участник
    молодца!!!

  8. #8
    yseroga
    Читатель

  9. #9
    saxon
    Старожил
    А почему не указали на фото №10,какая метка модуля для диз.топлива а какая для бензинового?...или до этого пока не дошли?Поверьте,это в этой процедуре главное-будет не правильно показывать датчик топлива.Коль составляете фото-отчет,делайте его технически грамотным.Именно из-за таких нюансов народ потом "долбиться" в истерике...

  10. #10
    sbvn
    Автор темы
    Цитата Сообщение от saxon Посмотреть сообщение
    А почему не указали на фото №10,какая метка модуля для диз.топлива а какая для бензинового?...или до этого пока не дошли?Поверьте,это в этой процедуре главное-будет не правильно показывать датчик топлива.Коль составляете фото-отчет,делайте его технически грамотным.Именно из-за таких нюансов народ потом "долбиться" в истерике...
    Извините, я наверно технически неграмотен или не настолько грамотен как Вы. Со мной все проще. Я снимал фотоотчет по снятию и установке СВОЕГО ТОПЛИВНОГО МОДУЛЯ и поэтому перед тем как снимать насмотрел куда смотрит метка и соответственно назад поставил в тоже положение. Если Вы прочитаете мой профиль то у меня дизель. Я вот "подковался" на просторах - книжка пишет что метка на баке должна совпадать с меткой на фланце - и все.... Если Вас не затруднит - укажите где метки дизеля а где бензина и почему их три? Я думаю на моем баке указан диапазон установки (ИМХО). Сответственно на бензиновом двигле будет тоже
    Последний раз редактировалось sbvn; 02.10.2013 в 08:08.
