Разборка неполная сиденья двойки второго ряда (Фотоотчет)

Страница 1 из 2 12 ПоследняяПоследняя
Показано с 1 по 10 из 19
  1. #1
    miarch
    Участник

    Разборка неполная сиденья двойки второго ряда (Фотоотчет)

    В общем однажды я вырвал средний ремень безопасности, как я думал, из катушки сиденья двойки второго ряда, а так как для понимания ситуации надо было снять средний ремень безопасности с катушкой- то понеслось:

    Как снимать сиденье рассказывать не буду-тут до меня хорошо написано)))

    Снял я сиденье значит и принес домой на 4 этаж. Тяжелое-чуть спину не сорвал)))

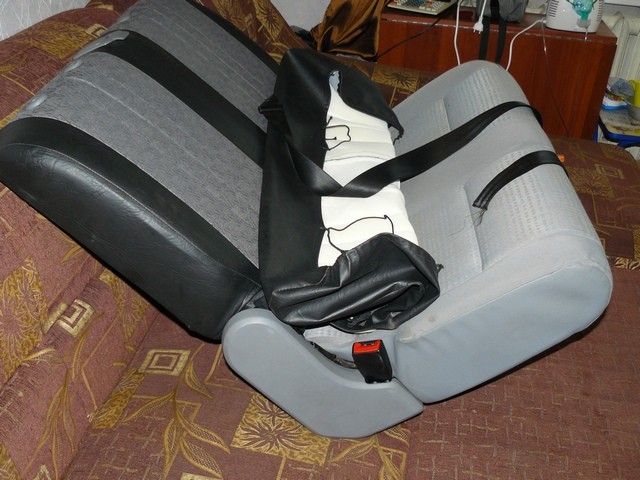

    Первым делом занялся пластиковыми заглушками боковин, начал с той которая без рычага. Обратите внимание присутствует одна черная клипса! Рис.1.

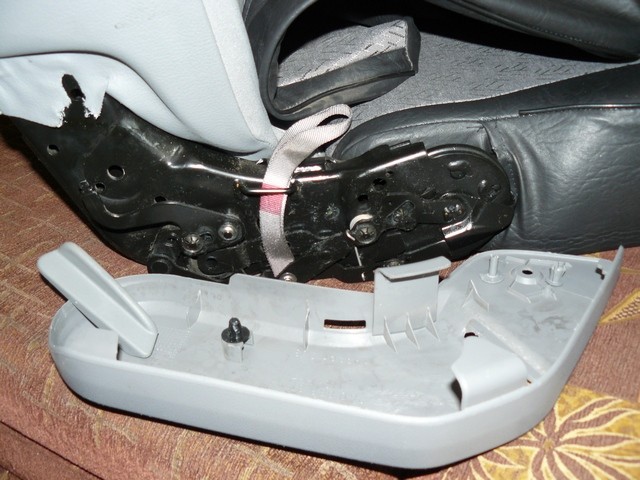

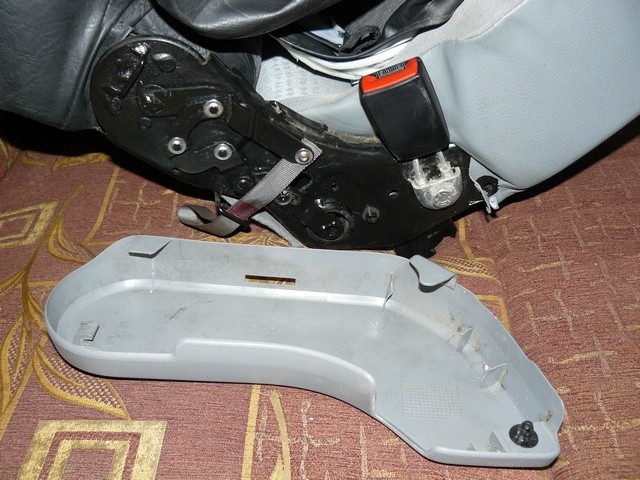

    За тем снял боковину с рычагом. Самое трудное тут снять серую клипсу с распорным пистоном. Советую подтолкнуть пистон чем нибудь с внутренней стороны-его видно если перевернуть сиденье. Ручка рычага просто стягивается и так же присутствует черная клипса. Вообще тягать и крутить это сиденье, для удобства разборки, придется много - так что, если вы занимаетесь пауэрлифтингом например, снятие-разборку и установку сиденья можете смело записать себе как силовую тренировку))) Рис.2.

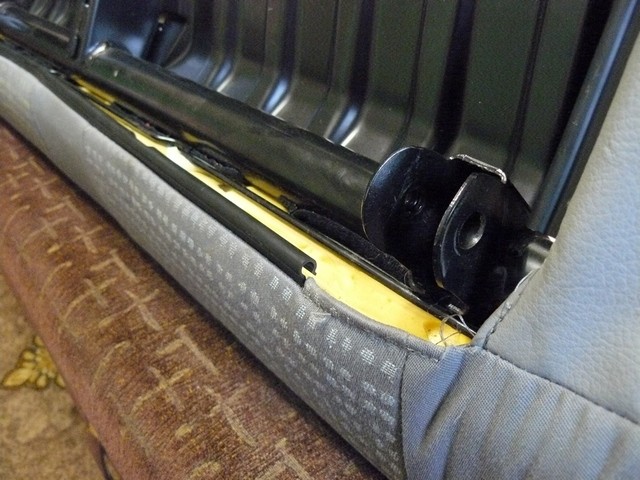

    Теперь приступаем непосредственно к снятию обивки седалищной части сиденья. Тут басурмане придумали застежку, аля пластиковая трубка с продольным разрезом надевается на стальной прут))) Рис.3

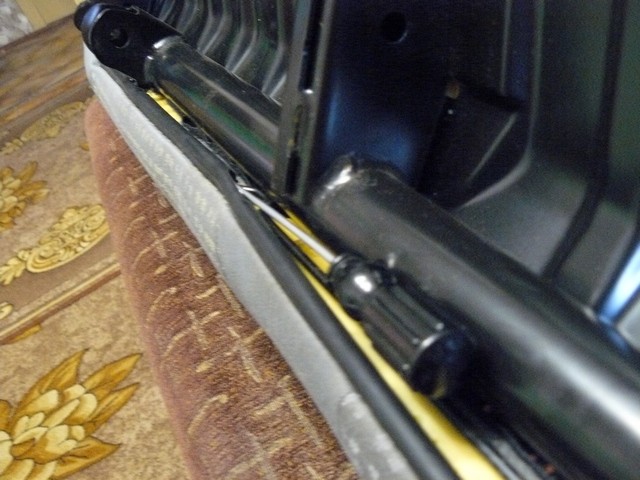

    Мне в деле снятия обивки очень помогла тоненькая и длинная плоская отвертка -выглядело это так: Рис.4

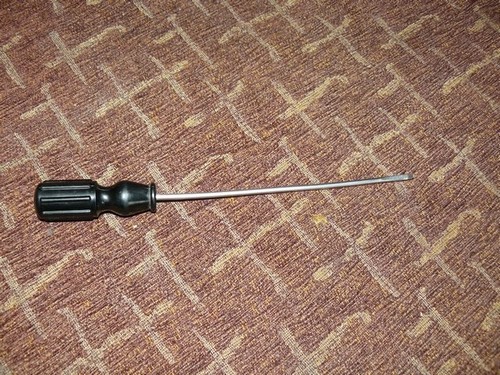

    А так выглядела отвертка))) Рис.7

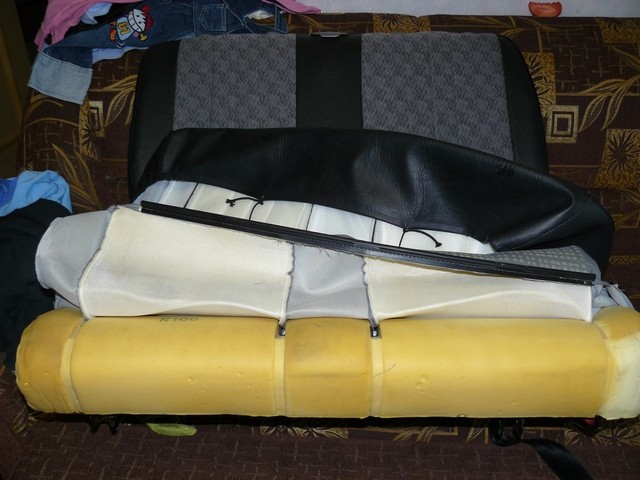

    Освободив по краям крепления обивки - видим такую картину:

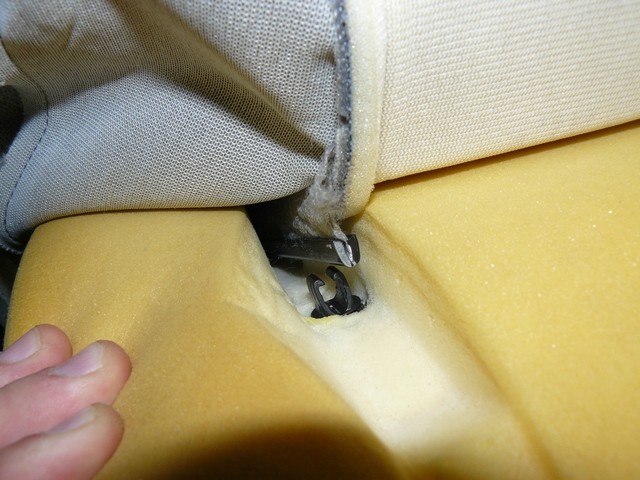

    Для того чтоб обивка плотно прилегала к поролону, басурмане вставили в поролон клипсы с держателями, а к обивке пришили пластиковые, хорошо гнущиеся прутики, которые в эти держатели защелкиваются вот... Это изобретение имеет как практический так и эстетический характер, в виде обивки повторяющей рельеф набивки)))
    Рис. 5-6
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080079.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080080.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080081.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080082.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080083.jpg

    Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080085.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080087.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080084.jpg
    Последний раз редактировалось vwmaniac; 05.09.2013 в 15:41.

  2. #2
    miarch
    Автор темы

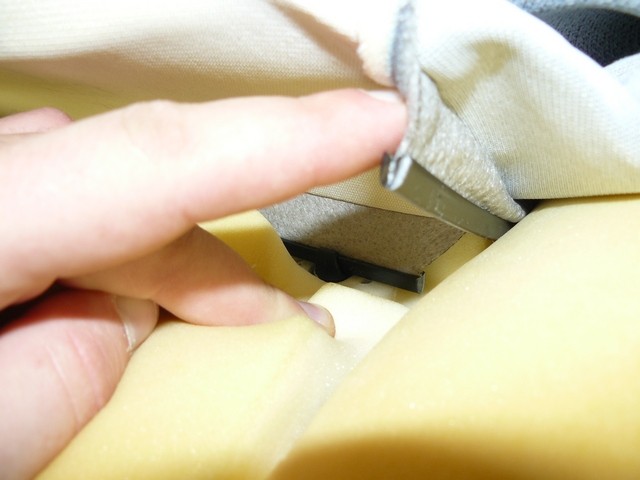

    Защелок много, работа кропотливая и снова помогла мне заветная отвертка)))
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080090.jpg

  3. #3
    kalus-v
    Старожил
    Цитата Сообщение от miarch Посмотреть сообщение
    Первым делом занялся пластиковыми заглушками боковин, начал с той которая без рычага. Обратите внимание присутствует одна черная клипса!
    Интересно, есть ли возможность сделать наклон спинки немного дальше назад. Как там сделан упор? Если можно, то механизм крупным планом с максимальным качеством. Может что-то можно будет намудрить...

  4. #4
    miarch
    Автор темы

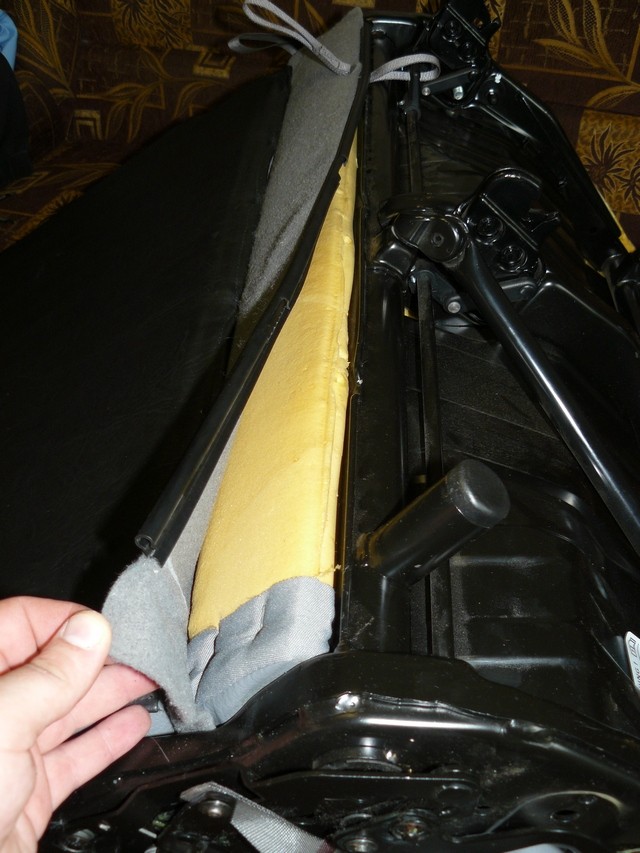

    Фрагмент отсоединения обивки с задней стороны сидалищной подушки сиденья.
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080091.jpg

  5. #5
    miarch
    Автор темы

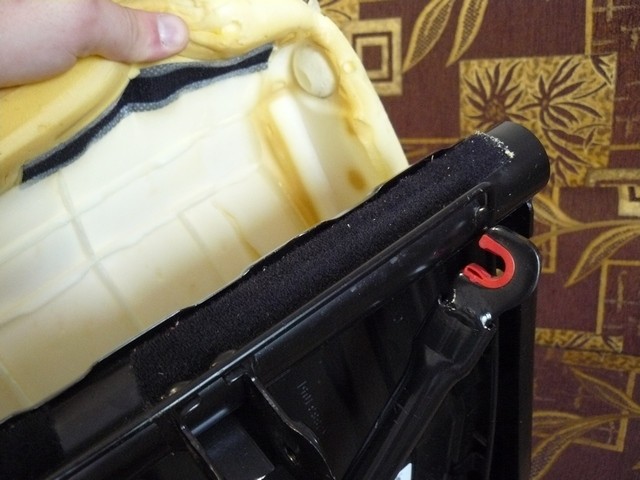

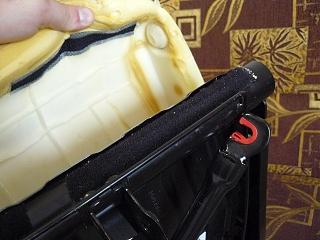

    Теперь, сняв обивку, я смело принялся за снятие поролона. Иноземцы и тут проявили смекалку -поролон крепится при помощи всем известной застежки "липучка".
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080092.jpg
    Последний раз редактировалось miarch; 04.09.2013 в 15:17.

  6. #6
    miarch
    Автор темы

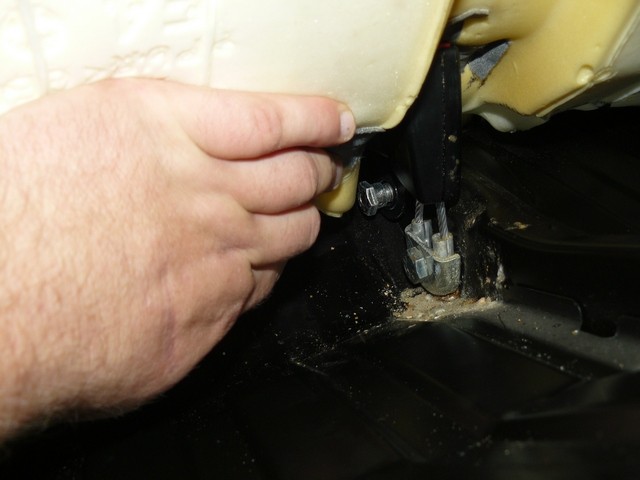

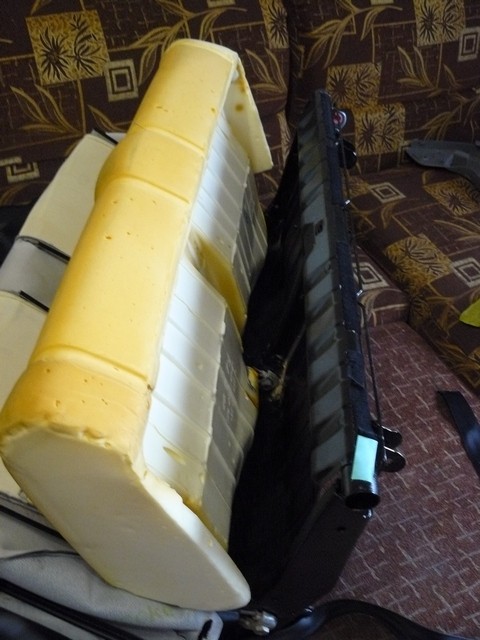

    Так как мне нужно было отсоединить ремень безопасности от седалищной части сиденья-я просто отогнул поролон и получил доступ к болту с головкой в виде гайки на 17, который и был одной из целей этого занимательного приключения с разборкой сиденья.
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080094.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080093.jpg

  7. #7
    miarch
    Автор темы

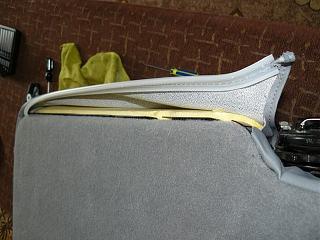

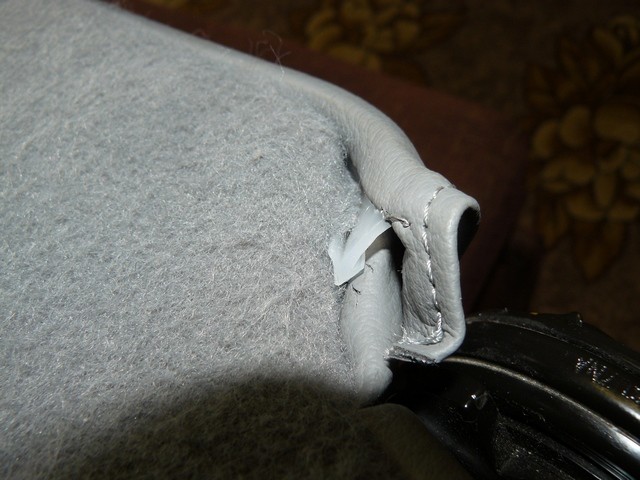

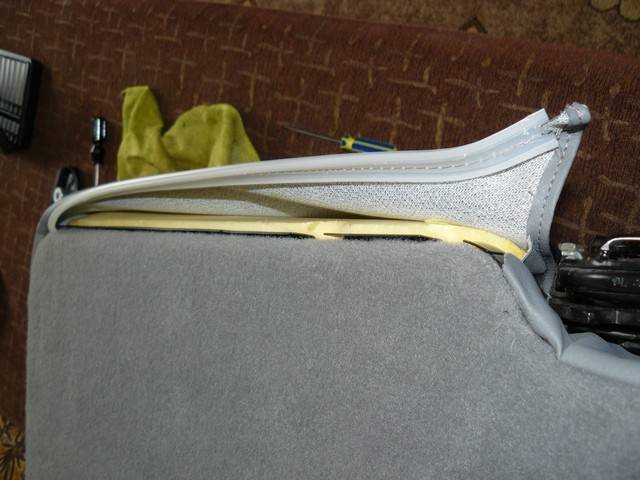

    И так 2 часть Марлезонского балета или разборка спинномозговой подушки сиденья. На первый взгляд обивка этой подушки "монолитна" и снятие невозможно без распарывания ее швов. Иноземцы тут все хитро спрятали. Начиная от места крепления петель и по кругу идет гибкий пластиковый шнур с сечением в виде стрелки, которым и защелкивается обивка так, что я подумал что это шов, собственно этот шнур и необходимо аккуратно достать.
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080098.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080099.jpg

  8. #8
    miarch
    Автор темы

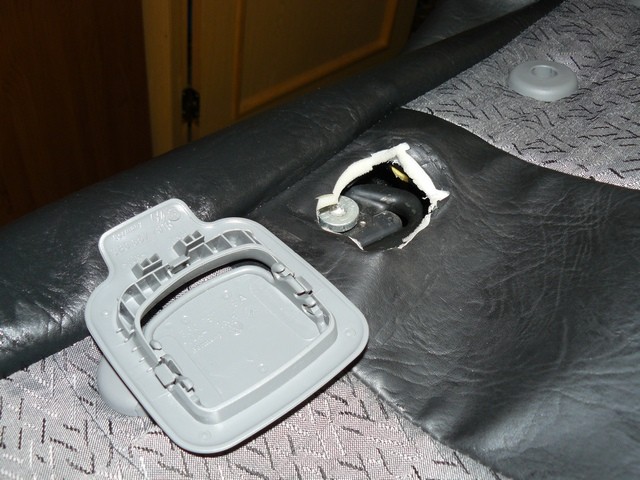

    Пластиковая направляющая ремня безопасности -суть заглушка и снимается методом аккуратного поддевания.
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080096.jpg

  9. #9
    miarch
    Автор темы

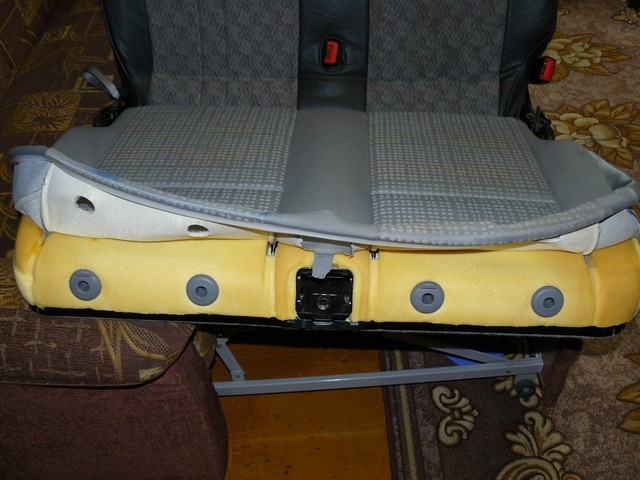

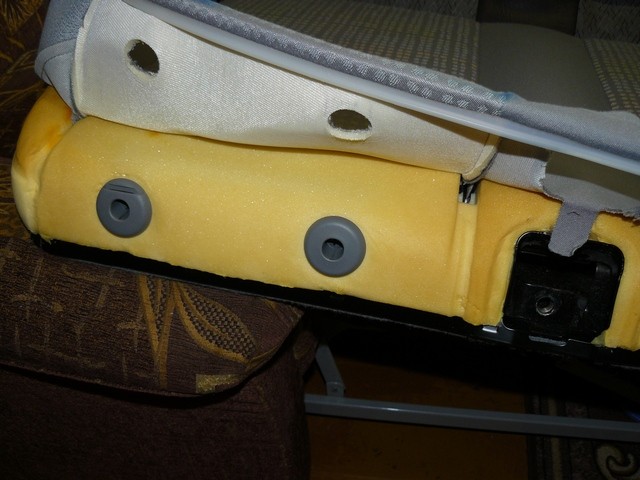

    Пластиковые держатели подголовников снимать нет необходимости, обивка тянется и легко снимается с них.
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080100.jpg   Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080101.jpg

  10. #10
    miarch
    Автор темы

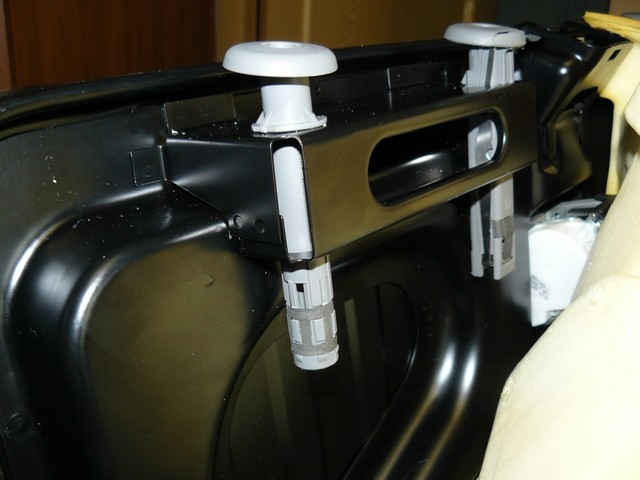

    Поролон так же легко снимается с держателей подголовников. Аккуратность прежде всего!
    Миниатюры Миниатюры Разборка неполная сиденья двойки второго ряда (Фотоотчет)-p1080102.jpg
