  1. #11
    miki_ua
    Старожил

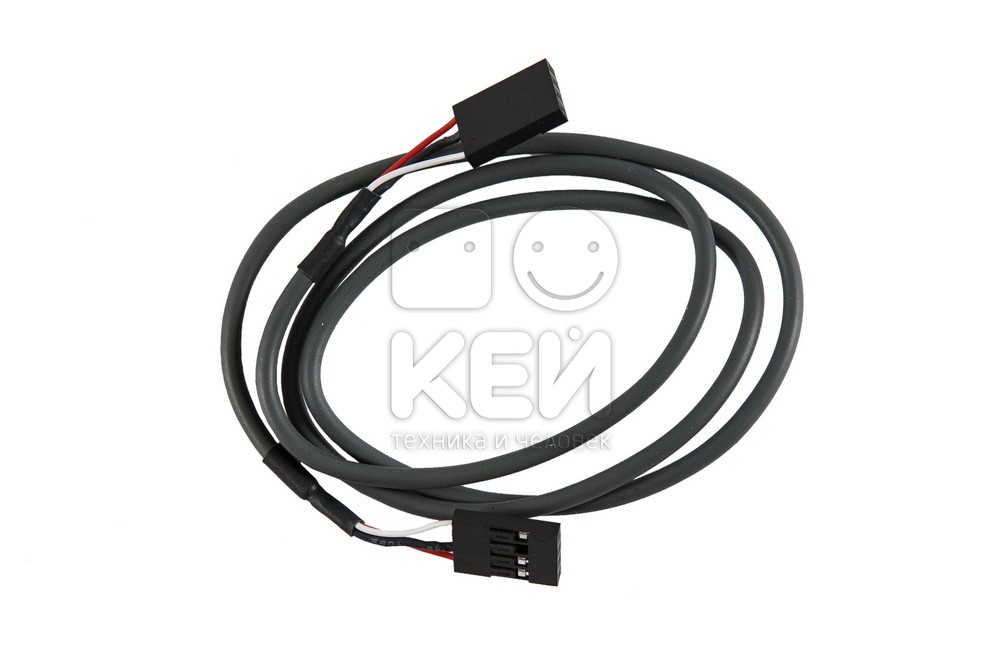

    Извините, Michael, что в Вашу тему вмешиваюсь - но всё гораздо проще(с шнурком АУКС если мафон позволяет). Есть такой шнурок, который заводит звук с СД на звуковую. Его и используем - только вынимаем отдельно стоящий контакт и одеваем его в термокембрик, чтобы подключить во второй ряд, на пин 7. В первом ряду 1 и 2-й можно так и оставить в колодке....
    Название: 43214-0_215_auto.jpg
Просмотров: 4196

Размер: 16.0 КбAUX  – если нельзя, но очень хочется, то можно!-43214-0.jpg

  2. #12
    Michael
    Автор темы
    так и я о том же, вариантов подключить масса. ваговский шнурок дорогой по одной причине - он ваговский
    а так, вплоть до прямого припаивания проводов на три штырька, главное чтобы магнитола поддерживала.

  3. #13
    vovachkalviv
    Читатель
    Цитата Сообщение от Michael Посмотреть сообщение
    так и я о том же, вариантов подключить масса. ваговский шнурок дорогой по одной причине - он ваговский
    а так, вплоть до прямого припаивания проводов на три штырька, главное чтобы магнитола поддерживала.
    да, по разному можна!!! с етим разобрались вроде как. Не пойму теперь как телефон можна подключить к мафону, по памяти, на расспиновке есть три контакта TEL+,TEL- и вроде как TEL mute.(можно ли подключить чтото и както напрямую, или ето для дополнительного устройства?) Другое дело, получится ли подключить к выходам на СДX присобачить вместо СД рома, ЮСБ носитель, также напрямую без посредства доп.оборудования, или сама магнитола его просто не прочтет?

  4. #14
    miki_ua
    Старожил
    Цитата Сообщение от vovachkalviv Посмотреть сообщение
    да, по разному можна!!! с етим разобрались вроде как. Не пойму теперь как телефон можна подключить к мафону, по памяти, на расспиновке есть три контакта TEL+,TEL- и вроде как TEL mute.(можно ли подключить чтото и както напрямую, или ето для дополнительного устройства?) Другое дело, получится ли подключить к выходам на СДX присобачить вместо СД рома, ЮСБ носитель, также напрямую без посредства доп.оборудования, или сама магнитола его просто не прочтет?
    Ответ был тут выше - есть протокол обмена чейнджера с мафоном. И только тогда, когда команды будут этого протокола приниматься - будет с мафона управляться внешний источник.
    Эти команды хавает ДМС, Ятур и другие МП3 эмули чейнджеров. АУКС-вход это просто АУКС-вход.

  5. #15
    vovachkalviv
    Читатель
    Цитата Сообщение от miki_ua Посмотреть сообщение
    Ответ был тут выше - есть протокол обмена чейнджера с мафоном. И только тогда, когда команды будут этого протокола приниматься - будет с мафона управляться внешний источник.
    Эти команды хавает ДМС, Ятур и другие МП3 эмули чейнджеров. АУКС-вход это просто АУКС-вход.
    Ну теперь понятно) спс)

  6. #16
    tessey
    Аксессуары Caddy
    А у Вас есть опыт общения с RCD 510 ? Интересует как включить линейный выход

  7. #17
    Michael
    Автор темы
    Цитата Сообщение от tessey Посмотреть сообщение
    А у Вас есть опыт общения с RCD 510 ? Интересует как включить линейный выход
    Нет, к сожалению, я все лишь программист ;) и далек от электроники (на уровне цешкой потыкать и, возможно, понять где обрыв).
    Если глянуть вот тут: http://wiki.ross-tech.com/wiki/index...igation_System
    то можно в списке найти и 510-ю: http://wiki.ross-tech.com/wiki/index...ation_7#Coding
    Напрямую линейный выход в кодировании я не увидел. Но как для всех RCD (ну те что поновей) есть возможность подключения внешнего усилителя (8, 10, 12 каналов). Усилитель, понятное дело, ваговский. Тогда в кодировке магнитолы указывается что подключен усилок (видимо в "Sound System Correction" тип усилителя и в "Speaker Channels" - что он установлен). Когда эта хрень подключается то после кодировки, как пишет литература, снижается на 14db уровень выходных сигналов. Т.е. подключается этот усилок к выходу на колонки с головы и к кан-шине автомобиля (через которую и проходит все управление). Как то так.

  8. #18
    tessey
    Аксессуары Caddy
    теоретически на РСД-шке есть линейниый выход


    Multi-pin connector 3, 12-pin, for telephone and microphone signals

    1 – Microphone input, negative
    2 – AUX output, audio, right
    3 – AUX output, common signal earth
    4 – Microphone output, negative
    5 – Telephone audio input signal left, negative
    6 – Telephone audio input signal right, negative
    7 – Microphone input, positive
    8 – AUX output, audio, left
    9 – Microphone output, positive
    10 – Telephone mute (mute switch for radio)
    11 – Telephone audio input signal left, positive
    12 – Telephone audio input signal right, positive

    Инфа отсюда http://www.my-gti.com/1313/volkswage...in-assignments

    Пробовал VCDS-ом, и в Sound System Correction могу только выбрать Volkswagen Sound System. Перелопатил весь инет. Остаётся надежда только на Вася-Диагност.

  9. #19
    Fhloston
    root

    Восклицание AUX, АУ!

    Прошу совета!

    Пытаюсь подключить AUX input на свою старенькую магнитолу Blaupunkt Travelpilot E Freestyler.
    Погулял по забугорным сайтам. Многие подключают к Blaupunktam AUX через контакты CD-Changera.
    Именно своего головного не нашел.
    Сваял переходник, подключил, после двойного нажатия кнопки CD-C пытается найти Changer, но звука нет.

    После анализа существующих кабелей для Blaupunkt'ов увидел, что на некоторых кабелях используется дополнительный контакт.
    Куда подключать этот провод пока не понял, но есть идея закинуть его на "+" по питанию.
    Есть несколько картинок, на них попытался объяснить куда планирую подключиться.

    Вопрос: Правильно ли я думаю насчет доп. контакта? Ничего ли не вылетит на мафоне?

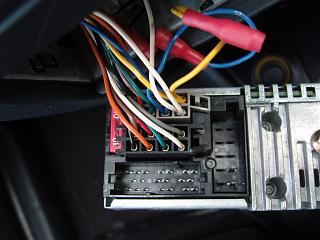

    Задняя панель моей магнитолы:

    AUX  – если нельзя, но очень хочется, то можно!-snv82164.jpg

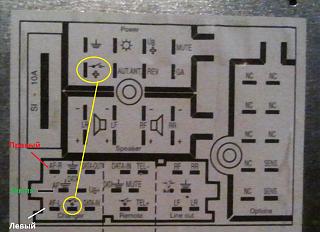

    Моя распиновка:

    AUX  – если нельзя, но очень хочется, то можно!-blau-ports.jpg

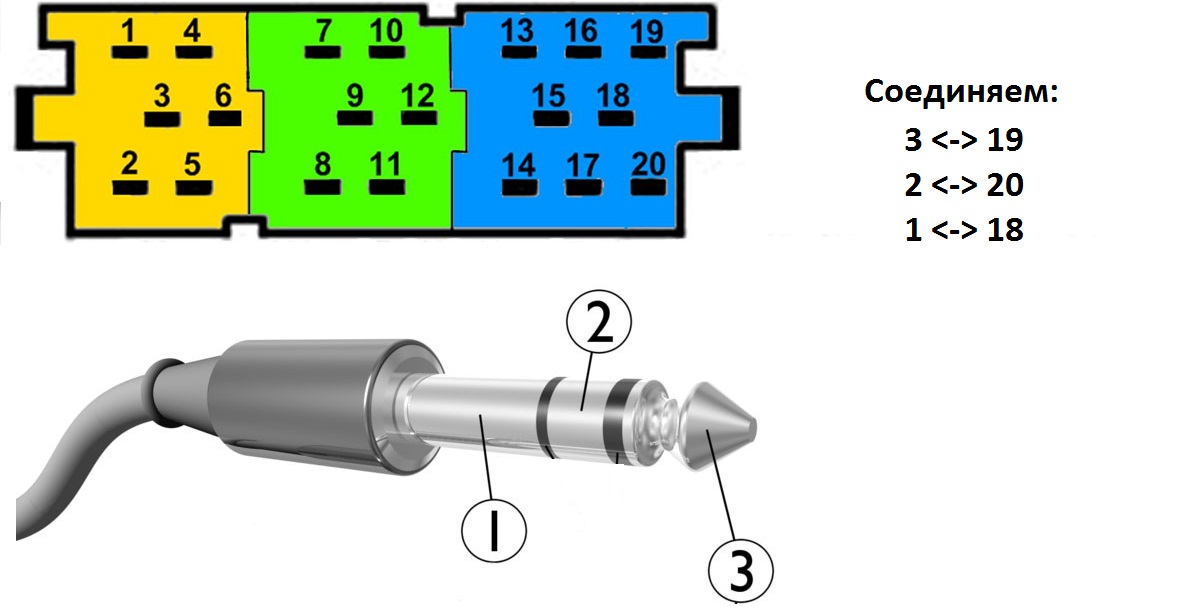

    Схема подключения (схема в перевернутом виде, т.е. синий должен быть слева).
    16 контакт - планирую соединить с "+" в разъеме Power, что должно ИМХО дать возможность голове увидеть "псевдо ченджер".

    AUX  – если нельзя, но очень хочется, то можно!-connection.jpg

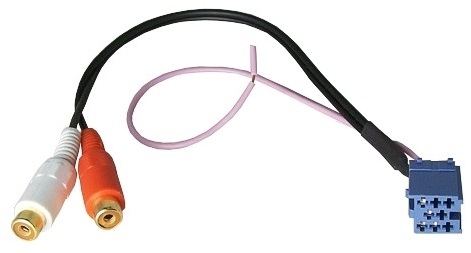

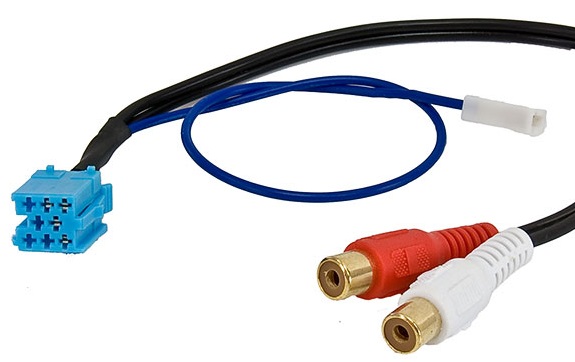

    Кабели с доп. контактом: на обоих как раз мой контакт.

    AUX  – если нельзя, но очень хочется, то можно!-uniai005.jpg AUX  – если нельзя, но очень хочется, то можно!-1744.jpg

  10. #20
    Лазерщик
    Читатель
    Fhloston, жду продолжения -
