Замена штатной магнитолы на нештатную

Страница 63 из 72 ПерваяПервая ... 13536162636465 ... ПоследняяПоследняя
Показано с 621 по 630 из 712
  1. #1
    barxan
    Автор темы

    Замена штатной магнитолы на нештатную

    При наличии штатной проводки: Читаем, покупаем и устанавливаем.
    Цитата Сообщение от Шмелекадик Посмотреть сообщение
    У оффа в " ставили вот это:
    1). Кабель ACV AD12-1501 для подключения автомагнитолы Audi / Seat / Skoda / VW
    2). С-guence 12-1608 антенный адаптер Facra (Z) Audi/VW/Seat/Skoda
    Цитата Сообщение от Koba Посмотреть сообщение
    Я подключал себе два месяца назад через вот такой переходник:
    http://www.ligazvuka.ru/product_8042.html
    Есть родной, VAGовский стоит где то 2500 российских рублей
    Переходник Connects2 CT20VW03 Fakra-ISO+ISO Aerial
    Вложение 49627
    Последний раз редактировалось barxan; 03.04.2016 в 21:19.

  2. #621
    DmitryPervik
    Участник
    Цитата Сообщение от Levsha Посмотреть сообщение
    DmitryPervik, Красный это постоянный плюс. На желтый надо подавать сигнал. Если они вместе, то будет работать всегда.
    Попробуйте расцепить желтый, и посмотрите как будет вести себя магнитола. Ну и прибором найти на разъеме блока отопителя исчезающий плюс.
    Где то в сети видел распиновку. Щас уже не вспомню.

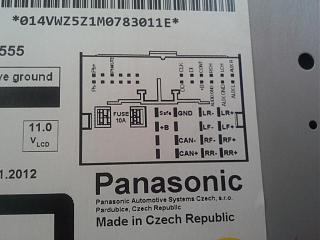

    вот фотоЗамена штатной магнитолы на нештатную-20150912_083250.jpg где safe,у меня стыкуется с красным,а не с жёлтым.Плюс стыкуется с жёлтым.Я правильно понимаю,что safe это сохранение настроек,а плюс должен размыкаться от ключа зажигания?

  3. #622
    vilen
    Старожил
    Цитата Сообщение от DmitryPervik Посмотреть сообщение
    Кстати,синий провод от переходника антенны мне не пригодился,радио ловит и так очень хорошо
    Оооо, вот такой переходничек мне тоже нужен, я так понимаю он с усилителем? У меня штатная антенна ловит отвратительно!

  4. #623
    DmitryPervik
    Участник
    Цитата Сообщение от vilen Посмотреть сообщение
    Оооо, вот такой переходничек мне тоже нужен, я так понимаю он с усилителем? У меня штатная антенна ловит отвратительно!
    Вот тут брал:
    http://www.e1.ru/talk/forum/go.php?u...olkswagen.html

  5. #624
    Lexander
    Участник

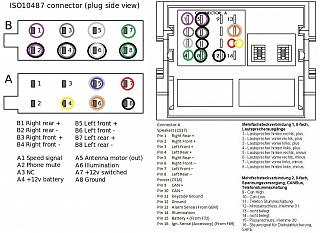

    vilen, желтый на А4, красный на А7, оранжевый на А6

    Если тоже будет садить АКБ - значит не всё в порядке с мафоном.
    Миниатюры Миниатюры Замена штатной магнитолы на нештатную-razem.jpg

  6. #625
    vilen
    Старожил
    Цитата Сообщение от Lexander Посмотреть сообщение
    vilen, желтый на А4, красный на А7, оранжевый на А6

    Если тоже будет садить АКБ - значит не всё в порядке с мафоном.
    Желтый-красный есть, а оранжевый? И куда девать черный и толстый?

  7. #626
    Lexander
    Участник
    Ой, черный - А8. Забыл ))
    Оранжевый - у вас на крышке он написан
    Это чтобы магнитола реагировала на включение габаритов-света (ночь)
    Возможно, с разъёма магнитолы его кто-то уничтожил - на фото проводов вроде его не видно
    Но на работу он не влияет в принципе

  8. #627
    DmitryPervik
    Участник
    Цитата Сообщение от Levsha Посмотреть сообщение
    Да, именно так. Тем более провод с этим сигналом рядом - блок отопителя.
    Подскажите,куда посадить красный?На фото блок отопителя.Замена штатной магнитолы на нештатную-wp_20150913_18_34_53_pro.jpgСлева,по-моему,плюс с минусом подогрева сидений?

  9. #628
    vilen
    Старожил
    Цитата Сообщение от Lexander Посмотреть сообщение
    vilen, желтый на А4, красный на А7, оранжевый на А6
    Если смотреть по Вашей схеме, то у меня распиновка следующая: А1 и А3 тонкий фиолетово-черный, А6 и А8 толстый красно-черный и А7 толстый коричневый.

  10. #629
    Levsha
    Участник
    Цитата Сообщение от DmitryPervik Посмотреть сообщение
    Подскажите,куда посадить красный?На фото блок отопителя.Нажмите на изображение для увеличения.

Название:	WP_20150913_18_34_53_Pro.jpg
Просмотров:	23
Размер:	55.7 Кб
ID:	46647Слева,по-моему,плюс с минусом подогрева сидений?
    Если правильно помню, то садил на крайний - красный с белой полосой(проверить прибором, или слаботочной лампочкой). Просто вставил с обратной стороны, не разбирая разъема, поджал усиками. Ток там небольшой.

  11. #630
    Lexander
    Участник
    Цитата Сообщение от vilen Посмотреть сообщение
    Если смотреть по Вашей схеме, то у меня распиновка следующая: А1 и А3 тонкий фиолетово-черный, А6 и А8 толстый красно-черный и А7 толстый коричневый.
    Цвета я указывал проводов магнитолы.
    Т.е. жёлтый провод магнитолы подключить на А4 разъёма машины, красный провод магнитолы на А7 машины и так далее.
    В принципе, у вас на верхней крышке магнитолы всё расписано по русски от руки))
